Gdy w rozdzielnicy „coś wybija”, łatwo wpaść w pułapkę myślenia, że wszystkie zabezpieczenia robią to samo. A potem pojawia się klasyczny chaos: raz wyłącza się „różnicówka”, raz „S-ka”, czasem oba naraz. Tymczasem RCD (wyłącznik różnicowoprądowy) i wyłącznik nadprądowy MCB mają inne zadania, inne kryteria doboru i inne typowe błędy montażowe. Dopiero gdy zrozumiesz, co chroni człowieka, a co chroni przewody i urządzenia, sensownie zdecydujesz: osobne RCD + MCB, czy może RCBO (różnicówko-nadprądowy), a także jak je połączyć, żeby nie wyzwalały się „losowo”.
Gdy „wybija”, najpierw ustal: co ma chronić i co faktycznie zadziałało
Dwa cele ochrony: bezpieczeństwo ludzi vs bezpieczeństwo instalacji
Najważniejszy podział jest prosty: RCD ma zadziałać, gdy pojawia się niebezpieczny prąd upływu (np. przez uszkodzoną izolację, wilgoć, dotyk części pod napięciem). To zabezpieczenie typowo kojarzone z ochroną przeciwporażeniową. Z kolei MCB (wyłącznik nadprądowy, potocznie „S-ka”) reaguje na zbyt duży prąd w obwodzie, czyli przeciążenie albo zwarcie – a więc chroni przewody, połączenia i w pewnym sensie urządzenia przed skutkami przegrzania i pożaru.
Te dwie funkcje się uzupełniają. RCD nie „widzi” przeciążenia przewodu, a MCB nie jest projektowany do szybkiego wyłączania przy małych prądach upływu przez ciało. Jeśli próbujesz zastąpić jedno drugim, zawsze zostaje luka.
Szybkie rozpoznanie: co wyzwoliło i kiedy to się zwykle zdarza
Bez wchodzenia w ryzykowne działania przy instalacji można często wyciągnąć wstępny wniosek po okolicznościach:
- Zadziałał RCD częściej wtedy, gdy problem pojawia się po podłączeniu nowego urządzenia, po zalaniu, w wilgotnym pomieszczeniu, przy uszkodzonej grzałce, kablu albo na zewnątrz (gniazda ogrodowe, garaż).
- Zadziałał MCB częściej wtedy, gdy do jednego obwodu dołożono obciążenie (czajnik + piekarnik, farelka + suszarka, kilka grzejników) albo doszło do typowego zwarcia (uszkodzony przewód, wtyczka, gniazdo).
To nie jest „diagnoza”, ale dobra podpowiedź, w którą stronę myśleć: upływ do ziemi czy nadmierny prąd w przewodach.
Priorytety decyzyjne: bezpieczeństwo, ciągłość zasilania, wygoda serwisowania
W praktyce wybór układu RCD/MCB/RCBO to zwykle kompromis między trzema rzeczami:
- Bezpieczeństwo ludzi – RCD właściwego typu i czułości w odpowiednich obwodach.
- Ochrona instalacji – MCB dobrany do przewodów i spodziewanego obciążenia, żeby instalacja nie pracowała na granicy.
- Ciągłość zasilania – awaria jednego urządzenia nie powinna gasić całego domu, lodówki, pompy czy sterowania.
Jeśli w domu zdarzają się „mrożące krew” wyłączenia całej rozdzielnicy przez jeden kłopotliwy odbiornik, temat nie jest kosmetyczny. Najczęściej to sygnał, że układ jest poprawny „na papierze”, ale źle podzielony (za dużo obwodów na jednym RCD) albo źle połączony (np. pomieszane neutralne).
RCD vs wyłącznik nadprądowy (MCB) — różnice, których nie da się „zastąpić”
Co wykrywa RCD i czego nie widzi
RCD działa na zasadzie porównania prądu „wypływającego” przewodem fazowym z prądem „wracającym” przewodem neutralnym. Jeśli pojawi się różnica (czyli część prądu „ucieka” inną drogą, zwykle do ziemi lub przez ciało), RCD wyzwala. To dlatego mówi się o „różnicówce”.
RCD nie jest zabezpieczeniem przeciążeniowym. Przewód może się przegrzewać od zbyt dużego obciążenia, zacisk może się grzać od słabego dokręcenia, a RCD może w ogóle nie reagować – bo nie ma prądu upływu. Ten scenariusz bywa zaskakujący: ktoś myśli „mam różnicówkę, więc jestem bezpieczny”, a tymczasem problemem jest termika i prąd roboczy, nie upływ.
Przycisk TEST (T) w RCD jest ważny, ale trzeba rozumieć, co sprawdza. Test powoduje sztuczny „mały upływ” wewnątrz aparatu, więc weryfikuje, czy mechanizm wyzwalania działa. Nie zastępuje pomiarów instalacji ani nie daje pewności, że wszystkie połączenia w rozdzielnicy są poprawne.
Co robi MCB i dlaczego nie chroni przed porażeniem
Wyłącznik nadprądowy (MCB) ma zadziałać, gdy prąd w obwodzie jest zbyt duży: długotrwale (przeciążenie) albo gwałtownie (zwarcie). Jego zadanie jest „instalacyjne”: chronić przewody i połączenia przed przegrzaniem oraz ograniczać skutki zwarć.
MCB może nie zadziałać w sytuacji, która jest groźna dla człowieka. Prąd płynący przez ciało w przypadku dotyku może być zbyt mały, aby wywołać zadziałanie nadprądówki, szczególnie jeśli nie dochodzi do klasycznego zwarcia. I to jest główny powód, dla którego MCB nie jest zamiennikiem RCD.
Wniosek praktyczny jest prosty: RCD i MCB to dwie różne warstwy ochrony. Jeśli instalacja ma być jednocześnie bezpieczna dla ludzi i odporna na przeciążenia, oba elementy muszą ze sobą współpracować (albo w formie dwóch aparatów, albo jako RCBO).
Porównanie w pigułce: co „gasi” i co oznacza zadziałanie
| Cecha | RCD (różnicówka) | MCB (nadprądówka, „S”) |
|---|---|---|
| Na co reaguje | Prąd upływu / różnicę prądów | Przeciążenie i zwarcie (za duży prąd) |
| Co chroni w pierwszej kolejności | Ludzi i ograniczenie skutków uszkodzeń izolacji | Przewody, połączenia, instalację przed przegrzaniem |
| Typowy objaw awarii | „Wybija po podłączeniu urządzenia / przy wilgoci / na zewnątrz” | „Wybija po dołożeniu obciążenia / przy starcie urządzenia / przy zwarciu” |
| Czego nie zastępuje | Nie zastąpi ochrony przed przeciążeniem | Nie zastąpi ochrony przy prądach upływu |
Decyzja 1 — kiedy układ RCD + MCB ma sens, a kiedy zaczyna przeszkadzać
Warto, gdy liczy się elastyczność i klasyczna serwisowalność
Osobny RCD i osobny MCB to bardzo częsty układ w domach i mniejszych obiektach. Ma kilka mocnych stron: łatwo wymienić sam RCD, łatwo zmienić charakterystykę lub prąd MCB dla konkretnego obwodu, a sam schemat jest czytelny dla większości elektryków.
To rozwiązanie dobrze działa, gdy rozdzielnica ma miejsce, a obwody są sensownie podzielone: osobno kuchnia, osobno łazienka, osobno gniazda pokoi, osobno oświetlenie. Wtedy „S-ka” dobierana jest do przewodu i obciążenia, a RCD zbiera obwody o podobnym charakterze i ryzyku.
Duży plus to dostępność. W razie awarii często łatwiej „od ręki” kupić osobny MCB albo RCD w popularnym typoszeregu, niż szukać konkretnego RCBO z odpowiednimi parametrami.
Uważaj, gdy pod jednym RCD ląduje „pół domu”
Najbardziej typowy problem to zbyt wiele obwodów pod jednym RCD. Nawet jeśli każdy obwód z osobna jest poprawny, w nowoczesnym domu pojawia się zjawisko sumowania prądów upływu (filtry EMI w zasilaczach, AGD, LED-ach, elektronice). W efekcie RCD może wyzwalać, choć „nic się nie popsuło” w klasycznym sensie – po prostu przekroczony jest próg zadziałania w danym momencie.
Druga sprawa to komfort i bezpieczeństwo funkcjonalne: jeden błąd w zewnętrznym gnieździe może wyłączyć lodówkę, oświetlenie i internet. To nie zawsze jest kwestia wygody; czasem dochodzi ryzyko (ciemno na schodach, zatrzymanie pompy, rozmrożenie żywności).
Trzeci problem to diagnostyka. Gdy RCD wyłącza kilka-kilkanaście obwodów, znalezienie winnego urządzenia bywa czasochłonne. W praktyce kończy się na odłączaniu wszystkiego i „próbach”, co jest uciążliwe i często prowadzi do pochopnych wniosków typu „różnicówka jest do niczego”.
Jeden RCD na wiele obwodów — kiedy to działa, a kiedy prosi się o kłopoty
| Scenariusz | Kiedy TAK | Kiedy NIE |
|---|---|---|
| Małe mieszkanie, kilka obwodów | Mało elektroniki mocy, prosta instalacja, rzadkie wyzwolenia | Jeśli nawet pojedyncze wyłączenie „gasi” krytyczne odbiorniki |
| Dom z wieloma obwodami | Rozsądny podział na 2–3 RCD (np. parter/piętro, gniazda/oświetlenie) | Jeden RCD na większość obwodów, bo „taniej i szybciej” |
| Dużo elektroniki (indukcja, PV, EV, UPS) | Świadomy dobór typów RCD i podział obwodów | Losowe dokładanie obwodów pod pierwszy wolny RCD |
Decyzja 2 — kiedy RCBO jest lepsze niż osobne RCD + MCB
RCBO: jeden aparat, dwa zadania i zwykle mniej „efektu domina”
RCBO łączy funkcję RCD i MCB w jednym urządzeniu dla pojedynczego obwodu. W praktyce daje to często najważniejszą korzyść: usterka wyłącza tylko jeden obwód, a nie grupę pod wspólną różnicówką. Jeśli priorytetem jest ciągłość zasilania i szybka lokalizacja problemu, RCBO bywa najbardziej „bezkonfliktowym” rozwiązaniem.
To także sposób na ograniczenie skutków sumowania prądów upływu: zamiast zbierać wiele obwodów pod jedną czułością 30 mA, rozdzielasz je na niezależne zabezpieczenia. Każdy obwód ma swój „budżet upływu” i swoją ochronę nadprądową.
RCBO szczególnie dobrze pasuje tam, gdzie obwód jest potencjalnie kłopotliwy: obwody zewnętrzne, łazienkowe, warsztatowe, obwody z urządzeniami o większej elektronice mocy. Z punktu widzenia użytkownika to po prostu mniej sytuacji typu „nie wiem, co się stało, ale zgasło wszystko”.
Warto, gdy… oraz uważaj, gdy… (koszty, miejsce, spójność serwisowa)
Warto, gdy: rozdzielnica ma dużo obwodów, a domownicy oczekują, że awaria jednego urządzenia nie wyłączy reszty. RCBO jest też wygodne przy rozbudowie instalacji – dokładasz obwód i dokładasz jeden aparat.
Uważaj, gdy: budżet jest napięty lub rozdzielnica jest bardzo mała. RCBO jest zwykle droższe niż pojedynczy MCB, a czasem droższe niż „udział” w jednym wspólnym RCD. Druga kwestia to serwis: dobrze, gdy aparaty w rozdzielnicy są w jednym standardzie (seria/producent) i łatwo dobrać zamiennik. Mieszanie przypadkowych modeli potrafi utrudnić późniejszą wymianę lub rozbudowę.
Praktyczny kompromis spotykany w wielu instalacjach: RCBO na wybranych obwodach (kuchnia, łazienka, zewnętrzne, garaż), a pozostałe obwody na klasycznym układzie RCD + MCB. To redukuje „efekt domina”, ale nie kosztuje jak pełna rozdzielnica RCBO.
RCBO na każdy obwód — tabela decyzji
| Aspekt | Kiedy TAK | Kiedy NIE |
|---|---|---|
| Selektywność funkcjonalna | Chcesz, by wyłączał się tylko uszkodzony obwód | Nie przeszkadza Ci wyłączenie grupy obwodów |
| Diagnostyka usterek | Chcesz szybko wskazać winny obwód bez „polowania” | Instalacja jest prosta, a awarie rzadkie |
| Koszt i miejsce | Rozdzielnica i budżet to udźwigną | Mało miejsca / minimalizacja kosztów jest kluczowa |
Jest jeszcze jeden „haczyk” RCBO, o którym szybko przekonują się osoby modernizujące starsze rozdzielnice: neutralny (N) musi być prowadzony konsekwentnie dla danego obwodu. Przy klasycznym RCD + MCB łatwiej o chaotyczne mostki na listwie N, a po przejściu na RCBO takie „wspólne zera” kończą się losowymi wyzwoleniami. Jeżeli po wymianie zabezpieczeń zaczynają się dziwne zadziałania bez oczywistej przyczyny, pierwszym tropem jest właśnie sprawdzenie toru N i jego rozdziału per obwód.
W codziennym użytkowaniu RCBO pomaga też w diagnostyce, bo zwykle od razu wiesz, który obwód sprawił problem. Nadal jednak zostaje pytanie: „czy to upływ, czy zwarcie/przeciążenie?”. Tu przydaje się prosta praktyka: jeśli wyzwala podczas podłączania urządzenia do gniazda, po deszczu, przy pracy na zewnątrz albo po dotknięciu metalowej obudowy — częściej wygrywa scenariusz upływowy. Gdy wywala przy starcie silnika, załączeniu czajnika, piekarnika albo przy jednoczesnym użyciu kilku odbiorników — podejrzany robi się nadmiar prądu lub zbyt „ostra” charakterystyka wyłącznika nadprądowego wbudowanego w RCBO.
W praktyce często widać dwa rozsądne podejścia. Pierwsze: RCBO tylko tam, gdzie ryzyko i „koszt wyłączenia” są największe (łazienka, ogród, garaż, kuchnia, pompa, brama). Drugie: pełne RCBO przy większej liczbie obwodów i dużej elektronice — mniej sumowania upływów i mniej nieplanowanego „zgaszenia” domu. Oba działają, o ile są spójne: dobór typów RCD/RCBO do odbiorników (np. elektronika mocy), sensowny podział obwodów i porządek na N/PE.
Najczęstszy błąd, który psuje nawet dobrze dobrane aparaty, to „radosne” mieszanie neutralnych z kilku obwodów pod jednym zaciskiem albo na jednej listwie bez kontroli, a potem dokładanie kolejnych zabezpieczeń metodą: „gdzie jest miejsce”. Zabezpieczenia wtedy nie tyle chronią gorzej, co zachowują się nieprzewidywalnie — a to jest najgorszy scenariusz, bo utrudnia i eksploatację, i diagnozę.
„`html
Kryteria doboru i „ustawienia współpracy”: typ RCD, prądy, charakterystyki, selektywność
Typ RCD (AC/A/F/B) — decyzja zależna od odbiorników, nie od „mody”
Najczęstsza pomyłka przy doborze RCD to myślenie, że „każda różnicówka jest taka sama”. W praktyce różnią się tym, jakie kształty prądu upływu potrafią wykrywać. A to zależy od elektroniki w odbiorniku.
- Typ AC – reaguje na prądy różnicowe sinusoidalne AC. Sprawdza się w prostych obciążeniach, ale bywa niewystarczający przy nowoczesnej elektronice.
- Typ A – oprócz AC „widzi” także pulsujący prąd stały. To najczęstszy bezpieczny wybór do typowych obwodów gniazd w mieszkaniach z elektroniką (zasilacze, pralki, zmywarki, płyty z modułami sterującymi).
- Typ F – pod kątem urządzeń z falownikami jednofazowymi i bardziej „brudnymi” przebiegami (np. niektóre klimatyzacje, pompy, napędy). Nie jest wszędzie konieczny, ale potrafi ograniczyć problemy w obwodach z regulacją prędkości/mocy.
- Typ B – do układów, gdzie mogą pojawić się gładkie składowe DC (np. część zastosowań PV, ładowanie EV, przemienniki). Tu nie ma miejsca na zgadywanie: dobór zwykle wynika z dokumentacji urządzenia lub projektu.
Warto, gdy… dobierasz typ RCD pod konkretne odbiorniki (albo rozdzielasz obwody „elektroniczne” na osobne zabezpieczenia). Uważaj, gdy… instalacja rośnie „dokładaniem” kolejnych urządzeń z falownikami pod ten sam RCD typu AC — potem pojawiają się dziwne wyzwolenia i szukanie winnego zaczyna się od wymiany aparatu, zamiast od decyzji projektowej.
Prąd znamionowy RCD i „S-ka” obok — jak uniknąć nieoczywistego niedopasowania
RCD ma na obudowie dwa różne „parametry”, które łatwo pomylić: prąd znamionowy In (np. 40 A, 63 A) i czułość IΔn (np. 30 mA, 100 mA, 300 mA). Do decyzji o współpracy z MCB/bezpiecznikami najważniejsze jest In.
Warto, gdy… In RCD jest dobrany do spodziewanego prądu i sposobu zabezpieczenia toru zasilającego (zwykle RCD nie ma „bronić się” przed przeciążeniem sam z siebie). Uważaj, gdy… dołożysz wiele obwodów pod RCD o małym In tylko dlatego, że „taki był pod ręką”. Nawet jeśli pojedyncze MCB na obwodach są poprawne, sam RCD może być eksploatowany na granicy.
W rozdzielnicy spotyka się dwa porządki: RCD przed grupą MCB (RCD chroni grupę obwodów) albo RCBO per obwód. Oba są poprawne koncepcyjnie, ale wymagają spójności: tor fazowy i neutralny danego obwodu muszą „trzymać się razem” przez ten sam aparat.

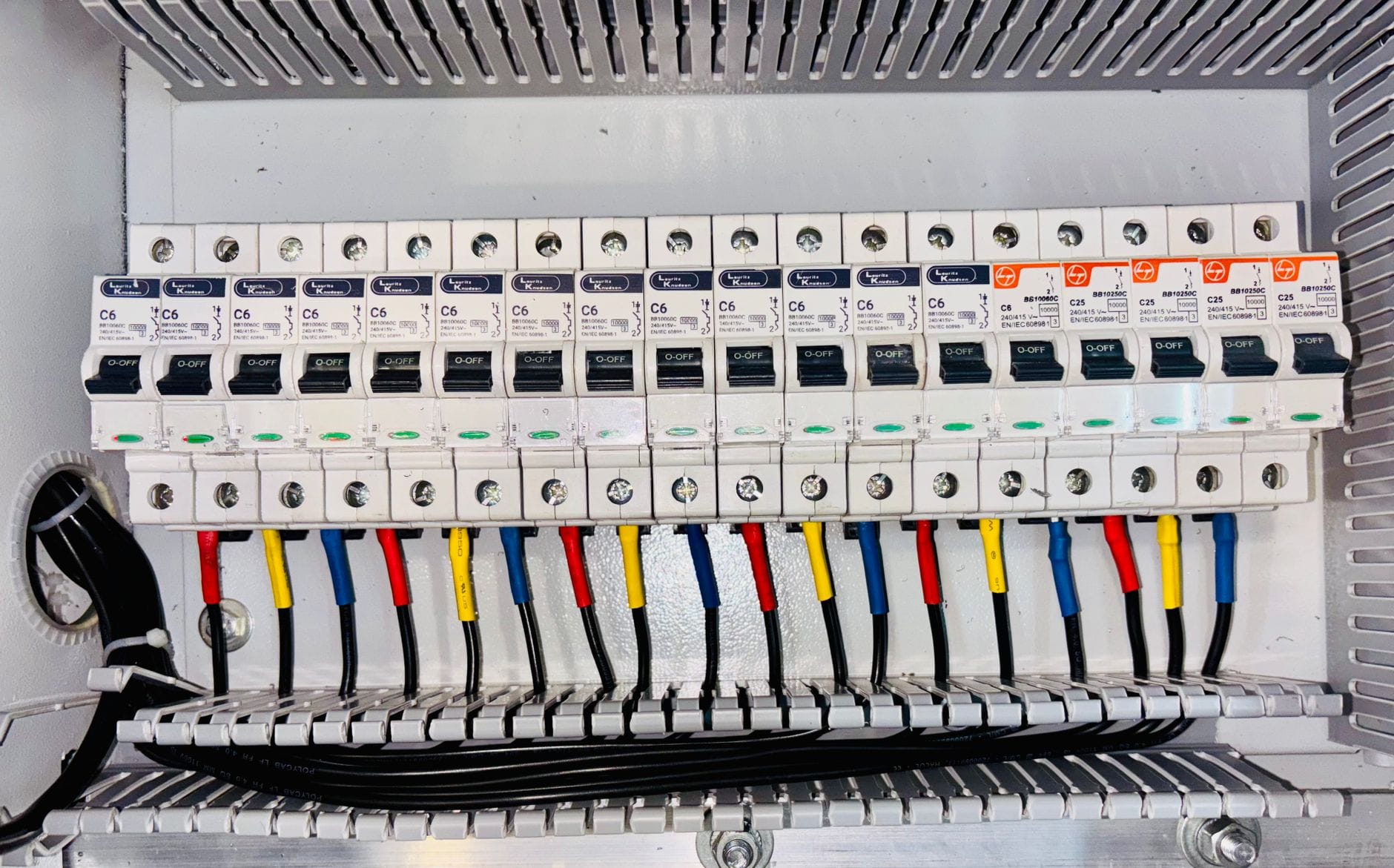

Charakterystyka MCB (B/C/D) — kiedy „wybija S-kę” to nie wina RCD
MCB reaguje na przeciążenia i zwarcia, a jego charakterystyka (najczęściej B lub C) mówi, jak zniesie prądy rozruchowe. To ma znaczenie szczególnie przy silnikach i urządzeniach z większym impulsem na starcie.
- B – bardziej czuła na szybkie skoki prądu; często spotykana w typowych obwodach domowych o małych prądach rozruchowych.
- C – lepiej toleruje rozruch; bywa wyborem dla warsztatu, bram, sprężarek, niektórych pomp czy obwodów z większą „bezwładnością” prądową.
- D – rzadziej w domach; raczej tam, gdzie rozruch jest naprawdę ciężki i instalacja jest na to przygotowana.
Warto, gdy… charakterystykę dobierasz do realnego odbiornika (np. brama garażowa lub sprężarka potrafią „stuknąć” prądem na starcie). Uważaj, gdy… „leczysz” problem wybijania MCB przez montaż mocniejszej „S-ki” bez sprawdzenia przekroju przewodu i warunków zwarciowych — to prosta droga do sytuacji, w której przewód jest gorzej chroniony.
Selektywność: kiedy lepiej podzielić RCD niż iść w jeden „większy”
Jeśli priorytetem jest, żeby awaria nie gasiła całego domu, decyzja zwykle sprowadza się do dwóch dróg: więcej RCD (podział na strefy) albo RCBO. W praktyce podział na 2–3 RCD często daje rozsądny kompromis koszt/efekt: osobno kuchnia i łazienki, osobno gniazda pokoi, osobno zewnętrzne i garaż.
Selektywność bywa też „czasowa”: RCD selektywne (typ S) stosuje się tam, gdzie ma zadziałać aparat bliżej uszkodzenia, a nie główna różnicówka na wejściu. To już temat, który zwykle wynika z projektu i pomiarów, ale symptom jest prosty: jeśli drobna usterka w obwodzie wyłącza zasilanie całego obiektu mimo podziału, układ selektywności może być ustawiony niefortunnie.
Warto, gdy… masz obwody „krytyczne” (lodówka, pompa, serwer/NAS, automatyka) i nie chcesz, by znikały razem z gniazdami ogrodowymi po deszczu. Uważaj, gdy… próbujesz uzyskać selektywność wyłącznie „na logikę”, mieszając przypadkowe RCD o różnych typach i czułościach bez jasnego podziału N.
Prawidłowe łączenie w rozdzielnicy: co musi przejść przez RCD i gdzie trafia N oraz PE
Zasada „para L+N” — jeśli faza idzie przez RCD, neutralny też musi
RCD porównuje prąd w przewodzie fazowym i neutralnym. Żeby miało to sens, oba przewody danego obwodu muszą przechodzić przez ten sam tor pomiarowy (ten sam RCD albo RCBO). Jeżeli faza jest „za RCD”, a neutralny wraca na inną listwę N lub miesza się z neutralnymi innych obwodów, RCD zacznie widzieć różnicę tam, gdzie nie powinno — i zadziała.
PE (ochronny) to inna historia: PE nie prowadzi się przez RCD. PE idzie na osobną listwę ochronną i nie wolno go łączyć z N „bo tak było w starej instalacji”. W układach TN-C/TN-C-S kluczowy jest poprawny punkt rozdziału PEN na PE i N, wykonany zgodnie ze sztuką i przepisami.
Listwy N: jeden RCD = jedna „strefa neutralna”
Przy kilku RCD w rozdzielnicy najbardziej praktyczne podejście to traktować każdy RCD jako osobną strefę: osobna listwa N (lub wydzielona sekcja listwy) przypisana do konkretnego RCD. To ogranicza ryzyko, że neutralny z obwodu „A” wróci przypadkiem do „B”.
Warto, gdy… modernizujesz rozdzielnicę i porządkujesz neutralne na nowo: opis przewodów i listw oszczędza mnóstwo czasu przy późniejszym serwisie. Uważaj, gdy… zostawisz wspólną listwę N dla kilku RCD „bo działało” — zwykle działa do pierwszej przeróbki albo do czasu, aż dojdzie elektronika generująca większe prądy upływu.
Mostkowanie i zasilanie aparatów — porządek ważniejszy niż „sprytne skróty”
W rozdzielnicy kusi, żeby robić skróty: mostki „na szybko”, mieszanie zasilania z góry i z dołu, dopinanie kolejnego obwodu do pierwszego wolnego zacisku. To nie zawsze jest błąd sam w sobie, ale często kończy się błędem systemowym: obwód ma fazę z jednej sekcji, neutralny z drugiej, a PE gdzieś „po drodze”.
Jeśli pojawia się dylemat, czy da się to zrobić „jeszcze jednym mostkiem”, bezpieczniejsza droga decyzyjna jest prosta: najpierw logika stref (RCD/RCBO), potem dopiero estetyka i oszczędność miejsca. W praktyce to właśnie chaos w N jest numerem jeden wśród przyczyn niepożądanych zadziałań po modernizacji.
Szybkie rozróżnienie objawów: „wybija różnicówkę” czy „wybija nadprądowy”
Co mówi o problemie to, który aparat zadziałał
To banalne, ale działa: zanim zacznie się cokolwiek podejrzewać, trzeba spojrzeć co faktycznie jest w pozycji OFF. RCD zwykle ma przycisk TEST i wspólną dźwignię dla kilku pól; MCB to typowa „S-ka” dla jednego obwodu; RCBO wygląda jak „S-ka z TEST”.
- Jeśli zadziałało RCD/RCBO, najczęściej chodzi o upływ do ziemi, wilgoć, uszkodzoną izolację, filtr w urządzeniu albo pomylone neutralne.
- Jeśli zadziałało MCB, częściej wchodzi w grę przeciążenie, zwarcie, zbyt mały zapas na rozruch lub uszkodzenie odbiornika.
Przykład z życia instalacji: po ulewie wyłącza się obwód ogrodowy pod RCD — częsta przyczyna to zawilgocone gniazdo, lampa lub puszka. Drugi przykład: „S-ka” od kuchni spada przy jednoczesnym czajniku i piekarniku — to zwykle czysta matematyka mocy albo zły podział obwodów, a nie „wadliwa różnicówka”.
Kiedy przestać zgadywać i wezwać elektryka
Są sytuacje, w których dalsze „próby” tylko pogarszają sprawę: wyczuwalny zapach spalenizny, ślady nadpaleń w rozdzielnicy/gniazdach, nagrzewające się przewody, powtarzalne wyzwolenia po dotknięciu metalowych obudów albo wybijanie natychmiast po załączeniu bez obciążenia. W takich przypadkach priorytetem nie jest dobór typu RCD, tylko sprawdzenie instalacji i pomiary.
Najgorszy błąd na tym etapie to „naprawa” polegająca na łączeniu neutralnych z różnych obwodów albo na dokładaniu mostków, żeby „już nie wybijało”. To potrafi zamaskować objaw na chwilę, ale psuje działanie ochrony i zostawia realne ryzyko porażeniowe tam, gdzie RCD miało być ostatnią linią obrony.
Decyzja: RCD dla całego domu czy podział na kilka stref
Najczęstszy dylemat po modernizacji rozdzielnicy nie brzmi „czy RCD jest potrzebne”, tylko ile RCD ma sens. Jeden wspólny aparat bywa najprostszy, ale potrafi być uciążliwy. Z kolei rozdrobnienie na wiele stref poprawia ciągłość zasilania, jednak wymaga większej dyscypliny w okablowaniu i zwykle większego budżetu.
Jeden RCD „na wszystko” — kiedy to działa, a kiedy męczy
Warto, gdy… instalacja jest niewielka (mieszkanie, mały dom), odbiorników z elektroniką jest mało, a priorytetem jest prostota. Jeden RCD ogranicza też liczbę miejsc, gdzie można pomylić przewody neutralne.
Uważaj, gdy… pod tym jednym RCD lądują obwody o zupełnie innej „pogodzie pracy”: zewnętrzne gniazda i lampy, łazienki, kuchnia z dużą liczbą urządzeń z filtrami EMC, a do tego np. falownik PV, klimatyzacja albo ładowarka EV. Sumowanie drobnych prądów upływu z wielu urządzeń może powodować niepożądane wyzwalania — i wtedy problemem nie jest „wadliwa różnicówka”, tylko zbyt szeroka strefa.
Praktyczny obrazek: wystarczy zawilgocone gniazdo na tarasie, żeby zgasły też lodówka i router, bo wszystko siedzi pod jednym RCD. To jest poprawne ochronnie, ale słabe użytkowo.
2–4 RCD w strefach — rozsądny kompromis
Podział na kilka RCD często wygrywa, gdy liczy się ciągłość działania. Typowy, logiczny układ to rozdzielenie „ryzykownych” i „krytycznych” obwodów zamiast dzielenia idealnie po równo.
- Strefa „mokre + zewnętrzne”: łazienki, pralnia, ogród, garaż, pomieszczenia techniczne.
- Strefa „kuchnia”: bo tu obciążenia są duże i często dochodzą urządzenia z elektroniką.
- Strefa „pokoje/gniazda”: typowe gniazda i oświetlenie (czasem rozdzielone na dwa RCD, jeśli instalacja jest większa).
Warto, gdy… chcesz, żeby awaria jednego obwodu nie wyłączała połowy domu. Uważaj, gdy… robisz podział „na oko”, ale zostawiasz neutralne wspólne lub niedopisane — przy wielu RCD to proszenie się o kłopoty serwisowe.
Decyzja: RCBO na każdy obwód czy klasyczne RCD + kilka „S-ek”
RCBO (czyli aparat różnicowo-nadprądowy) jest kuszący, bo zamyka temat w jednym module: upływ do ziemi i zwarcie/przeciążenie obsługuje jeden element. Tylko że „najwygodniejsze” nie zawsze znaczy „najbardziej opłacalne” w danej rozdzielnicy.
RCBO per obwód — kiedy to jest najlepszy ruch
Warto, gdy… zależy Ci na maksymalnej selektywności użytkowej: awaria w jednym obwodzie wyłączy tylko ten obwód. To świetnie pasuje do:
- obwodów zewnętrznych (ogród, altana, gniazda tarasowe),
- garażu i warsztatu (narzędzia, sprężarka, brama),
- obwodów „krytycznych” (lodówka, automatyka, pompy) — bo łatwo odróżnić, co zadziałało i gdzie szukać przyczyny.
Uważaj, gdy… wpychasz RCBO do starej, ciasnej rozdzielnicy „na styk” albo mieszasz różnych producentów i serii, gdzie nie pasują szyny, osłony i układ zasilania. Drugi częsty zgrzyt to dobór typu RCD wewnątrz RCBO: do niektórych odbiorników samo „AC” bywa nietrafione, a wymiana potem jest droższa niż poprawka w układzie grupowym.
RCD grupowe + MCB — kiedy wygrywa prostotą
Warto, gdy… masz typową instalację bez „wymagających” urządzeń, a priorytetem jest czytelny, łatwy serwis i mniejszy koszt. Układ RCD + MCB jest też elastyczny: łatwiej przebudować grupy obwodów albo dołożyć kolejne MCB w obrębie tej samej strefy.
Uważaj, gdy… pod jeden RCD podpinasz „wszystko jak leci”. Wtedy przy pierwszym problemie diagnostyka jest gorsza: RCD wyłącza grupę, a Ty nadal nie wiesz, czy winne jest jedno urządzenie, wilgoć na zewnątrz czy pomylone N. Do tego rośnie ryzyko niepożądanego wyzwalania, bo sumują się prądy upływu z wielu filtrów.
Typ RCD (AC/A/F/B): decyzja zależna od odbiorników, nie od mody
W praktyce typ RCD dobiera się pod to, jakiego rodzaju prądy upływu mogą się pojawić. I tu łatwo o dwie skrajności: albo montaż „najtańszego, bo zawsze działa”, albo kupowanie „najwyższego typu” wszędzie, nawet tam, gdzie nie daje to korzyści.
Kiedy typ AC bywa za słaby
Typ AC jest przeznaczony dla upływów sinusoidalnych. W instalacjach z dużą liczbą urządzeń energoelektronicznych (zasilacze impulsowe, płyty indukcyjne, pralki z falownikiem, niektóre pompy, sterowniki) bardziej przewidywalny bywa typ A, bo lepiej „widzi” składowe pulsujące DC.
Warto, gdy… w nowej lub odświeżonej instalacji tam, gdzie jest dużo elektroniki, od razu przewidzisz typ A (albo odpowiedni typ w RCBO). Uważaj, gdy… w obwodach z przekształtnikami próbujesz oszczędzić na typie RCD, a potem szukasz „duchów”, bo zabezpieczenie zachowuje się nie tak, jak oczekujesz.
Typ F i B — specjalne przypadki, które mają sens, gdy są ku temu przesłanki
Typ F spotyka się tam, gdzie są jednofazowe falowniki i bardziej „złożone” przebiegi upływu (np. wybrane napędy). Typ B jest rozwiązaniem dla instalacji, w których mogą pojawić się gładkie prądy DC i wyższe częstotliwości (np. wybrane układy PV, niektóre ładowarki EV, przemienniki). To już zwykle decyzja wynikająca z dokumentacji urządzenia i projektu.
Warto, gdy… dobór typu RCD wynika wprost z wymagań producenta odbiornika (np. wallbox, falownik). Uważaj, gdy… „na zapas” wrzucasz typ B wszędzie — koszt rośnie, a podstawowy problem (zły podział obwodów, chaos w N, wilgoć) i tak pozostaje nierozwiązany.
Tabela decyzji: które zestawienie ma sens w jakiej sytuacji
| Sytuacja | Najczęściej „tak” | Raczej „nie” / uwaga |
|---|---|---|
| Małe mieszkanie, kilka obwodów, prosty osprzęt | 1–2 RCD + MCB | RCBO wszędzie — często przerost formy |
| Dom z ogrodem i garażem, częste zawilgocenia na zewnątrz | Oddzielna strefa RCD dla „zewnętrznych” albo RCBO na te obwody | Jeden wspólny RCD na cały budynek |
| Dużo elektroniki (kuchnia, zasilacze, sterowniki), losowe wyzwalania | Podział na kilka stref + sensowny typ RCD (często A) | Dokładanie kolejnych obwodów pod ten sam RCD |
| Obwody krytyczne (pompy, IT, chłodnictwo), ważna selektywność użytkowa | RCBO na krytycznych obwodach | Wspólna różnicówka z gniazdami zewnętrznymi |
| Nowe odbiorniki typu EV/PV (zależnie od urządzeń) | Dobór typu RCD/RCBO zgodnie z wymaganiami producenta (czasem F/B) | Dobór „jak do gniazdek” bez sprawdzenia wymagań |
Lista kontrolna przed decyzją o zmianach w zabezpieczeniach
Jeśli celem jest mniej wyłączeń „bez powodu” i jednocześnie poprawna ochrona, pomaga krótka checklista. Nie zastępuje pomiarów, ale porządkuje myślenie.
- Co jest priorytetem: ochrona ludzi (zwykle 30 mA), ochrona przeciwpożarowa (często większe IΔn), czy ciągłość zasilania?
- Co powoduje wyzwolenie: konkretny obwód/urządzenie, wilgoć, czy losowo „w całym domu”?
- Ile obwodów jest pod jednym RCD: czy to jedna strefa logiczna, czy „wszystko wrzucone do jednego worka”?
- Czy neutralne są rozdzielone: osobne listwy N dla poszczególnych RCD/RCBO, czy wspólna listwa?
- Jakie odbiorniki są nietypowe: indukcja, falowniki, EV, PV, UPS, pompy z regulacją — i czy wymagają konkretnego typu RCD?
Najbardziej kosztowny błąd, który „rozwiązuje” problem tylko na chwilę
Jeśli RCD wybija, a ktoś „żeby działało” zaczyna łączyć neutralne między strefami, przepinać N na przypadkową listwę albo robić mostki, które omijają logikę aparatu, efekt bywa pozornie dobry: da się załączyć zasilanie. Tyle że wtedy RCD przestaje być przewidywalne — może wyzwalać losowo, może nie zadziałać tam, gdzie powinno, a diagnostyka zamienia się w loterię.
W praktyce bezpieczna decyzja jest odwrotna: najpierw uporządkować strefy (L+N razem, osobne N dla RCD), dopiero potem rozważać, czy potrzebny jest inny typ RCD, dodatkowy podział albo przejście na RCBO w wybranych obwodach.
Najczęściej zadawane pytania (FAQ)
Jaka jest różnica między RCD (różnicówką) a wyłącznikiem nadprądowym (S-ką)?
RCD reaguje na prąd upływu, czyli sytuację, gdy część prądu „ucieka” poza przewód neutralny (np. przez uszkodzoną izolację, wilgoć, obudowę urządzenia). To warstwa ochrony, która ma przede wszystkim ograniczać ryzyko porażenia i skutki uszkodzeń izolacji.
MCB („S-ka”) reaguje na zbyt duży prąd w obwodzie: przeciążenie lub zwarcie. Chroni przewody i połączenia przed przegrzaniem. Jedno nie zastępuje drugiego: RCD nie „widzi” przeciążenia, a MCB nie jest projektowany do wyłączania przy małych prądach upływu groźnych dla człowieka.
Co oznacza, że „wybija różnicówka”, a co że „wybija S-ka”?
Gdy wyzwala RCD, najczęściej masz do czynienia z upływem do ziemi: uszkodzona grzałka, mokre gniazdo, zalanie, przetarty kabel, problem w urządzeniu z filtrem przeciwzakłóceniowym. Typowy scenariusz: wszystko działa, podłączasz jedno konkretne urządzenie i nagle RCD wybija.
Gdy wyzwala MCB, zwykle chodzi o przeciążenie (za dużo odbiorników na jednym obwodzie) albo zwarcie (uszkodzony przewód, wtyczka, gniazdo). Klasyka: czajnik + piekarnik na tym samym obwodzie i po chwili „S-ka” wybija.
Czy sam wyłącznik nadprądowy (MCB) wystarczy zamiast RCD?
Nie. MCB chroni instalację przed zbyt dużym prądem, ale może nie zadziałać, gdy przez ciało człowieka popłynie prąd groźny, a jednocześnie zbyt mały, by przekroczyć próg nadprądówki. Wtedy sytuacja jest niebezpieczna, a „S-ka” może pozostać załączona.
RCD i MCB to dwie różne warstwy zabezpieczeń: jeden „patrzy” na upływ, drugi na przeciążenie/zwarcie. Jeżeli instalacja ma być i bezpieczna, i odporna na przeciążenia, potrzebujesz obu (osobno albo jako jeden aparat RCBO).
Czemu różnicówka wybija, mimo że nie ma zwarcia i „wszystko jest sprawne”?
Po pierwsze: upływ może być realny, tylko nie wygląda jak zwarcie — wystarczy wilgoć w puszce, uszkodzona izolacja, stara grzałka w bojlerze czy zabrudzone gniazdo na zewnątrz. Po drugie: w nowoczesnych instalacjach prądy upływu potrafią się sumować (zasilacze, LED-y, AGD, filtry EMI). Każdy element ma mały „wkład”, a razem potrafią przekroczyć próg RCD.
Jeśli pod jednym RCD jest „pół domu”, ryzyko losowych zadziałań rośnie, a diagnostyka robi się męcząca. W takich układach często pomaga lepszy podział obwodów na kilka RCD albo użycie RCBO na newralgicznych obwodach.
Czy lepsze jest RCD + MCB, czy RCBO (różnicówko-nadprądowy)?
RCD + MCB wygrywa elastycznością i serwisem: łatwiej wymienić jeden element, łatwiej zmienić charakterystykę nadprądówki, układ jest czytelny i popularny. Dobrze działa, gdy rozdzielnica ma miejsce, a obwody są sensownie podzielone.
RCBO daje lepszą selektywność „od skutku”: awaria jednego urządzenia wyłącza tylko jego obwód, zamiast gasić wszystko pod jednym RCD (np. lodówkę, światło i internet naraz). Minusy są proste: zwykle drożej i czasem trudniej kupić identyczny model „od ręki”.
Dlaczego nie wolno mieszać przewodów neutralnych (N) między obwodami za różnymi RCD?
RCD działa, porównując prąd na fazie i na neutralnym. Jeśli neutralny z jednego obwodu „wraca” przez inny tor (albo neutralne są wspólne dla dwóch RCD), bilans prądów przestaje się zgadzać i aparat potrafi wyzwalać pozornie losowo — nawet bez uszkodzonego urządzenia.
To jeden z najczęstszych błędów po przeróbkach rozdzielnicy: dołożony obwód, wymiana RCD na dwa mniejsze i nagle zaczynają się wyłączenia „bez powodu”. W praktyce zasada jest twarda: każdy RCD musi mieć swoje własne N dla chronionych obwodów, prowadzone konsekwentnie do właściwej listwy.
Czy przycisk TEST w RCD wystarczy, żeby sprawdzić, czy różnicówka jest sprawna?
TEST sprawdza głównie mechanikę i tor wyzwalania w samym aparacie — symuluje wewnętrzny „mały upływ”, żeby RCD zadziałał. To potrzebny test eksploatacyjny, ale nie mówi, czy instalacja jest poprawnie połączona ani czy parametry ochrony są spełnione w realnych warunkach.
Jeżeli RCD wyzwala przy konkretnym urządzeniu albo po deszczu na zewnątrz, TEST może wychodzić idealnie, a problem i tak będzie w odbiorniku, wilgoci lub w okablowaniu. Najczęstszy błąd na końcu jest banalny: szukanie winy w „wadliwej różnicówce”, gdy faktycznie pomieszane są neutralne albo pod jednym RCD wylądowało zbyt dużo obwodów i upływy się sumują.
Najważniejsze wnioski
- Gdy „coś wybija”, najpierw ustal, co zadziałało: RCD reaguje na prąd upływu (ochrona ludzi), a MCB na przeciążenie lub zwarcie (ochrona przewodów i połączeń) — to nie są zamienniki.
- RCD „widzi” różnicę między prądem w fazie i neutralnym, więc zadziała przy uszkodzonej izolacji, wilgoci, zalaniu czy kłopotliwym urządzeniu (np. grzałka, sprzęt na zewnątrz), nawet gdy prąd roboczy jest normalny.
- MCB wyłącza, gdy w obwodzie płynie za duży prąd: typowo po dołożeniu odbiorników (czajnik + piekarnik, farelka + suszarka) albo przy klasycznym zwarciu; przy porażeniu może nie zareagować, bo prąd przez ciało bywa „za mały” dla nadprądówki.
- Jeśli próbujesz „załatwić” temat jednym aparatem, zawsze zostaje luka: sama różnicówka nie chroni przed przegrzewaniem przewodów od przeciążenia, a sama „S-ka” nie daje sensownej ochrony przy prądach upływu.
- Dobór i układ zabezpieczeń to kompromis między trzema rzeczami: bezpieczeństwem ludzi (typ/czułość RCD), ochroną instalacji (MCB dobrany do przewodów i obciążenia) oraz ciągłością zasilania (awaria jednego urządzenia nie powinna wyłączać całego domu).
- Przycisk TEST w RCD sprawdza mechanizm wyzwalania (sztuczny upływ), ale nie zastępuje pomiarów ani nie potwierdza, że rozdzielnica jest poprawnie połączona i podzielona na obwody.
