Jak zaprojektować instalację elektryczną pod fotowoltaikę, magazyn energii i przyszłe ładowanie EV

Punkt wyjścia: co już masz, a co planujesz dołożyć

Krok 1: spisz odbiorniki i planowane inwestycje

Projekt instalacji elektrycznej pod fotowoltaikę, magazyn energii i ładowanie samochodu elektrycznego zaczyna się od… kartki i długopisu. Zanim cokolwiek zlecisz projektantowi czy elektrykowi, ustal, co w tym domu ma realnie pracować.

Spisz w dwóch kolumnach:

• Obecne odbiorniki „dużego kalibru” – płyta indukcyjna, piekarnik, bojler elektryczny, pompa ciepła, klimatyzacja, warsztat (spawarka, sprężarka), sauna, jacuzzi, duży agregat ogrodniczy.
• Planowane inwestycje – instalacja fotowoltaiczna, magazyn energii, jeden lub dwa samochody elektryczne (ładowanie z gniazdka czy wallbox?), ewentualna przyszła pompa ciepła, dodatkowa klimatyzacja, rozbudowa garażu czy warsztatu.

Ten prosty spis pozwala od razu zobaczyć, czy mówimy o „zwykłym” domu z kilkoma większymi odbiornikami, czy raczej o w pełni elektrycznym budynku, który będzie mocno obciążał instalację i przydział mocy.

Krok 2: scenariusze użytkowania – jak faktycznie będziesz korzystać

Same urządzenia to jedno, ale elektryka „widzi” sumę tego, co pracuje naraz. Dlatego potrzebne są proste scenariusze:

• Samochód elektryczny: czy będzie ładowany:
  • codziennie po pracy przez kilka godzin,
  • raz na 2–3 dni,
  • głównie w weekendy?

  Od tego zależy, czy potrzebujesz pełnego wallboxa o dużej mocy, czy wystarczy skromniejsze ładowanie i rezerwa w instalacji.

• Tryb ogrzewania: dom z pompą ciepła, grzejnikami elektrycznymi czy gazem? W domu w pełni elektrycznym kumulacja obciążeń będzie większa – pompa, ciepła woda, płyta indukcyjna, ładowanie EV w zimowy wieczór.
• Tryb pracy domowników: praca zdalna (sprzęt komputerowy, klimatyzacja w dzień) czy większość dnia dom pusty (energia potrzebna głównie rano i wieczorem)? To wpływa na sensowne sterowanie PV i magazynem.

Te scenariusze to nie teoria – są podstawą do decyzji, czy trzeba myśleć o zwiększeniu przydziału mocy, jak podzielić obwody i gdzie planować priorytety odbiorów.

Nowy dom, generalny remont czy istniejąca instalacja?

Trzy typowe sytuacje wymagają innego podejścia:

• Dom w budowie – najlepszy moment. Można:
  • przewidzieć większą rozdzielnicę,
  • wprowadzić peszle z dachu do pomieszczenia technicznego,
  • wyprowadzić „na zapas” kabel pod przyszłego wallboxa,
  • od razu rozdzielić obwody kuchni, pompy ciepła, garażu.

  Każdy taki ruch kosztuje grosze na etapie stanu surowego, a tysiące złotych przy przeróbce po wykończeniu.

• Remont generalny – w praktyce podobnie jak budowa. Możesz zmienić lub powiększyć rozdzielnicę, położyć nowe trasy kablowe w ścianach, przygotować osobny obwód pod EV, doprowadzić przewody do garażu/wiaty, wymienić starą instalację aluminiową.
• Istniejąca instalacja, wykończony dom – tutaj ratują:
  • zewnętrzne trasy kablowe (elektroinstalacyjne koryta na elewacji),
  • prowadzenie kabli w ziemi (do wiaty, wolnostojącego garażu),
  • podrozdzielnica w garażu zasilana z obecnej rozdzielnicy,
  • wymiana lub rozbudowa istniejącej rozdzielnicy (czasem w większej obudowie).

  W tym wariancie kluczowe jest ograniczenie kucia i wykorzystanie istniejących kanałów/peszli.

Jak plan wpływa na wymagania instalacji

Zestawiając listę odbiorników i scenariusze użytkowania, zacznij zadawać sobie pytania:

• Czy przy obecnym przydziale mocy da się zasilić pompę ciepła, indukcję i EV bez ciągłego „wybijania” zabezpieczenia głównego?
• Czy ładowanie EV może być ograniczone w czasie (np. tylko noc, tylko godziny słabszego obciążenia domu)?
• Czy chcesz, aby magazyn energii pełnił funkcję awaryjnego zasilania (backup) dla wybranych obwodów, czy tylko zwiększał autokonsumpcję PV?

Te odpowiedzi przekładają się wprost na projekt: inne wymagania ma instalacja z jednym lekkim EV ładowanym sporadycznie, a inne dom z dwiema pompami ciepła, warsztatem i dwoma samochodami elektrycznymi ładowanymi codziennie.

Co sprawdzić na starcie – mini-checklista

• Umowa z zakładem energetycznym – jaki jest przydział mocy (kW) i moc umowna.
• Typ instalacji sieciowej: TN-C, TN-C-S, TN-S – ważne pod kątem rozdziału PEN i zastosowania RCD.
• Wartość i typ zabezpieczenia głównego (nadprądowe, topikowe), odczytane z licznika/rozdzielnicy głównej.
• Stan obecnej rozdzielnicy – ilość wolnego miejsca, typ aparatury, czy da się ją bezproblemowo rozbudować.
• Dostępne trasy kablowe: wolne peszle, kanały instalacyjne, możliwość poprowadzenia przewodów do garażu/wiaty bez kucia głównych ścian.

Przydział mocy i zabezpieczenie główne – kiedy trzeba myśleć o zwiększeniu

Krok 1: odczytaj obecny przydział mocy

Bez tego reszta rozmowy o instalacji PV + magazyn + EV jest zgadywaniem. Przydział mocy i zabezpieczenie główne sprawdzasz w dwóch miejscach:

• Umowa z operatorem – zwykle wyszczególniona „moc przyłączeniowa” lub „moc umowna” w kW, np. 12 kW, 16 kW, 25 kW.
• Plomba/obudowa licznika – na zabezpieczeniu przedlicznikowym widnieje wartość (np. 25 A, 32 A) oraz liczba faz (1F/3F).

Przy trójfazowej instalacji wartość zabezpieczenia (A) można orientacyjnie powiązać z mocą przydzieloną (kW), ale nie trzeba wchodzić w wzory – kluczowe jest zrozumienie: małe zabezpieczenie = mniejsza możliwość jednoczesnej pracy dużych odbiorników.

Kiedy obecny przydział jest zbyt mały

Sygnały ostrzegawcze, że już na etapie projektu warto rozważyć zwiększenie mocy:

• Dom ma lub będzie miał pompę ciepła i płytę indukcyjną, a do tego planujesz ładować EV w domu.
• Masz warsztat w garażu (spawarka, duże elektronarzędzia, sprężarka) i chcesz ładować auto po pracy.
• W planach są dwa samochody elektryczne, choćby jeden był plug-inem.

Przykładowo: w domu z pompą ciepła, indukcją i EV zabezpieczenie 3×20 A może szybko okazać się wąskim gardłem, gdy kilka urządzeń ruszy równocześnie wieczorem. Nawet jeśli PV część obciążenia „zdejmie” w dzień, wieczorne ładowanie auta będzie już głównie z sieci.

Jak fotowoltaika i magazyn energii wpływają na przydział mocy

Instalacja fotowoltaiczna i magazyn energii nie zwiększają mocy przyłącza z sieci. One jedynie dostarczają energię z innego źródła. To ważne rozróżnienie:

• Jeśli masz przydział 12 kW i duże obciążenia, zabezpieczenie główne nadal będzie ograniczeniem, nawet przy dużej PV.
• Magazyn energii może częściowo „odciążyć” sieć w chwilach szczytu, ale:
  • jego moc wyjściowa jest ograniczona (nie weźmie na siebie wszystkiego),
  • nie zawsze będzie naładowany (szczególnie przy mało słonecznych dniach i dużej liczbie odbiorników).

Jeżeli projektujesz instalację z myślą o wygodnym ładowaniu EV i domu całkowicie elektrycznym, PV i magazyn pomagają, lecz nie zastępują rozsądnego przydziału mocy. Liczenie, że „słońce załatwi wszystko” kończy się frustracją, gdy zimą o 18:00 nie da się jednocześnie gotować, ogrzewać domu i ładować auta szybko.

Typowe błędy przy szacowaniu mocy

• „Mam PV, więc nie potrzebuję większego przydziału” – mylenie energii rocznej z chwilową mocą poboru. PV pomaga w bilansie rocznym, nie znosi ograniczeń zabezpieczenia głównego.
• Pomijanie ładowania EV – założenie, że auto będzie „jakoś się ładować” z gniazdka. Potem okazuje się, że brakuje mocy i instalacji do wygodnego ładowania w rozsądnym czasie.
• Zero rezerwy na przyszłość – projekt „na styk” pod obecne potrzeby, bez marginesu 20–30% na rozwój. Po kilku latach wchodzi drugi EV lub pompa ciepła i zaczynają się ciągłe problemy.

Co uzgodnić z elektrykiem w kontekście przydziału mocy

Krótka lista pytań do projektanta/elektryka:

• Przy takich odbiorach (wypisz konkretne: pompa, indukcja, EV) czy rekomenduje Pan/Pani zwiększenie przydziału mocy? Jeśli tak – do ilu kW i dlaczego?
• Czy przy obecnym przydziale ładowanie EV będzie wymagało ograniczenia mocy (np. do 11 kW lub mniej) oraz czy wystarczy sterowanie ładowaniem (smart wallbox)?
• Jak w praktyce zabezpieczyć się przed wybijaniem zabezpieczenia głównego? (priorytetyzacja obwodów, sterowniki mocy, harmonogramy ładowania EV).
• Czy w projekcie uwzględniono rezerwę mocy na przyszłe odbiory – np. drugi EV, większą pompę ciepła?

Rozdzielnice i podrozdzielnice – fundament bezproblemowej rozbudowy

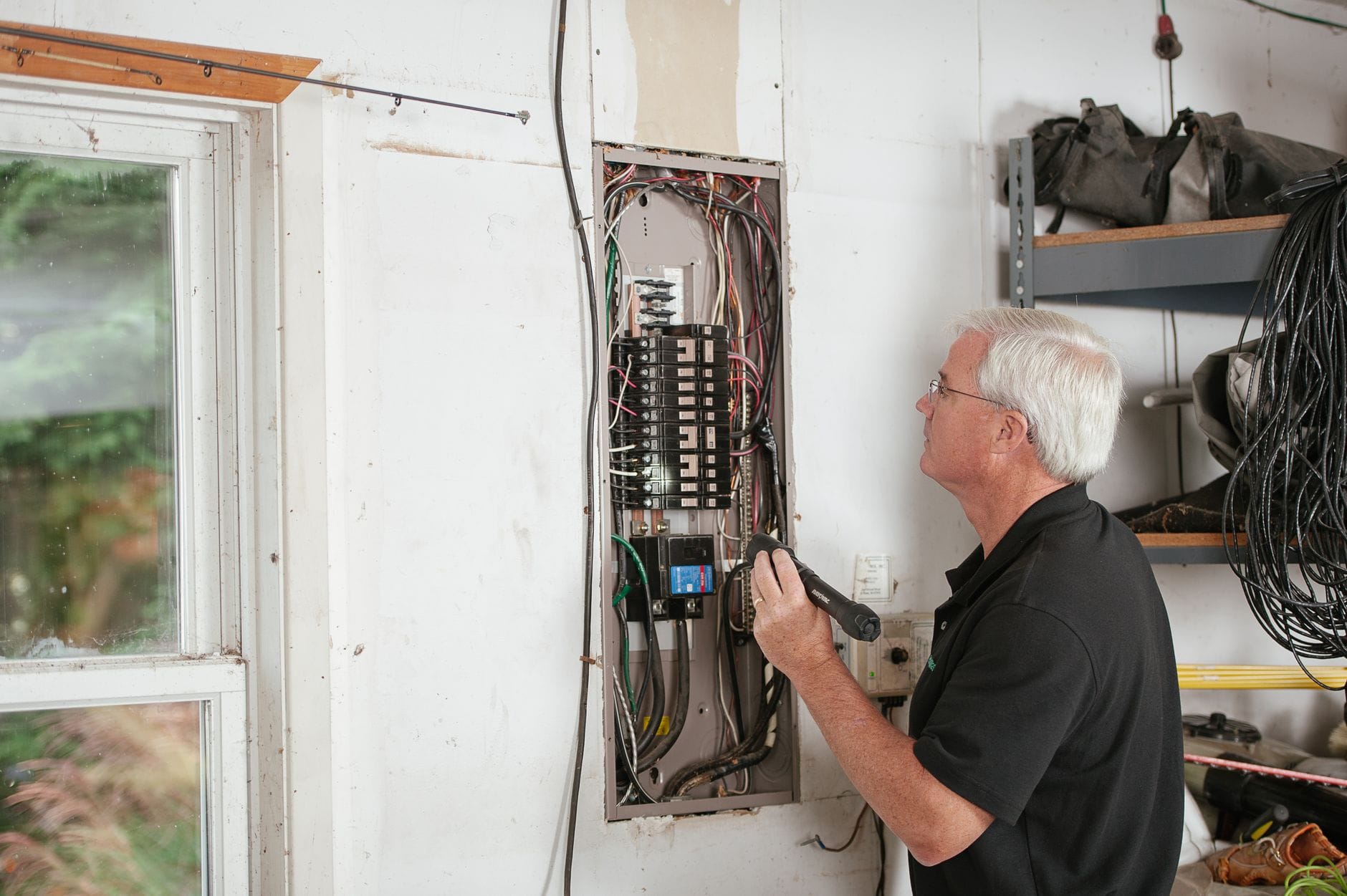

Krok 1: dobre miejsce na główną rozdzielnicę

Rozdzielnica to serce instalacji, do którego wraca większość kabli. Jeśli chcesz bez problemu podłączyć fotowoltaikę, magazyn energii i wallbox, miejsce i wymiar rozdzielnicy mają ogromne znaczenie.

Najczęstsze, sensowne lokalizacje:

• Pomieszczenie techniczne – idealne, jeśli tam jest też miejsce na falownik i magazyn energii. Krótkie trasy kablowe, łatwy dostęp, brak ekspozycji w salonie.
• Garaż w bryle domu – dobre, gdy planujesz wallbox w tym garażu i chcesz bliskość rozdzielnicy, falownika i licznika energii.
• Wiatrołap/korytarz przy wejściu – rozwiązanie spotykane często, ale trzeba zadbać o większą obudowę i estetyczne zamknięcie. Trasy do garażu lub pomieszczenia technicznego mogą być dłuższe.

Niezależnie od lokalizacji, liczy się jedno: wygodny dostęp. Rozdzielnica nie powinna być ukryta za szafą, w ciasnej wnęce, ani „dziecięco nisko”. Przy rozbudowie czy przeglądach elektryk musi mieć miejsce na pracę.

Rezerwa miejsca – ile modułów zostawić

Błąd numer jeden inwestorów to rozdzielnica „na styk”. Przy fotowoltaice, magazynie energii i wallboxie liczba aparatów rośnie. Oprócz standardowych zabezpieczeń obwodów, trzeba miejsce na:

• zabezpieczenia strony AC falownika PV,
• ochronę przepięciową (często osobno dla PV i dla instalacji domowej),
• zabezpieczenia i aparaturę sterującą magazynem energii (jeśli wpinany po AC),
• zabezpieczenia obwodu wallboxa + odpowiedni RCD (często typu A lub B, zależnie od urządzenia),
• ewentualne liczniki energii (np. zużycia domu, obwodu EV, produkcji PV),
• moduły komunikacyjne (sterowniki, przekaźniki, moduły smart home).

Bezpieczne podejście: zarezerwować dodatkowo co najmniej jedno „piętro” rozdzielnicy (rzędę modułów), a przy większych planach nawet dwa. Lepiej mieć kilka pustych miejsc z zaślepką niż po roku stwierdzić, że trzeba wymieniać całą rozdzielnicę, bo nie ma gdzie włożyć kolejnego RCD czy SPD.

Rola podrozdzielnic: garaż, wiata, pomieszczenie techniczne

W nowoczesnym domu główna rozdzielnica często nie wystarcza jako jedyne centrum. Praktyczne są podrozdzielnice:

Najczęściej stosuje się je w trzech miejscach, które mocno ułatwiają późniejsze życie:

• Podrozdzielnica w garażu – zasila oświetlenie, gniazda, bramę, ewentualne urządzenia warsztatowe oraz obwód pod wallboxa. Dzięki temu przy rozbudowie ładowania EV nie trzeba ciągnąć nowych kabli z głównej rozdzielnicy przez cały dom.
• Podrozdzielnica przy wiacie lub na zewnątrz – dobre rozwiązanie, jeśli ładowarka ma być na słupku przy podjeździe albo planujesz później dołożyć gniazda ogrodowe, zasilanie altany czy jacuzzi.
• Podrozdzielnica w pomieszczeniu technicznym – tu zwykle ląduje falownik, magazyn energii, sterowniki pompy ciepła i inne urządzenia „technicze”. Krótkie połączenia między nimi ograniczają plątaninę przewodów w głównej rozdzielnicy.

Krok 1: zaplanuj, które obszary domu i działki będą się najbardziej rozwijać (garaż, ogród, warsztat). Krok 2: dla każdego takiego obszaru przewidź podrozdzielnicę z własną rezerwą miejsca i sensowną liczbą obwodów. Krok 3: połącz podrozdzielnice z główną rozdzielnicą przewodem o odpowiednim przekroju, z zapasem na przyszłe obciążenie.

Częsty błąd to „podrozdzielnica awaryjna” – mała skrzynka w garażu z dwoma wyłącznikami nadprądowymi, bez rezerwy modułów. Gdy po roku dochodzi wallbox, dodatkowe gniazda czy oświetlenie ogrodu, okazuje się, że nie ma już gdzie wpiąć zabezpieczeń. Drugi błąd to zbyt cienki przewód zasilający podrozdzielnicę. Potem nawet dobrze zaprojektowane obwody lokalne dusi właśnie to jedno, zbyt słabe połączenie z główną rozdzielnicą.

Co sprawdzić przy planowaniu rozdzielnic i podrozdzielnic:

• czy główna rozdzielnica ma wolne miejsce na zabezpieczenia PV, magazynu, wallboxa i moduły sterujące,
• czy przewidziano osobną podrozdzielnicę w garażu lub przy miejscu parkowania EV,
• czy zasilanie podrozdzielnic (przekroje, zabezpieczenia) jest dobrane z zapasem na przyszłe obciążenia,
• czy do każdej rozdzielnicy da się łatwo dojść kablami z dachu (PV) oraz z podjazdu/garażu (EV), bez kucia połowy domu.

Dobrze ułożony plan – od przydziału mocy, przez rozdzielnice, aż po trasy kablowe pod PV, magazyn i ładowanie auta – sprawia, że kolejne etapy inwestycji są tylko kwestią dokręcenia kilku śrub i montażu nowych urządzeń, a nie generalnego remontu instalacji.

Przemyślane obwody i przekroje przewodów – baza pod PV, pompę ciepła i ładowanie EV

Podział obwodów: osobno „krytyczne”, osobno „elastyczne”

Dobrze podzielone obwody ułatwiają później sterowanie energią z PV i magazynu oraz bezbolesne ładowanie EV. W praktyce chodzi o to, aby nie wszystko wisiało na jednym zabezpieczeniu, którego wyłączenie paraliżuje pół domu.

Krok 1: podziel odbiorniki na dwie grupy:

• krytyczne – oświetlenie podstawowe, lodówka, serwer/Internet, CO/sterowanie pompą ciepła, system alarmowy;
• duże i „elastyczne” – płyta indukcyjna, piekarnik, bojler, pompa ciepła, podgrzewacz wody, wallbox, gniazda garażowe/warsztatowe.

Krok 2: dla drugiej grupy zaplanuj osobne obwody (często także osobne RCD), które w razie potrzeby można ograniczyć lub sterować, nie wyłączając przy tym całego domu.

Przykład: płyta indukcyjna, piekarnik, zmywarka i gniazda kuchenne na jednym obwodzie to proszenie się o kłopoty. Rozsądniej: osobny obwód na płytę, osobny na piekarnik, osobny na zmywarkę i osobny (lub dwa) na gniazda blatu.

Co sprawdzić:

• czy duże odbiorniki (płyta, piekarnik, pompa ciepła, bojler, EV) mają własne obwody,
• czy oświetlenie i podstawowe gniazda nie są „podpięte” pod te same zabezpieczenia co urządzenia dużej mocy,
• czy wyłączenie obwodu EV nie unieruchomi innych ważnych elementów (np. garażowego oświetlenia).

Przewody do kuchni i pompy ciepła – lepiej raz a porządnie

Kuchnia i źródło ciepła to zwykle największe stałe obciążenia, które będą z tobą przez lata. Łatwiej od razu przewymiarować kilka kluczowych przewodów niż później kuć ściany.

• Płyta indukcyjna – standardowo 3-fazowa, przewód 5×4 mm² często daje rozsądny zapas zamiast „książkowego minimum”.
• Piekarnik – osobny obwód 1-fazowy (np. 3×2,5 mm²) z odpowiednim zabezpieczeniem.
• Zmywarka i zlew – osobne obwody, bo pracują długo i w wilgotnym środowisku.
• Pompa ciepła – tu projekt zwykle określa przekrój, ale sensowną praktyką jest nie oszczędzać na kablu zasilającym od rozdzielnicy do pomieszczenia technicznego. To tam później lądują dodatkowe urządzenia (cyrkulacja CWU, dogrzewacze, sterowniki).

Scenariusz z życia: inwestor decyduje się na pompę ciepła za kilka lat. Do pomieszczenia technicznego dochodzi tylko jeden przewód „na styk”. Po montażu PC okazuje się, że brakuje osobnych obwodów na grzałkę, cyrkulację i sterowanie. Efekt – dodatkowe kucie i osobna mała rozdzielnica, którą można było zaplanować od razu.

Co sprawdzić:

• czy do kuchni przewidziano kilka osobnych obwodów zamiast jednego „kombinowanego”,
• czy do pomieszczenia technicznego idzie kilka par przewodów lub przewód o większym przekroju plus rezerwowe peszle,
• czy projekt uwzględnia ewentualne przyszłe źródło ciepła (pompa, kocioł elektryczny) także pod kątem obwodów.

Obwód pod EV – nie traktuj go jak „większego gniazdka”

Wallbox to osobny temat – zarówno pod względem elektrycznym, jak i formalnym. Nawet jeśli dziś nie kupujesz auta elektrycznego, przygotowany obwód zdecydowanie ułatwi życie.

Krok 1: zdecyduj, gdzie fizycznie będzie ładowarka – w garażu, pod wiatą, przy ogrodzeniu. To wyznaczy trasę kabla i potrzebę podrozdzielnicy.

Krok 2: przewidź osobny obwód 3-fazowy z rozdzielnicy lub podrozdzielnicy, typowo:

• przewód minimum 5×6 mm² pod ładowarkę do 11 kW,
• zabezpieczenie nadprądowe dobrane pod producenta wallboxa,
• odpowiedni RCD (np. typu A z detekcją DC lub typu B) zgodnie z wymaganiami ładowarki.

Krok 3: przy ograniczonym przydziale mocy zaplanuj od razu licznik lub moduł pomiarowy oraz sterowanie mocą ładowania (moduł komunikujący się z licznikiem głównym lub dedykowanym licznikiem energii).

Co sprawdzić:

• czy obwód EV jest w projekcie osobny, z jasno opisanym przekrojem przewodu i typem RCD,
• czy trasa przewodu do miejsca ładowania jest prosta i możliwie krótka (mniej strat, mniejsze koszty),
• czy przewidziano rezerwę – np. możliwość zwiększenia mocy wallboxa bez wymiany kabla.

Przekroje przewodów „z zapasem” – gdzie się opłaca, a gdzie nie

Nie ma sensu przewymiarowywać każdego kabla w domu, ale są miejsca, gdzie dodatkowy koszt kilku metrów grubszego przewodu szybko się zwraca wygodą i elastycznością.

Rozsądne miejsca na „zapas”:

• zasilanie podrozdzielnicy garażowej – przewód o przekroju dopuszczającym późniejsze dołożenie warsztatu, ładowarki, gniazd 3-fazowych,
• trasa między główną rozdzielnicą a pomieszczeniem technicznym, gdzie będą pompa ciepła, falownik, magazyn energii i automatyka,
• przewód pod przyszły wallbox, jeśli dziś montujesz tylko mocniejsze gniazdo (np. 16 A), ale planujesz ładowarkę za jakiś czas.

Jednocześnie nie ma większego sensu:

• dać przewodów 3×2,5 mm² do każdego pojedynczego punktu oświetleniowego w domu,
• przewymiarowywać krótkich odcinków kilku metrów, gdzie obciążenie jest małe i raczej się nie zmieni (np. pojedyncze gniazdo w pokoju).

Co sprawdzić:

• które przewody są „strategiczne” (garaż, pomieszczenie techniczne, miejsce ładowania),
• czy projektant wyjaśnił, dlaczego w tych miejscach dobrał taki, a nie inny przekrój,
• czy przy długich trasach uwzględniono spadki napięć, a nie tylko minimalne wartości z tabeli.

Trasy kablowe pod PV, magazyn i wallbox – peszle zamiast kucia

Droga z dachu do rozdzielnicy – przygotuj kanał raz

Kabel z paneli do falownika (lub rozdzielnicy, w zależności od systemu) to jedna z trudniejszych do poprawienia tras. Jeśli budynek jest w stanie surowym, to dobry moment, żeby przewidzieć wygodną ścieżkę kablową.

Praktyczny schemat:

• krok 1: zaplanuj miejsce wejścia kabli z dachu (szacht instalacyjny, ściana przy kominie, kanał techniczny),
• krok 2: ułóż peszel lub rurę osłonową o średnicy pozwalającej przeciągnąć kilka przewodów DC lub AC (z zapasem),
• krok 3: wyprowadź ten kanał możliwie blisko miejsca planowanego falownika lub pomieszczenia technicznego.

Przykład: falownik ma wisieć w garażu, a panele na połaci od strony ogrodu. Zamiast prowadzić kable po elewacji, lepiej od razu przewidzieć pusty kanał w ścianie lub stropie z dachu do garażu.

Co sprawdzić:

• czy w projekcie jest konkretna trasa kabli PV (a nie ogólne „prowadzenie w budynku”),
• czy średnica peszla pozwala na ewentualne dołożenie drugiej nitki paneli,
• czy wyjście z dachu i wejście do budynku są tak zaplanowane, by ograniczyć ryzyko przecieków i mostków termicznych.

Miejsce na falownik i magazyn energii – ściana, wentylacja, dostęp

Falownik i magazyn energii nie lubią wysokiej temperatury ani wilgoci. Zanim dociągniesz do nich kable, ustal, gdzie fizycznie mają się znaleźć.

Podstawowe zasady:

• ściana nośna lub solidna konstrukcja – urządzenia swoje ważą, szczególnie moduły magazynu,
• temperatura – pomieszczenie możliwie chłodne, bez silnego nasłonecznienia (nie na poddaszu, które latem ma 40°C),
• dostęp serwisowy – wolne miejsce z przodu i z boku, brak ciasnej wnęki nad pralką,
• odległości od rozdzielnicy – im krótsze przewody AC/DC, tym mniej strat i niższe koszty.

Krok 1: wyznacz odcinek ściany w garażu lub pomieszczeniu technicznym, gdzie zmieszczą się: falownik, magazyn, zabezpieczenia oraz ewentualna podrozdzielnica.

Krok 2: doprowadź w to miejsce peszle z dachu, przewody z rozdzielnicy oraz kanały pod ewentualne przyszłe okablowanie (np. komunikację z licznikiem energii, sieć LAN).

Co sprawdzić:

• czy miejsce dla falownika/magazynu ma zapewnioną cyrkulację powietrza,
• czy odległość od rozdzielnicy nie wymusza prowadzenia kabli „na około”,
• czy przewidziano oddzielne zabezpieczenia i elementy DC (np. wyłącznik p.poż. DC, ochronę przepięciową) blisko falownika lub w rozdzielnicy.

Trasa do wallboxa – garaż, wiata, słupek przy ogrodzeniu

Ładowarka samochodu często jest montowana kilka lat po zakończeniu budowy. Jeśli przewidzisz dziś trasę kabla i miejsce na urządzenie, montaż później trwa godziny, a nie dni.

Trzy typowe scenariusze:

• Garaż w bryle – najprościej doprowadzić przewód bezpośrednio z głównej rozdzielnicy lub garażowej podrozdzielnicy. Peszel w ścianie do miejsca montażu wallboxa pozwoli zmienić model ładowarki bez demolki.
• Wiata przy domu – najlepiej zasilanie z podrozdzielnicy w garażu lub w pomieszczeniu technicznym. Warto ułożyć kabel w ziemi (w rurze) od razu, nawet jeśli dziś zakończysz go tylko w skrzynce przy wiacie.
• Stanowisko przy ogrodzeniu – tu często opłaca się osobna mała szafka z zabezpieczeniami przy słupku. Z domu doprowadzasz tylko jeden dobrze dobrany kabel w ziemi.

Krok 1: zaplanuj trasę w taki sposób, by unikać krzyżowania z innymi instalacjami (kanalizacja, woda, gaz).

Krok 2: ułóż dokumentację – rysunek lub zdjęcia, w którym miejscu biegnie kabel/peszel. Za kilka lat przy pracach w ogrodzie będzie to bezcenne.

Co sprawdzić:

• czy przewidziano peszle lub rury w ziemi pod przyszły przewód do wallboxa,
• czy miejsce montażu ładowarki ma zapewnione warunki pracy (zadaszenie, brak kałuż pod nogami użytkownika, wygodny dostęp do auta),
• czy w projekcie opisano sposób ochrony mechanicznej przewodów (szczególnie na zewnątrz i w strefach narażonych na uszkodzenia).

Trasy kablowe pod „smart” i komunikację – małe peszle, duża różnica

Magazyn energii, falownik i wallbox coraz częściej współpracują z licznikami energii, modułami sterującymi i systemem smart home. Zostawienie miejsca tylko na przewody zasilające to za mało.

Dobry nawyk przy stanie surowym:

• krok 1: od rozdzielnicy głównej do pomieszczenia technicznego, garażu i miejsca falownika poprowadź osobne, cienkie peszle pod przewody sygnałowe (skrętka, magistrale komunikacyjne),
• krok 2: przynajmniej do licznika energii i do miejsca falownika dociągnij skrętkę (Ethernet) – nawet jeśli dziś jej nie wykorzystasz,
• krok 3: przy planowanej integracji z systemem inteligentnego domu przewidź „punkt zbiorczy” automatyki w pobliżu rozdzielnicy.

Co sprawdzić:

• czy kabli sygnałowych nie trzeba będzie prowadzić razem z kablami zasilającymi dużej mocy (zakłócenia, utrudniona instalacja),
• czy w ścianach zostawiono przynajmniej kilka wolnych peszli między kluczowymi punktami: rozdzielnica – pomieszczenie techniczne – garaż,
• czy projektant przewidział miejsce na elementy sterujące (moduły DIN w rozdzielnicy, dodatkowe puszki instalacyjne).

Integracja PV, magazynu energii i ładowania EV – jak to ma razem działać

Proste priorytety energii – dom, magazyn, samochód

Zanim zaczniesz dyskusję o konkretnym falowniku czy magazynie, dobrze ułożyć w głowie prostą kolejność: co ma być zasilane w pierwszej kolejności, a co może poczekać.

Typowy, sensowny schemat:

• priorytet 1: bieżące zużycie domu (kuchnia, pompa ciepła, wentylacja, gniazda),
• priorytet 2: magazyn energii – ładowanie z nadwyżek PV, aby wieczorem wziąć energię „z własnego akumulatora”,
• priorytet 3: ładowanie EV – z nadwyżek ponad to, co trafia do domu i magazynu, lub w wybranych godzinach, gdy energia z sieci jest tańsza.

Krok 1: zdecyduj, czy chcesz, by samochód ładował się głównie z nadwyżek PV, czy ma być ładowany „na sztywno” w określonych godzinach (np. nocna taryfa).

Krok 2: upewnij się, że wybrany falownik/magazyn i wallbox potrafią wymieniać informacje o dostępnej mocy (protokół, producent, możliwość integracji).

Przykład: jeśli magazyn ma pojemność stosunkowo małą, a auto ładowane jest rzadko, bez sensu jest „wciskać” każdą nadwyżkę w samochód. Lepiej najpierw doładować magazyn, żeby wieczorem dom nie pobierał energii z sieci.

Co sprawdzić:

• czy system, który wybierasz, ma możliwość ustawienia priorytetów zasilania (dom/magazyn/EV),
• czy wallbox obsługuje tryb ładowania z nadwyżek PV lub ma wejście sterujące z zewnętrznego sterownika,
• czy projektant przewidział miejsce i okablowanie pod licznik energii mierzący przepływy do/z sieci (to on często steruje całym algorytmem).

Tryb pracy na zasilaniu awaryjnym – co naprawdę ma działać

Magazyn energii często kusi wizją „prądu podczas awarii”. Żeby uniknąć rozczarowania, trzeba jasno określić, które obwody będą zasilane z akumulatora, a które odcięte.

Praktyczny podział wygląda zazwyczaj tak:

• obwody krytyczne – lodówka, obwody oświetlenia, router/internet, sterowanie pompą ciepła, kilka gniazd w kuchni i salonie,
• obwody wyłączane – płyta indukcyjna, piekarnik, klimatyzacja, ładowarka EV, gniazda warsztatowe 3-fazowe.

Krok 1: wskaż projektantowi listę obwodów, które mają być zasilane w trybie awaryjnym – często tworzy się dla nich osobną podrozdzielnicę lub wydzieloną sekcję rozdzielnicy.

Krok 2: upewnij się, że magazyn energii i falownik w trybie awaryjnym nie będą obciążone urządzeniami dużej mocy (jak wallbox czy płyta indukcyjna).

Błąd, który często się pojawia: wszystkie obwody domu wpięte za jednym falownikiem hybrydowym bez wydzielenia sekcji „backup”. Efekt – przy awarii sieci trzeba ręcznie wyłączać duże odbiorniki, bo instalacja nie jest logicznie podzielona.

Co sprawdzić:

• czy w projekcie rozdzielnicy jest wyraźne wydzielenie obwodów zasilanych z magazynu w trybie awaryjnym,
• czy moc falownika i pojemność magazynu odpowiadają temu, co planujesz utrzymać (nie tylko sumaryczna moc, ale typowe jednoczesne obciążenie),
• czy ładowarka EV będzie fizycznie odłączana w trybie awaryjnym (osobne zabezpieczenie poza sekcją „backup”).

Komunikacja i sterowanie – kto ma „dowodzić” systemem

Gdy pojawia się PV, magazyn i EV, w systemie przybywa sterowników. Bez jasnej koncepcji sterowania łatwo o chaos: każdy producent ma swoją aplikację, a użytkownik gubi się w ustawieniach.

Prosty model zarządzania:

• warstwa pomiarowa – liczniki energii (główny, dodatkowy na EV, ewentualnie na pompę ciepła),
• warstwa sterująca – falownik/magazyn (często działają jako nadrzędny kontroler) lub niezależny sterownik energii,
• odbiorniki sterowane – wallbox, pompa ciepła, niektóre gniazda/obwody (np. bojler).

Krok 1: zdecyduj, czy chcesz oprzeć się głównie na ekosystemie jednego producenta (falownik + magazyn + wallbox), czy przygotować się pod bardziej otwarty system (przewody sygnałowe, integracja z systemem smart home).

Krok 2: w projekcie przewidź miejsce na dodatkowe moduły – liczniki na szynę DIN, przekaźniki, sterowniki – oraz osobne peszle pod sygnałowe przewody do kluczowych urządzeń.

Przykład: wallbox, który ma wejście „zewnętrzne sterowanie mocą”, możesz wpiąć do sterownika energii, który na bieżąco oblicza dostępną moc z PV i magazynu. W efekcie auto ładuje się dynamicznie – bez ręcznego zmieniania prądu ładowania w aplikacji.

Co sprawdzić:

• czy projekt elektryczny obejmuje przewody sygnałowe między licznikiem, falownikiem, magazynem i wallboxem,
• czy wybrane urządzenia „rozmawiają” ze sobą (protokół, kompatybilność, dostępne integracje),
• czy w rozdzielnicy zostały wolne moduły na dodatkowe liczniki i sterowniki, które możesz dołożyć za kilka lat.

Współpraca z projektantem i elektrykiem – jak rozmawiać, żeby uniknąć przeróbek

Lista pytań do projektanta instalacji

Projekt instalacji pod PV, magazyn i EV nie musi być skomplikowany, ale wymaga kilku konkretnych decyzji, które rzutują na koszty za 5–10 lat. Poniższe pytania pomagają uporządkować rozmowę.

• Gdzie fizycznie będzie główna rozdzielnica i jakie są możliwości dołożenia modułów (miejsca na szynie DIN, zapas w obudowie)?
• Jakie są przewidziane podrozdzielnice (garaż, pomieszczenie techniczne, wiata) i jakie mają mieć przydzielone moce?
• Jakim przekrojem są zasilane: podrozdzielnica garażowa, miejsce falownika/magazynu, przyszła ładowarka EV?
• Jakie trasy peszli są przewidziane: z dachu do falownika, z rozdzielnicy do miejsca wallboxa, do wiaty, do słupka przy ogrodzeniu?
• Jak są podzielone obwody krytyczne (pod backup z magazynu) i obwody o dużej mocy, które będą odłączane przy pracy awaryjnej?
• Jak zaplanowano ochronę przepięciową (DC/AC) i uziemienie w kontekście PV i zewnętrznych przewodów do wallboxa?
• Gdzie będą montowane elementy sterujące i liczniki – czy jest na nie miejsce i dojazd przewodów sygnałowych?

Co sprawdzić:

• czy po rozmowie otrzymasz zaktualizowany schemat i opis, a nie tylko ustne deklaracje,
• czy projektant uwzględnił Twój scenariusz docelowy (np. dwa auta elektryczne zamiast jednego),
• czy w dokumentacji są czytelne opisy obwodów i rezerw (oznaczenia „PV”, „EV”, „magazyn energii”, „backup”).

Najczęstsze błędy przy przygotowaniu instalacji pod PV/EV

W praktyce powtarza się kilka wpadek, które mocno podnoszą koszty modernizacji.

• Brak miejsca w rozdzielnicy – wszystkie moduły zajęte, brak rezerwy na zabezpieczenia PV, magazynu, wallboxa i ochronę przepięciową.
• Za cienkie przewody do garażu – podrozdzielnica zasilana przewodem, który wystarcza na światło i kilka gniazd, ale nie na ładowarkę i warsztat.
• Brak peszli z dachu – kable PV prowadzone po elewacji, bo nie przewidziano żadnej trasy w ścianach lub stropie.
• Wspólne obwody dla dużych odbiorników – pompa ciepła, płyta indukcyjna i inne duże urządzenia „powieszone” razem, co utrudnia sterowanie i diagnostykę.
• Brak kabli sygnałowych – potem trudno zintegrować falownik, magazyn i wallbox, bo do licznika i rozdzielnicy nie ma doprowadzonej skrętki.
• Niedoszacowany przydział mocy – wnioskowanie o zwiększenie mocy dopiero po montażu PV i EV, co komplikuje formalności i terminy z zakładem energetycznym.

Co sprawdzić:

• czy projekt „na papierze” zawiera rezerwę miejsca i mocy, a nie jest policzony „na styk”,
• czy przewidziano trasy kablowe i peszle dla wszystkich trzech elementów: PV, magazynu i ładowarki EV,
• czy w dokumentacji wyraźnie zaznaczono, co jest zrobione teraz, a co przygotowane „pod przyszłość”.

Krótka lista kontrolna inwestora

Dla porządku można przejść po kilku punktach zanim podpiszesz projekt lub umowę z wykonawcą.

• Masz na planie oznaczone miejsce na falownik, magazyn energii i główną rozdzielnicę, z zachowaniem dojść serwisowych.
• Przewidziano osobny obwód pod przyszłą ładowarkę EV wraz z opisanym przekrojem przewodu i typem zabezpieczeń.
• Do garażu/wiaty prowadzi kabel o przekroju pozwalającym na późniejsze zwiększenie obciążenia (ładowarka, warsztat).
• Między dachem a miejscem falownika zaplanowano peszel lub kanał techniczny z zapasem na dodatkowe przewody.
• Rozdzielnica ma kilka wolnych modułów na zabezpieczenia PV, magazynu energii, wallboxa i ochronę przepięciową.
• W kluczowe punkty (licznik, falownik, wallbox, pomieszczenie techniczne) doprowadzono przewody sygnałowe lub przynajmniej puste peszle.
• W projekcie wydzielono obwody krytyczne do zasilania z magazynu energii w trybie awaryjnym.

Jeżeli na większość z tych punktów można odpowiedzieć „tak” i masz to narysowane oraz opisane w dokumentacji, instalacja jest dobrze przygotowana na fotowoltaikę, magazyn energii i przyszłe ładowanie samochodu elektrycznego – bez zbędnego kucia ścian za kilka lat.

Najważniejsze wnioski

• Krok 1 to rzetelna lista: osobno spisz wszystkie obecne „duże” odbiorniki oraz planowane inwestycje (PV, magazyn, EV, pompa ciepła, warsztat) – dopiero ten obraz pokazuje, czy dom jest lekko, czy bardzo prądożerny.
• Krok 2 to scenariusze użytkowania: policz, co realnie będzie działać jednocześnie (np. zimowy wieczór: pompa ciepła + bojler + płyta indukcyjna + ładowanie EV) – od tego zależy sensowna moc wallboxa, potrzeba zwiększenia przydziału mocy i podział obwodów.
• Etap inwestycji definiuje możliwości: w nowym domu i przy generalnym remoncie tanio zaplanujesz większą rozdzielnicę, peszle z dachu, kable „na przyszłość” pod EV i podział obwodów; w gotowym, wykończonym budynku trzeba częściej korzystać z tras zewnętrznych, podrozdzielnic i minimalizować kucie.
• Dobry plan instalacji to także decyzje o priorytetach: czy ładowanie EV można przesunąć na noc, czy magazyn energii ma zasilać dom awaryjnie, czy tylko zwiększać autokonsumpcję PV – te wybory bezpośrednio wpływają na projekt i koszty.
• Przydział mocy i zabezpieczenie główne to punkt kontrolny numer jeden: w domach z pompą ciepła, płytą indukcyjną, warsztatem i (jednym lub dwoma) EV bardzo często trzeba rozważyć zwiększenie mocy, inaczej będziesz walczyć z „wybijającym” zabezpieczeniem.

Bibliografia

• PN-HD 60364 Instalacje elektryczne niskiego napięcia. Polski Komitet Normalizacyjny – Podstawowe wymagania projektowe i ochronne dla instalacji domowych
• PN-EN 62446-1 Systemy fotowoltaiczne (PV) podłączone do sieci. Polski Komitet Normalizacyjny – Wymagania dotyczące projektowania, badań i dokumentacji instalacji PV
• Warunki przyłączenia do sieci elektroenergetycznej dla odbiorców energii elektrycznej. Polskie Sieci Elektroenergetyczne – Zasady przydziału mocy, parametrów przyłącza i zabezpieczeń głównych
• Instalacje elektryczne w praktyce. Poradnik projektanta i instalatora. Wydawnictwo SEP (2020) – Praktyczne zasady doboru obwodów, zabezpieczeń i rozdzielnic w domach
