Domowa instalacja trójfazowa: jakie urządzenia warto podłączyć i jak rozłożyć obciążenia

Po co domowa instalacja trójfazowa i kiedy ma sens

Domowa instalacja trójfazowa ma sens wtedy, gdy w budynku pojawia się więcej urządzeń o większej mocy, a użytkownik oczekuje stabilnej pracy instalacji, bez spadków napięcia i bez ciągłego wybijania zabezpieczeń. Chodzi nie tylko o „siłę” w garażu, ale o świadome zarządzanie mocą w całym domu.

Różnice między zasilaniem jednofazowym a trójfazowym

W zasilaniu jednofazowym cały dom oparty jest na jednej fazie L i przewodzie neutralnym N. Oznacza to, że wszystkie urządzenia rywalizują o tę samą moc dostępną z jednego obwodu zasilającego (w uproszczeniu). Gdy włączysz kilka mocnych odbiorników naraz – np. płytę indukcyjną, czajnik, piekarnik i pralkę – prąd może przekroczyć dopuszczalne wartości i zadziała zabezpieczenie nadprądowe.

Instalacja trójfazowa rozkłada obciążenie na trzy fazy: L1, L2 i L3. Do tego dochodzi wspólny przewód neutralny N i przewód ochronny PE. Dzięki temu:

• można podłączyć urządzenia typowo trójfazowe (silniki, duże płyty, pompy ciepła),
• rozłożyć obciążenia między fazy, aby żaden z przewodów nie był przeciążony,
• uzyskać większą łączną moc przyłączeniową bez nadmiernego obciążania pojedynczej fazy.

W praktyce oznacza to, że przy instalacji trójfazowej ten sam dom może korzystać z większej liczby urządzeń elektrycznych jednocześnie, bez uciążliwego wyłączania się zabezpieczeń i bez widocznych spadków napięcia (miganie świateł, „przygasanie” przy rozruchu silników).

Typowe sytuacje, kiedy przyłącze trójfazowe się opłaca

Instalacja trójfazowa w domu jest szczególnie sensowna w kilku powtarzających się scenariuszach:

• Nowe budownictwo – dziś standardem przy nowych domach jednorodzinnych jest przyłącze trójfazowe. Łatwiej od razu zaplanować odpowiednią moc przyłączeniową, niż potem modernizować starą instalację jednofazową.
• Duży dom lub dwa lokale – gdy w jednym budynku funkcjonują dwa mieszkania, część mieszkalna i biurowa, albo mieszkanie + lokal usługowy. Przy dużej liczbie odbiorników i dwóch kuchniach, jedna faza szybko staje się wąskim gardłem.
• Dom z garażem lub warsztatem – sprężarki, spawarki, podnośniki, większe elektronarzędzia, wciągarki, nagrzewnice warsztatowe. Większość z nich wymaga „siły” albo przynajmniej mocnych obwodów jednofazowych.
• Planowana fotowoltaika – przy większych instalacjach PV inwerter często pracuje trójfazowo. Operatorzy sieci przy większych mocach wręcz wymagają rozkładu energii między fazy.
• Pompa ciepła i ogrzewanie elektryczne – pompy ciepła (szczególnie gruntowe lub większe powietrzne) oraz elektryczne źródła ciepła (bojlery, nagrzewnice) potrzebują stabilnego zasilania, często na kilku fazach.
• Duża płyta indukcyjna i rozbudowana kuchnia – płyta, piekarnik, zmywarka, ekspres ciśnieniowy, mikrofalówka, okap, oświetlenie. Kuchnia potrafi w szczycie zużywać bardzo dużo mocy.
• Ładowanie samochodu elektrycznego – wallboxy 3-fazowe pozwalają ładować szybciej i bardziej równomiernie obciążają sieć.

Ograniczenia przyłącza jednofazowego – skąd „wiecznie wybija”

Przyłącze jednofazowe w typowym mieszkaniu w starym budownictwie ma niewielką moc, np. 4–8 kW. Gdy dom lub mieszkanie jest modernizowane, pojawia się płyta indukcyjna, dodatkowe urządzenia, klimatyzacja – zaczyna brakować zapasu mocy.

Skutki niedoszacowanej mocy jednofazowej:

• wybijanie głównego zabezpieczenia przy włączeniu kilku mocnych odbiorników naraz,
• wyraźne spadki napięcia: przygasanie oświetlenia przy starcie pralki czy odkurzacza,
• ograniczenia w rozbudowie – brak możliwości montażu mocniejszych urządzeń.

W skrajnym przypadku inwestor ogranicza się do „gaszenia pożarów”: wyłącza jedne urządzenia, żeby włączyć inne. Z punktu widzenia komfortu użytkowania i bezpieczeństwa jest to rozwiązanie tymczasowe.

Przykład: małe mieszkanie vs dom z warsztatem

W małym mieszkaniu w bloku, gdzie główne odbiorniki to lodówka, pralka, zmywarka, czajnik, komputer i oświetlenie – zasilanie jednofazowe często wystarczy, jeśli moc przyłączeniowa nie jest zbyt niska, a obwody w mieszkaniu są sensownie rozdzielone (kilka osobnych bezpieczników).

W domu jednorodzinnym z garażem-warsztatem sytuacja wygląda inaczej. Gdy pojawi się płyta indukcyjna, piekarnik, klimatyzacja, pompa ciepła powietrzna, sprężarka w garażu oraz np. niewielka instalacja fotowoltaiczna – bez przyłącza trójfazowego trudno wszystko zasilić stabilnie. W takim scenariuszu rozsądne jest przejście na trzy fazy i świadome rozłożenie obciążeń.

Co sprawdzić przed decyzją o instalacji trójfazowej

Przed rozmową z elektrykiem i operatorem sieci energetycznej warto przygotować kilka danych:

• aktualne warunki przyłączeniowe – dokument od operatora, w którym jest określona moc przyłączeniowa i typ przyłącza (1F/3F),
• obecną moc przyłączeniową (w kW) i wartość zabezpieczenia głównego (np. 25 A),
• typ licznika – czy jest to licznik jednofazowy czy trójfazowy,
• listę istniejących i planowanych odbiorników dużej mocy (płyta, piekarnik, pompa ciepła, fotowoltaika, ładowarka EV).

Co sprawdzić po tej sekcji: czy obecna moc przyłączeniowa i typ zasilania (1F/3F) wystarczą dla planowanych urządzeń; czy konieczna jest zmiana warunków przyłączeniowych u operatora.

Podstawy instalacji trójfazowej w domu – co trzeba rozumieć

Fazy, przewód neutralny i ochronny – prosty obraz przepływu prądu

Instalacja trójfazowa w domu opiera się na pięciu podstawowych przewodach:

• L1, L2, L3 – trzy przewody fazowe, każdy „niesie” napięcie względem przewodu neutralnego,
• N – przewód neutralny, drogą powrotną prądu w obwodzie,
• PE – przewód ochronny, służący głównie do ochrony przed porażeniem i uszkodzeniami urządzeń.

Urządzenie jednofazowe (np. czajnik, pralka) podłączone jest między jedną fazę (L1 lub L2 lub L3) a neutralny N. Urządzenie trójfazowe (np. silnik, płyta indukcyjna w pełnym trybie 3F) podłączane jest do trzech faz jednocześnie, czasem również z wykorzystaniem przewodu neutralnego, zależnie od konstrukcji.

Prąd w przewodach fazowych i neutralnym zmienia kierunek 50 razy na sekundę (50 Hz), ale z punktu widzenia użytkownika ważniejsze jest, że przewód PE nie przenosi prądu roboczego, a służy do odprowadzania prądów zwarciowych i upływowych. Dzięki temu wyłączniki różnicowoprądowe i zabezpieczenia nadprądowe mogą zadziałać prawidłowo.

Napięcie 230 V a 400 V w praktyce użytkownika

W gniazdku domowym pojawia się napięcie 230 V między fazą L a neutralnym N. W instalacji trójfazowej między dowolnymi dwoma fazami (L1–L2, L2–L3, L1–L3) występuje napięcie ok. 400 V. Wynika to z przesunięcia fazowego między poszczególnymi fazami o 120°.

Dlaczego to ważne? Bo niektóre urządzenia korzystają tylko z napięcia 230 V (większość sprzętów domowych), inne natomiast mają konstrukcję umożliwiającą zasilanie 400 V międzyfazowo lub korzystają jednocześnie z kilku faz, ale nadal pracują na 230 V względem N (np. płyta podłączona do 2F lub 3F, ale każdy moduł grzeje z 230 V).

Typowe rozróżnienie:

• Urządzenia 1F (230 V) – standardowe gniazdka, większość AGD, część klimatyzatorów, elektronika.
• Urządzenia 3F (400 V) – silniki warsztatowe, część pomp ciepła, większe nagrzewnice, niektóre bojlery.
• Urządzenia wielofazowe 230 V – np. płyty indukcyjne, które dzielą moc między kilka faz, ale niekoniecznie używają 400 V międzyfazowego.

Rola przewodu PE i różnicówki w bezpieczeństwie

Przewód ochronny PE łączy metalowe obudowy urządzeń z potencjałem ziemi. Jeśli dojdzie do uszkodzenia izolacji i faza dotknie obudowy, prąd zwarciowy popłynie do ziemi przez PE, a zabezpieczenia zadziałają – odetną zasilanie. To absolutna podstawa bezpieczeństwa użytkownika.

Wyłącznik różnicowoprądowy (RCD) porównuje prąd wypływający przewodami fazowymi z prądem wracającym przewodem neutralnym. Jeśli pojawi się różnica (czyli część prądu „ucieka” inną drogą, np. przez ciało człowieka do ziemi), RCD odłącza zasilanie. W instalacjach trójfazowych stosuje się zarówno różnicówki 3-fazowe (obejmujące kilka faz), jak i jednofazowe dla konkretnych obwodów.

Typy sieci TN-C, TN-S, TN-C-S – co użytkownik powinien wiedzieć

W domach w Polsce najczęściej występują sieci typu TN-C, TN-S lub TN-C-S.

• TN-C – wspólny przewód PEN pełni rolę zarówno neutralnego, jak i ochronnego. W nowych instalacjach wewnątrz budynku nie powinno się już wykonywać TN-C. Stosuje się rozdział PEN na N i PE w złączu lub rozdzielnicy głównej.
• TN-S – osobne przewody N i PE od samego transformatora do budynku. To rozwiązanie docelowe i najbezpieczniejsze.
• TN-C-S – do budynku dochodzi wspólny przewód PEN, a w rozdzielnicy lub złączu jest on rozdzielany na osobne N i PE.

Przy modernizacji starej instalacji jednofazowej na trójfazową bardzo istotne jest sprawdzenie, w którym miejscu następuje rozdział przewodu PEN na N i PE oraz czy jest on wykonany poprawnie (odpowiedni przekrój, uziemienie). To zadanie dla elektryka, ale użytkownik powinien być świadomy, że brak przewodu PE w gniazdach to poważny problem.

Co sprawdzić po tej sekcji: czy w rozdzielnicy faktycznie są rozdzielone N i PE, czy wszystkie gniazda w ważnych pomieszczeniach (kuchnia, łazienka, warsztat) mają dostępny przewód ochronny, jaki typ różnicówek jest zainstalowany.

Jakie urządzenia realnie korzystają z zasilania trójfazowego

Urządzenia typowo trójfazowe w domu i wokół domu

Nie każde „mocne” urządzenie musi być zasilane trójfazowo. Jednak część sprzętów domowych jest projektowana wprost pod 3 fazy, z uwagi na moc i sposób pracy.

Do typowo trójfazowych odbiorników w domach należą:

• Silniki trójfazowe – w sprężarkach, podnośnikach samochodowych, niektórych pompach głębinowych, wciągarkach, maszynach stolarskich. Silnik 3F pracuje stabilniej, ma lepszy moment rozruchowy i jest bardziej odporny niż konstrukcje 1F o podobnej mocy.
• Pompy ciepła trójfazowe – większe jednostki, szczególnie gruntowe, często wymagają 3 faz do równomiernego rozkładu obciążenia i zapewnienia odpowiedniego rozruchu sprężarki.
• Duże nagrzewnice i bojlery trójfazowe – stosowane w garażach, halach, większych domach. Dzięki trzem fazom moc jest rozkładana, a przewody nie są przeciążane.
• Niektóre rekuperatory i centrale wentylacyjne – w większych domach, z dużymi silnikami wentylatorów.

W przypadku tych urządzeń instalacja trójfazowa nie jest „luksusem”, tylko warunkiem działania. Bez dostępu do 3 faz ich montaż może być całkowicie niemożliwy albo ekonomicznie bezsensowny.

Płyta indukcyjna, piekarnik, kuchnia elektryczna – warianty przyłączeniowe

Płyta indukcyjna to jedno z najczęściej omawianych urządzeń przy rozmowach o „prądzie trójfazowym”. W rzeczywistości większość płyt dostępnych na rynku pracuje na 230 V, ale może być podłączona na kilka faz w celu podziału mocy.

Typowe warianty przyłączeniowe płyt:

Przykładowe schematy podłączenia płyt i kuchni

W kartach katalogowych producenci podają kilka schematów, np.:

• 1F / 230 V, pełna moc na jednej fazie – wszystkie pola grzejne zasilane z jednego przewodu fazowego. Rozwiązanie „awaryjne”, wymaga bardzo mocnego obwodu jednofazowego, zwykle 32 A. Przy kilku polach na raz łatwo dojść do granicy zabezpieczenia.
• 2F / 2×230 V + N – płyta ma wewnątrz podzielone sekcje, np. lewa strona na L1, prawa na L2. To najczęściej stosowany wariant w domach z 3F – pozwala rozdzielić obciążenie między dwie fazy, bez konieczności pełnego przyłącza 3F w samej płycie.
• 3F / 3×230 V + N – płyta korzysta z trzech faz, każda sekcja ma „swoją” fazę. Obciążenia są równiej rozłożone, przewody mniej się grzeją, a komfort gotowania przy pełnej mocy jest większy.

Kluczowe jest, by podłączenie wykonać zgodnie ze schematem z instrukcji. Błędne mostkowanie zacisków (np. zrobione „na pamięć” przez domowego majsterkowicza) może spowodować przegrzanie zacisków, uszkodzenie elektroniki płyty albo wypalenie przewodów.

Piekarnik najczęściej jest urządzeniem jednofazowym, choć zdarzają się modele z możliwością przyłączenia do dwóch faz. Przy większych mocach (np. piekarnik + funkcje parowe + mikrofala) elektryk często zaleca osobny obwód 1F tylko dla piekarnika, nawet gdy korzysta on z tej samej fazy co część płyty.

Co sprawdzić po tej sekcji: schemat podłączenia z instrukcji płyty/piekarnika, przekrój przewodu z rozdzielnicy do kuchni, wartość zabezpieczenia nadprądowego i obecność wyłącznika różnicowoprądowego dla obwodu kuchennego.

Ładowarki samochodów elektrycznych i hybryd plug-in

Domowa ładowarka (wallbox) to obecnie jedno z najbardziej „prądożernych” urządzeń w domu. Tu instalacja trójfazowa daje wyraźne korzyści.

Typowe warianty ładowania:

• jednofazowe 230 V – prąd 16–32 A, ładowanie powolne, często kilka–kilkanaście godzin,
• trójfazowe 400 V – najczęściej 3×16 A (ok. 11 kW mocy ładowania), co znacząco skraca czas.

Świadome podejście wygląda tak:

1. Krok 1: sprawdź, jaką maksymalną moc ładowania obsługuje samochód po AC (nie każdy przyjmie 3×16 A).
2. Krok 2: sprawdź moc przyłączeniową domu – czy „udźwignie” jednoczesną pracę ładowarki, płyty, pompy ciepła i reszty sprzętów.
3. Krok 3: zaplanuj osobny obwód trójfazowy dla wallboxa, z własną różnicówką (często typu A lub B, zgodnie z wymaganiami producenta).

Typowym błędem jest założenie, że skoro auto „umiarkowanie” korzysta z ładowarki (np. głównie nocą), to nie ma potrzeby uwzględniać go przy planowaniu mocy przyłączeniowej. Potem okazuje się, że przy ładowaniu nocnym nie da się włączyć pralki, zmywarki i bojlera naraz, bo wybija główne zabezpieczenie.

Co sprawdzić po tej sekcji: maksymalną moc ładowania AC w samochodzie, przewidziany typ zabezpieczenia i różnicówki w instrukcji ładowarki, zapas mocy przyłączeniowej w stosunku do innych dużych odbiorników.

Pompy ciepła, klimatyzacja i ogrzewanie elektryczne

Nowoczesne systemy grzewcze i chłodnicze potrafią „zjeść” lwią część dostępnej mocy. Przy ich doborze instalacja trójfazowa bardzo często jest wymagana przez producenta.

Najczęstsze przypadki:

• Pompa ciepła powietrze–woda – mniejsze jednostki bywają jednofazowe, większe (obsługujące cały dom) często są trójfazowe. Trójfazowy sprężarkowy układ chłodniczy startuje łagodniej i mniej „szarpie” napięcie w instalacji.
• Klimatyzatory typu split – w domach jednorodzinnych najczęściej są jednofazowe, ale przy większych multisplitach lub układach komercyjnych spotyka się zasilanie 3F.
• Ogrzewanie elektryczne (maty, kable, promienniki, nagrzewnice) – w większych instalacjach podłogowych czy garażowych opłaca się rozdzielić obciążenia między kilka faz, a nie „pakować” wszystkiego w jedną.

Przy pompach ciepła szczególnie ważne jest, by wyodrębnić osobny obwód lub zestaw obwodów dla jednostki zewnętrznej, ewentualnego grzałkowego dogrzewania i sterowania. Pozwala to łatwo diagnozować usterki i unikać przeciążeń obwodów ogólnych.

Co sprawdzić po tej sekcji: czy producent pompy/klimatyzatora wymaga zasilania 3F, jaką moc chwilową pobiera urządzenie przy rozruchu, oraz czy obwody grzewcze nie są podłączone do tych samych faz, co mocno obciążone obwody kuchni.

Instalacja fotowoltaiczna i współpraca z siecią 3F

Przy rosnącej popularności PV temat trzech faz wraca bardzo szybko. Inwerter on-grid współpracujący z siecią może być jedno- lub trójfazowy.

Przy małych instalacjach (np. taras, domek letniskowy) stosuje się inwertery jednofazowe. W typowym domu jednorodzinnym, gdzie moc PV rośnie, lepszym rozwiązaniem jest inwerter trójfazowy, bo:

• oddaje energię do wszystkich faz, a nie tylko do jednej,
• zmniejsza ryzyko lokalnych przeciążeń na pojedynczej fazie,
• łatwiej spełnia wymagania operatora sieci dotyczące asymetrii obciążeń.

Planowanie polega na tym, aby:

1. Krok 1: dobrać inwerter (1F/3F) do mocy instalacji i warunków przyłączeniowych.
2. Krok 2: rozłożyć największe odbiorniki tak, by część z nich pracowała w tych godzinach, kiedy PV produkuje energię – i to na różnych fazach.
3. Krok 3: zapewnić odpowiednią ochronę przeciwprzepięciową po stronie AC i DC oraz miejsce w rozdzielnicy dla zabezpieczeń inwertera.

Przykład z praktyki: dom z inwerterem jednofazowym na L1, przy czym płyta indukcyjna, piekarnik i czajnik są również na L1. W słoneczne południe pozornie „nadmiar” energii z PV nie jest w pełni wykorzystywany w domu, bo część odbiorników dużej mocy siedzi na L2 i L3, a inwerter zasila tylko L1. Świadome przeplanowanie obwodów przy okazji modernizacji rozdzielni rozwiązuje taki problem.

Co sprawdzić po tej sekcji: typ i moc falownika, fazę/fazy, na których jest podłączony, oraz rozkład największych odbiorników względem faz wykorzystywanych przez PV.

Ocena zapotrzebowania na moc – krok 1: inwentaryzacja urządzeń

Jak zebrać listę urządzeń – podejście krok po kroku

Inwentaryzacja to nie tylko spis „co stoi w domu”, ale przede wszystkim spis mocy i sposobu użytkowania.

1. Krok 1: przejdź pomieszczenie po pomieszczeniu
   Zapisz wszystkie urządzenia podłączone na stałe (piekarnik, płyta, zmywarka, pralka, suszarka, bojler, pompa ciepła, rekuperator, bramy, warsztat) oraz te, które na pewno chcesz używać w przyszłości (wallbox, klimatyzacja, PV).
2. Krok 2: spisz moc znamionową
   Tabelka na kartce lub w arkuszu: nazwa urządzenia, moc (W lub kW), fazy (1F/3F), lokalizacja, częstotliwość używania.
3. Krok 3: określ scenariusze pracy równoczesnej
   Oddziel codzienność (np. gotowanie + pralka) od rzadkich sytuacji (np. włączenie dużej spawarki w garażu, gdy działa pompa ciepła).

Jeśli nie możesz znaleźć tabliczki znamionowej, pomocne są instrukcje obsługi lub wyszukiwarka internetowa (model + „power” / „moc”). Dla starych urządzeń przyjmuje się czasem wartości orientacyjne, ale przy większych inwestycjach (pompa ciepła, wallbox) dane muszą być dokładne.

Co sprawdzić po tej sekcji: czy dla każdego większego odbiornika masz spisaną moc, typ zasilania (1F/3F) oraz informację, jak często i jak długo pracuje.

Urządzenia ciągłe a szczytowe – co naprawdę obciąża instalację

Nie każdy kilowat „waży” tyle samo. Inaczej zachowuje się urządzenie, które pracuje godzinami, a inaczej takie, które włącza się na kilka minut.

Podział praktyczny:

• Odbiorniki ciągłe/prawie ciągłe – pompa ciepła, rekuperator, akwarium, serwerownia domowa, lodówki, systemy podtrzymania napięcia. Tworzą „tło” obciążenia.
• Odbiorniki okresowe, ale długotrwałe – pralka, suszarka bębnowa, zmywarka, ogrzewanie podłogowe elektryczne.
• Odbiorniki szczytowe – płyta indukcyjna, czajniki, piekarnik przy nagrzewaniu, odkurzacz, ładowarka EV przy szybkim ładowaniu, spawarka, duże elektronarzędzia.

Planowanie mocy przyłączeniowej i rozkładu faz robi się dla realnych scenariuszy szczytowych, a nie dla „teoretycznego maksimum”. Rzadko zdarza się sytuacja, w której absolutnie wszystko działa jednocześnie na pełnej mocy, ale kilka „szczytówek” na jednej fazie potrafi w kilka sekund wybić zabezpieczenie.

Co sprawdzić po tej sekcji: klasyfikację urządzeń na ciągłe, okresowe i szczytowe oraz to, które z nich mogą faktycznie trafić na tę samą fazę.

Prosty bilans mocy – jak oszacować wymagania przyłącza

Po zebraniu danych można zrobić prosty, wstępny bilans.

1. Krok 1: policz sumaryczną moc urządzeń ciągłych – da to orientacyjny poziom „stałego tła”.
2. Krok 2: dodaj główne urządzenia okresowe – przyjmij, że część z nich będzie włączona równocześnie (np. pralka lub suszarka + zmywarka).
3. Krok 3: dodaj kluczowe odbiorniki szczytowe – zwykle co najmniej płyta/piekarnik oraz jedno–dwa „mocne” urządzenia (ładowarka EV, spawarka, duża sprężarka).

Otrzymasz kilka scenariuszy obciążenia: dzienny, wieczorny, zimowy z grzaniem, letni z klimatyzacją. Te liczby porównuje się z obecną mocą przyłączeniową (np. 12 kW, 16 kW, 20 kW). Jeśli w każdym realistycznym scenariuszu wychodzisz znacznie powyżej dostępnej mocy – trzeba myśleć o zwiększeniu przydziału lub o świadomym ograniczaniu jednoczesności (np. sterowanie czasowe, priorytety).

Co sprawdzić po tej sekcji: czy w jakimkolwiek typowym scenariuszu nie przekraczasz mocno dostępnej mocy przyłączeniowej oraz które urządzenia można przesunąć w czasie (np. uruchamiać tylko w nocy).

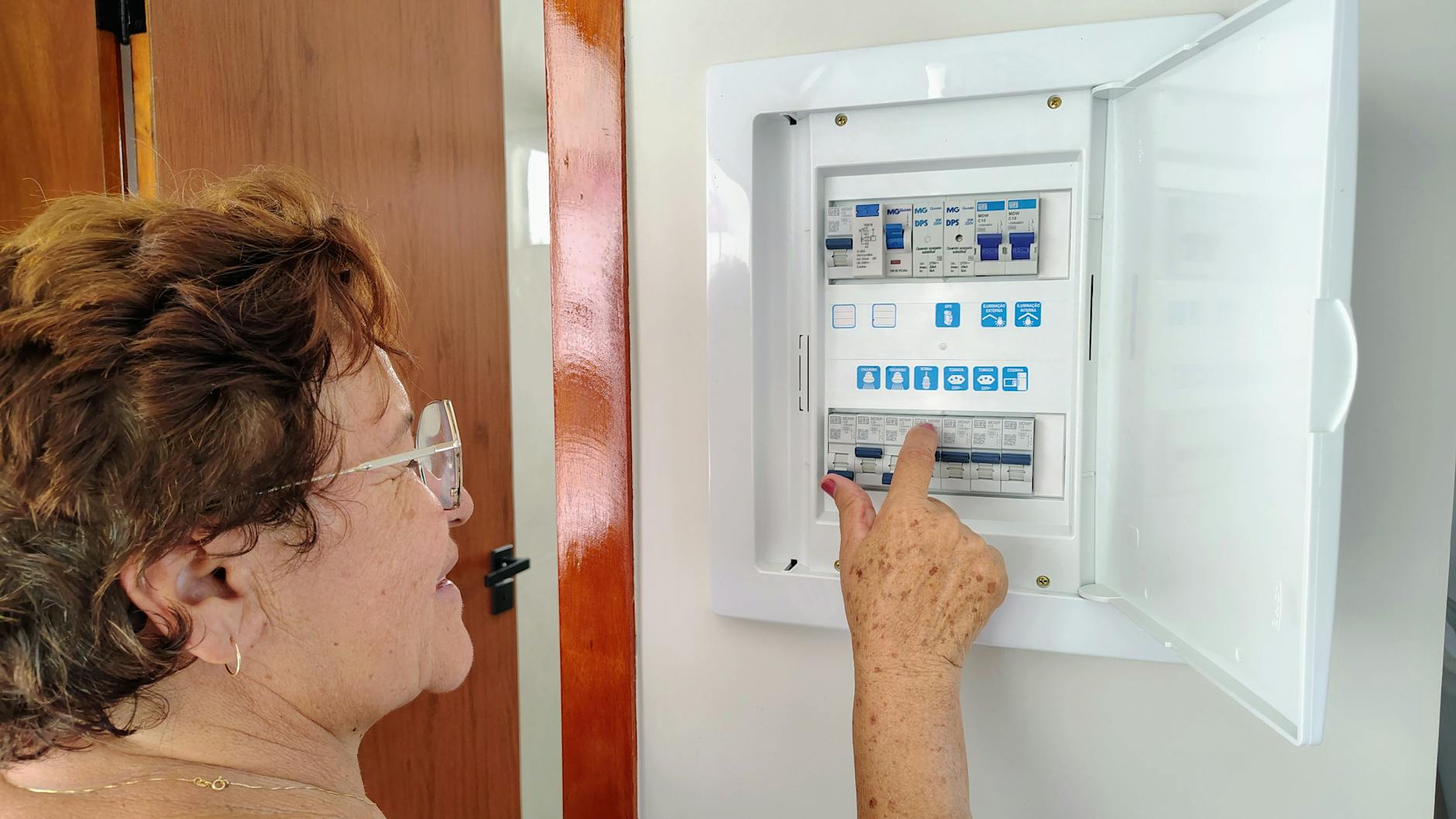

Planowanie rozdzielnicy trójfazowej – jak logicznie rozłożyć obwody

Podział na strefy – kuchnia, łazienki, strefa dzienna, garaż

Rozdzielnicę łatwiej zaplanować, gdy myśli się w kategoriach stref funkcjonalnych, a nie tylko „gniazd i lamp”. Dobrze sprawdza się podział na:

• strefę kuchenną – płyta, piekarnik, zmywarka, lodówka, gniazda robocze nad blatami, okap,
• strefę łazienkową – pralka, suszarka, bojler, gniazda przy umywalkach, ogrzewanie podłogowe,
• strefę dzienną/sypialnie – oświetlenie, gniazda ogólne, rolety, elektronika,
• garaż i warsztat – gniazda 3F, sprężarka, spawarka, brama garażowa, ładowarka EV (często osobny „podrozdzielacz”),
• urządzenia techniczne – pompa ciepła, rekuperator, kotłownia, automatyka, serwerownia domowa.

W każdej strefie wyodrębnia się osobne obwody – tak aby awaria jednego urządzenia nie odcinała zasilania połowie domu. Przykład: zadziałanie różnicówki od zmywarki nie powinno gasić światła w całej kuchni.

Co sprawdzić po tej sekcji: czy rozdzielnica na schemacie projektanta ma wyraźny podział na strefy i czy każde ważne urządzenie ma osobny, dedykowany obwód.

Równomierne obciążenie faz – praktyczne zasady

Przy trzech fazach głównym zadaniem jest takie ułożenie obwodów, aby żadna faza nie była wyraźnie bardziej „dociążona” niż pozostałe. Chodzi zarówno o moc chwilową, jak i o typ odbiorników.

Prosty schemat postępowania:

1. Krok 1: rozpisz obciążenia na jedną tabelę
   Obok listy urządzeń z inwentaryzacji dodaj trzy kolumny: L1, L2, L3. Na początku zostaw je puste.
2. Krok 2: zacznij od największych odbiorników 1F
   Płyta 1F, piekarnik, bojler, pralka, suszarka, ładowarka 1F – rozłóż je równomiernie między fazy. Nie grupuj wszystkiego „dla wygody” na jednej.
3. Krok 3: dopiero potem dodawaj mniejsze obwody
   Oświetlenie, gniazda ogólne, rolety i elektronika uzupełniają bilans, zwykle nie przesądzają o przeciążeniach.

Dobrym zwyczajem jest lekkie „doważenie” faz, na których nie ma dużych odbiorników ciągłych. Przykład: jeśli pompa ciepła 3F ma wyraźnie większe obciążenie na L1 (częste w asynchronicznych sprężarkach), gniazda kuchenne można nieco przesunąć na L2 i L3.

Jeśli są gniazda trójfazowe (np. w garażu), ich obciążenie rozkłada się symetrycznie, ale i tak trzeba patrzeć, co wisi na poszczególnych fazach w domu – podłączona spawarka lub sprężarka pracuje zwykle w określonych godzinach, nie przez całą dobę.

Typowy błąd: projektowanie „na oko”, bez policzenia mocy na każdej fazie. Skutkiem są losowe wybijania zabezpieczeń na jednej fazie przy pozornie niskim całkowitym obciążeniu budynku.

Co sprawdzić po tej sekcji: dla każdej fazy przyjmij scenariusz szczytowy i policz łączną moc – różnice między fazami nie powinny być drastyczne (np. jedna 2–3 razy bardziej obciążona od pozostałych).

Rozmieszczenie obwodów 1F i 3F w rozdzielnicy

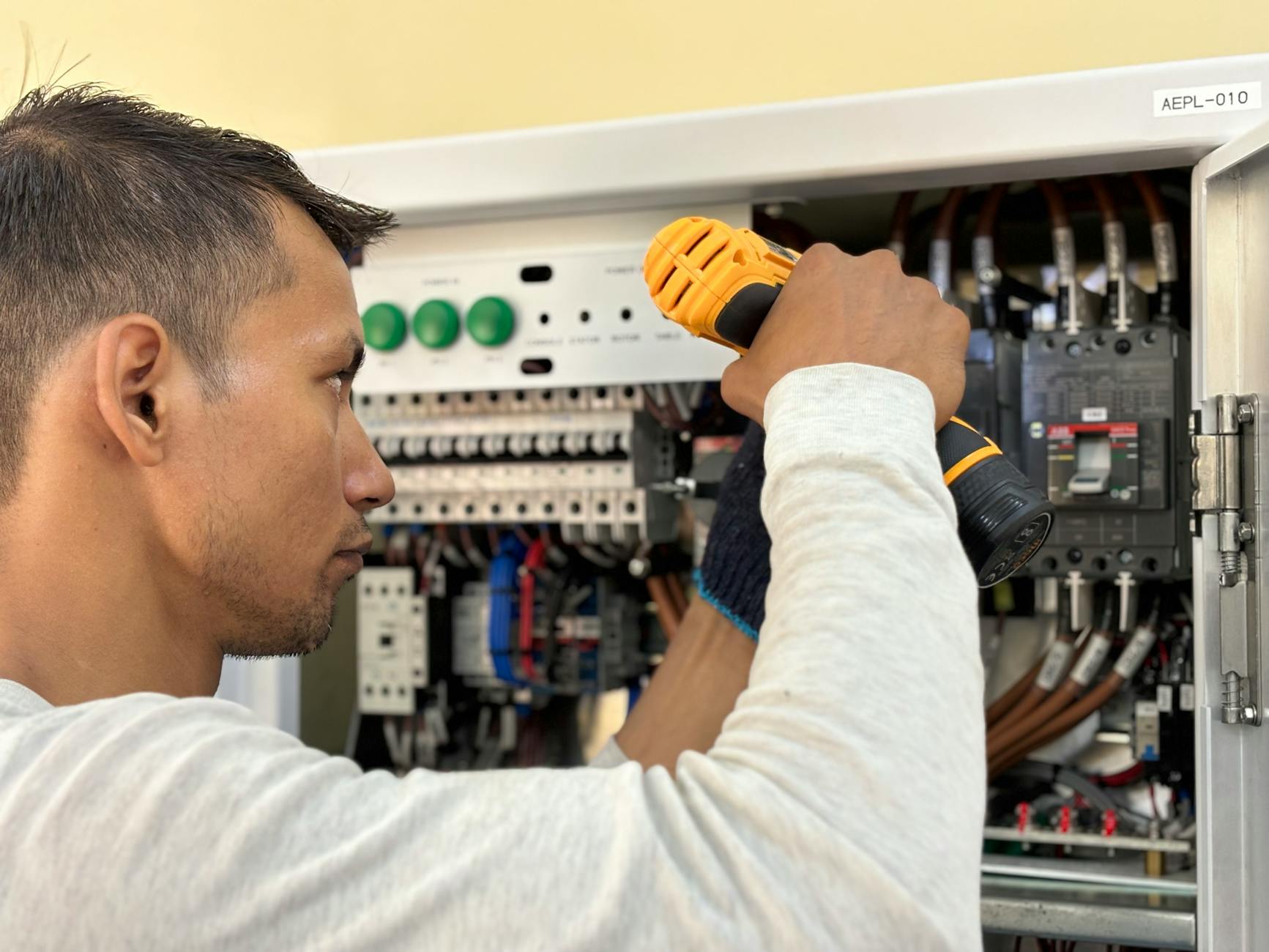

Rozdzielnica trójfazowa to nie tylko „większa skrzynka”. Kolejność zabezpieczeń, grupowanie obwodów i prowadzenie szyn ma znaczenie dla przejrzystości i bezpieczeństwa.

• Obwody 3F – zwykle na początku sekcji, z wyłącznikami nadprądowymi 3-biegunowymi. Dotyczy to płyt 3F, pomp ciepła, dużych silników, gniazd 3F.
• Obwody 1F – rozkładane dalej, pogrupowane fazami. Dobrą praktyką jest wizualne oddzielenie sekcji L1, L2, L3 (np. opisami na drzwiach rozdzielnicy i w schemacie).
• Osobne tory RCD – dla każdej fazy i strefy, tak aby awaria na jednej różnicówce nie gasiła całej części budynku.

W praktyce montuje się np. kilka wyłączników różnicowoprądowych 4-polowych, każdy z zestawem obwodów 1F i ewentualnie jednym 3F. Przy mniejszych instalacjach dopuszcza się RCD 2-polowe na pojedyncze fazy, ale trzeba zachować czytelność i konsekwencję.

Dla serwisu i diagnostyki kluczowy jest dobry opis: numer obwodu, nazwa (np. „kuchnia – gniazda blat L2”), przekrój przewodu i zabezpieczenie. Podczas modernizacji ułatwia to też ewentualne przepinanie obwodów między fazami.

Co sprawdzić po tej sekcji: czy na schemacie rozdzielnicy łatwo zidentyfikować, które obwody są jednofazowe, które trójfazowe oraz z jakimi RCD są powiązane.

Wyłączniki różnicowoprądowe i selektywność zabezpieczeń

Przy instalacji trójfazowej rośnie liczba zabezpieczeń. Chaotyczne rozmieszczenie różnicówek i wyłączników nadprądowych powoduje niepotrzebne wyłączenia większej części domu przy drobnej awarii.

Podstawowe zasady:

• Podział RCD na strefy i typy odbiorników – osobne różnicówki dla kuchni, łazienek, garażu/warsztatu, urządzeń technicznych. W łazienkach i kuchni warto stosować RCD o prądzie różnicowym 30 mA, dla obwodów specjalnych (np. przeciwpożarowych) – inne, zgodne z projektem.
• Selektywność – główne zabezpieczenie (przedlicznikowe) powinno zadziałać jako ostatnie. Niżej w strukturze umieszcza się wyłączniki nadprądowe i RCD o odpowiednio dobranych charakterystykach, aby awaria odcinała tylko najmniejszy możliwy fragment instalacji.
• Typ RCD – przy falownikach (PV, pompy ciepła inwerterowe, ładowarki EV) często wymagane są RCD typu A, F lub B. Dobór typu wynika z instrukcji producenta; ignorowanie tego kończy się fałszywymi zadziałaniami lub brakiem właściwej ochrony.

Częstą pułapką jest „przepakowanie” jednej różnicówki dużą liczbą obwodów z różnych stref. Uszkodzona zmywarka potrafi wtedy odciąć np. część oświetlenia w pokoju dziecięcym, bo ktoś „dorzucił” tam jeszcze kilka obwodów, żeby oszczędzić na kolejnym RCD.

Co sprawdzić po tej sekcji: liczbę i typy RCD, ich podział na strefy oraz to, czy główne zabezpieczenie i zabezpieczenia w rozdzielnicy są dobrane selektywnie względem siebie.

Rezerwa na przyszłe obwody i modernizacje

Domowa instalacja rzadko jest stanem „na zawsze”. Dodatkowa klimatyzacja, rozbudowa warsztatu, drugi wallbox – to częste scenariusze. Przy trzech fazach łatwiej je wkomponować, jeśli od początku zostawi się zapas.

Przydatne jest takie podejście:

1. Krok 1: przewidź 10–30% zapasu miejsca w rozdzielnicy
   Zostaw wolne moduły na przyszłe zabezpieczenia. Upchanie wszystkiego „na styk” zwykle mści się przy pierwszej modernizacji.
2. Krok 2: puste przewody/ rury instalacyjne
   Tam, gdzie spodziewasz się rozbudowy (garaż, podjazd, ogród, poddasze), dobrze jest wyprowadzić peszle czy puste rurki od razu, nawet jeśli dziś nic tam nie podłączasz.
3. Krok 3: wolne moce na fazach
   W bilansie faz zostaw margines mocy, szczególnie na tej, gdzie potencjalnie pojawi się nowe, większe urządzenie.

Przykład praktyczny: przy budowie domu ktoś rezygnuje z ładowarki EV, ale prowadzi od razu przewód 5-żyłowy do garażu i zostawia wolne miejsce na zabezpieczenie. Po kilku latach montaż wallboxa sprowadza się do montażu samego urządzenia, bez kucia ścian i przeróbek głównej rozdzielnicy.

Co sprawdzić po tej sekcji: czy w rozdzielnicy jest fizyczna rezerwa modułów, trasy kablowe do potencjalnych nowych obwodów oraz margines mocy i równowagi faz pod kątem przyszłych urządzeń.

Oznaczenia, dokumentacja i schemat instalacji 3F

Przy trzech fazach i kilkudziesięciu obwodach bez porządnej dokumentacji poruszanie się po instalacji staje się loterią. Dobre oznaczenia oszczędzają czas przy każdej awarii czy modernizacji.

Praktyczny zestaw:

• Czytelny schemat jednokreskowy – z zaznaczeniem faz, RCD, przekrojów przewodów, mocy głównych odbiorników.
• Opis każdego zabezpieczenia – na listwie opisowej w rozdzielnicy, w formie krótkiej, ale jednoznacznej („łazienka dół – gniazda L3”).
• Oznaczenia faz – kolorowe wkładki lub etykiety przy wyjściach z rozdzielnicy i w podrozdzielniach, spójne z dokumentacją.
• Aktualizacja po każdej zmianie – przy dołożeniu nowego obwodu lub zmianie fazy, schemat i opisy muszą zostać skorygowane.

Bez tego trudno np. przenieść pralkę z L1 na L2, aby odciążyć fazę, nie ryzykując pomyłki. Dla kolejnych wykonawców (remonty, rozbudowa) dobra dokumentacja to często jedyna mapa instalacji, gdy ściany są już wykończone.

Co sprawdzić po tej sekcji: czy masz aktualny schemat jednokreskowy, czy każdy wyłącznik w rozdzielnicy jest jasno opisany i czy oznaczenia faz są konsekwentnie stosowane we wszystkich podrozdzielniach i większych puszkach.

Typowe błędy przy planowaniu instalacji trójfazowej

Nawet przy obecności elektryka inwestor może „przepchnąć” niektóre rozwiązania, które później sprawiają problemy. Warto znać najczęstsze potknięcia.

• Koncentracja obciążeń w jednej strefie – np. prawie cała moc „idzie” w kuchnię i garaż, a reszta domu jest traktowana po macoszemu. Efekt: częste wyłączenia przy gotowaniu i pracy narzędzi.
• Brak rozróżnienia obwodów technicznych – pompa ciepła, rekuperator, serwerownia domowa często lądują na tych samych RCD co gniazda ogólne. Awaria czajnika może wtedy zatrzymać ogrzewanie.
• Ignorowanie wymagań producentów – ładowarki EV, pompy ciepła i inwertery PV mają konkretne zalecenia co do zabezpieczeń, przekrojów i typów RCD. „Uniwersalne” podejście bywa ryzykowne.
• Zero rezerwy – brak wolnych modułów, brak zapasu mocy i przewodów na przyszłość. Pierwsza modernizacja oznacza generalny remont rozdzielnicy.
• Brak spójności faz w gniazdach 3F – różne kolejności faz w gniazdach siłowych, co przy urządzeniach obrotowych (silniki) powoduje zmianę kierunku obrotów, a bywa też po prostu niebezpieczne.

Realny przykład: w domu z warsztatem wszystkie gniazda 3F w garażu wpięto pod tę samą różnicówkę, na której wisiały też gniazda ogólne i oświetlenie. Każde zwarcie przy spawaniu czy pracy szlifierką odcinało światło w całym garażu i części domu. Rozdzielenie obwodów i dodanie osobnego RCD dla warsztatu całkowicie zmieniło komfort pracy.

Co sprawdzić po tej sekcji: porównaj swój projekt z listą typowych błędów i zaznacz punkty, które mogą dotyczyć twojej instalacji – szczególnie koncentrację obciążeń, brak rezerwy i zbyt małą separację obwodów technicznych.
