Od czego zacząć: kontekst instalacji z automatyką, PV i ładowarką EV
Rozdzielnia, która obsługuje jednocześnie automatykę budynkową, instalację fotowoltaiczną i ładowarkę pojazdu elektrycznego, wymaga przemyślanego doboru przewodów i zabezpieczeń. Dochodzą tu obwody DC (PV), duże prądy ciągłe (EV), wrażliwe moduły sterujące (automatyka), a także koordynacja zabezpieczeń oraz ochrona przeciwprzepięciowa. Im wcześniej ułożysz plan działania, tym mniej kompromisów po drodze.
Pytania, które pojawiają się najczęściej
Jaki przekrój przewodu do ładowarki 7,4 kW, 11 kW i 22 kW, przy danej długości trasy?
Jak dobrać przewody po stronie DC i AC instalacji PV oraz kiedy stosować zabezpieczenia DC na stringach?
Jak rozdzielić obwody automatyki, aby uniknąć niepotrzebnych zadziałań RCD i zapewnić ciągłość pracy sterowników?
Jaki typ wyłączników różnicowoprądowych do inwertera PV i EVSE? Kiedy typ A, F lub B?
Jak zaplanować ochronę przeciwprzepięciową T1/T2/T3 i uziemienie, by miały sens praktyczny?
Jak policzyć spadek napięcia i sprawdzić warunek samoczynnego wyłączenia zasilania?
Jak ułożyć selektywność i rezerwę mocy w rozdzielni, by mieć miejsce na rozbudowę i łatwo szukać usterek?
Poniżej krok po kroku przejdziesz przez logikę doboru przekrojów i zabezpieczeń tak, aby rozdzielnia pracowała stabilnie i bezpiecznie oraz była przygotowana na rozbudowę.
Normy i zasady, które ustawiają ramy doboru
Układ sieci i uziemienie: TN-C, TN-C-S czy TT
Dobór przekrojów i zabezpieczeń musi uwzględniać układ sieci od operatora (najczęściej TN-C lub TN-C-S, rzadziej TT). W praktyce domowej rozdziale:
TN-C-S: rozdzielenie przewodu PEN na PE i N w złączu lub rozdzielnicy głównej; RCD tylko po stronie TN-S (za punktem rozdziału).
TT: wyższe wymagania dla RCD (stanowią podstawę ochrony przy uszkodzeniu), często niższe prądy zwarciowe – istotne dla doboru wyłączników i warunku samoczynnego wyłączenia.
W obu przypadkach kluczowe jest pewne uziemienie i połączenia wyrównawcze. W rozdzielni z PV i EV przewód ochronny PE prowadzimy konsekwentnie, a szynę PE łączymy z GSU możliwie krótkim i masywnym przewodem.
Dopuszczalny spadek napięcia i obciążalność przewodów
Dobór przekroju to nie tylko „wytrzyma prąd”. Równie ważny jest spadek napięcia i sposób ułożenia przewodów:
Limity spadku napięcia i przykładowe decyzje
W praktyce przyjmuje się: do 3% dla obwodów gniazd i oświetlenia, do 5% dla linii zasilających; dla obwodów EV lepiej celować w ≤3%, a dla wyjścia AC falownika PV w 1–1,5% (mniejsza szansa na odstawianie inwertera). Spadek liczysz z rezystancji pętli przewodów zasilających i powrotnych (dla AC: 2×L), uwzględniając prąd roboczy i przekrój. Gdy wychodzi ponad limit – zwiększ przekrój albo skróć trasę.
Dodatkowo sprawdzasz obciążalność długotrwałą kabla (Iz) po korektach środowiskowych (temperatura, sposób ułożenia, grupowanie). Warunek jest prosty: Iz ≥ In zabezpieczenia oraz Iz ≥ Ib obciążenia, po uwzględnieniu współczynników k.
Krótki przykład (miedziany kabel w rurze, pojedynczy obwód): ładowarka 11 kW (3×16 A), trasa 22 m. Dla 5×4 mm² spadek napięcia zwykle zmieści się w ok. 1–2% i kabel spełni też Iz dla 16 A. Dla 22 kW (3×32 A) i tej samej trasy – 5×6 mm² bywa na granicy spadku, 5×10 mm² daje bezpieczny zapas oraz lepszą selektywność.

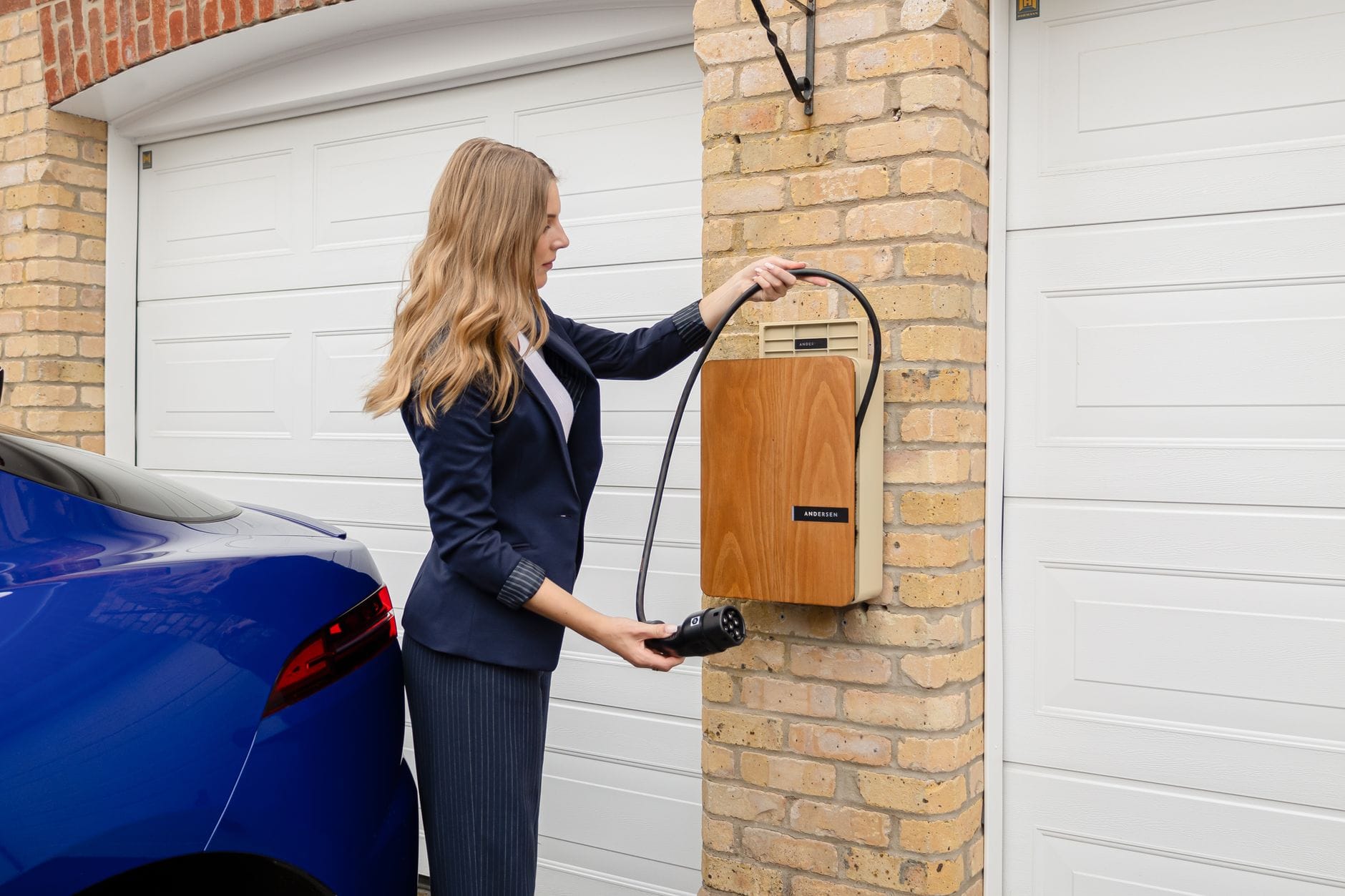

Źródło: Pexels | Autor: Andersen EV
Korekcje obciążalności: temperatura, sposób ułożenia, grupowanie
Krok 1: określ sposób ułożenia (w tynku, w rurze, w korycie, bezpośrednio na ścianie). Tablice producenta i normowe tabele podają inne Iz dla każdego sposobu.
Krok 2: zastosuj współczynnik temperatury (np. w kotłowni/garazu bywa 35–40°C) i współczynnik grupowania (kilka kabli równolegle obniża Iz).
Krok 3: zweryfikuj końcową Iz po korektach i porównaj z In/charakterystyką zabezpieczenia oraz prądem obciążenia.
Co sprawdzić: czy kable w korycie kablowym nie są przepełnione; czy nie łączysz obwodów dużoprądowych (EV) z wieloma kablami sygnałowymi w tej samej rurze; czy są pozostawione odstępy wentylacyjne.
Obwód ładowarki EV: przekrój, zabezpieczenia i RCD
Krok 1: określ tryb pracy ładowarki i prąd znamionowy.
7,4 kW (1-f): ok. 32 A.
11 kW (3-f): ok. 16 A na fazę.
22 kW (3-f): ok. 32 A na fazę.
Krok 2: policz spadek napięcia i dobierz przekrój. Dla miedzi, tras do kilkudziesięciu metrów i standardowego ułożenia, praktyczne punkty startowe (weryfikuj obliczeniami):
7,4 kW: 3×6 mm² często sprawdza się do ~25–35 m; przy dłuższych odcinkach 3×10 mm².
11 kW: 5×4 mm² zwykle wystarcza do ~25–40 m; powyżej – 5×6 mm².
22 kW: 5×10 mm² dla odcinków rzędu kilkudziesięciu metrów; krótsze trasy czasem dopuszczą 5×6 mm², ale sprawdź spadek i Iz.
Aluminium? Wymaga większych przekrojów i odpowiednich końcówek/listw Al/Cu; w garażach i na zewnątrz zwróć uwagę na rozszerzalność i zaciski.
Krok 3: dobierz zabezpieczenie nadprądowe i RCD.
Wyłącznik nadprądowy: najczęściej C32 dla 7,4 kW (1-f), C16 dla 11 kW (3-f), C32 dla 22 kW (3-f); dopasuj charakterystykę po analizie prądów rozruchowych EVSE i dostępnych Ik.
RCD: obwód dedykowany 30 mA. Jeśli EVSE ma detekcję 6 mA DC – dopuszczalny typ A (często „A-EV”). Jeśli brak detekcji DC – typ B.
Rozłącznik izolacyjny przy ładowarce ułatwia serwis; przy długich trasach zewnętrznych dodaj ogranicznik przepięć T2 w podrozdzielnicy garażowej.
Co sprawdzić: czy obwód EV jest osobny od reszty; czy przewód PEN nie jest prowadzony do punktu ładowania w układzie TN-C; czy producent EVSE nie narzuca konkretnego typu RCD i minimalnego przekroju PE.
Instalacja PV: DC i AC bez niespodzianek
Strona DC (stringi)
Krok 1: przewody PV dobraj z oznaczeniem PV (PV1-F/EN 50618), odporne na UV/temperaturę. Przekroje 4–6 mm² w domowych mocach dają zwykle właściwy spadek i zapas prądowy.
Strona DC: przekrój, zabezpieczenia i rozłączanie
Krok 2: policz prąd i napięcie maksymalne. Dla jednego stringu prąd roboczy to prąd Isc modułu (w praktyce przyjmuje się zapas 1,25× dla przewodu i zabezpieczeń), a napięcie bez obciążenia to suma Uoc modułów w najniższej temperaturze pracy. Od tych wartości zależy dobór przewodu oraz akcesoriów DC.
Krok 3: przewody i prowadzenie trasy. Stosuj kable PV1-F 4–6 mm²; przy długich odcinkach i dużych prądach (kilka stringów równolegle) 6 mm² daje mniejsze straty i nagrzewanie. Plus i minus prowadź jak najbliżej siebie, unikaj pętli i tras równoległych do instalacji odgromowej. Złączki MC4 tylko w jednym systemie – nie mieszaj producentów.
Krok 4: zabezpieczenia po stronie DC. Przy pojedynczym stringu na MPPT bez równoległych połączeń bezpieczniki na plusie/minusie zwykle nie są wymagane (brak ryzyka prądu wstecznego). Gdy łączysz 3 i więcej stringów równolegle – stosuj bezpieczniki gPV na każdej gałęzi, o prądzie znamionowym dobranym pod Isc stringu × współczynnik. Ograniczniki przepięć DC: typ T2 (lub T1/T2, jeśli obiekt ma LPS lub zasilanie napowietrzne), napięcie Ucpv dobrane powyżej maksymalnego Uoc całego stringu z zapasem. Pamiętaj o bardzo krótkich przewodach do szyny PE/GSU.
Krok 5: rozłączanie pod obciążeniem. Rozłącznik DC (load-break switch) przy inwerterze ułatwia serwis i jest wymagany przez wielu producentów. W skrzynkach łączeniowych na dachu rozłącznik też bywa przydatny, ale nie zastępuje głównego przy falowniku.
Krótki przykład: string 12 A, 600–700 Vdc, trasa 28 m. Dla 2×4 mm² spadek napięcia zwykle mieści się w 1–2%; przy równoległych dwóch stringach i wspólnej magistrali lepszy będzie 2×6 mm². Przy trzech stringach równolegle dodaj bezpieczniki gPV na każdej gałęzi oraz SPD T2 DC przy falowniku.
Co sprawdzić: biegunowość i zaciski DC (oznaczenia +/− na falowniku); czy Uoc_max w mrozie nie przekroczy dopuszczalnego napięcia wejściowego falownika; czy przewody DC są odporne na UV i mechanikę dachu; czy SPD DC mają krótkie i symetryczne przyłącza do PE.
Strona AC falownika: przekrój, zabezpieczenia i RCD
Krok 1: wyznacz prąd wyjściowy. Dla 1-f: I ≈ P/230 V; dla 3-f: I ≈ P/(√3×400 V). Dla domowych mocy 3–10 kW prądy mieszczą się zwykle w 14–16 A (1-f, 3,6 kW) lub 8–16 A/fazę (3-f, 5–11 kW).
Krok 2: spadek i przekrój. Na odcinku falownik–rozdzielnia warto trzymać spadek 1–1,5%. W praktyce: 1-f 3–4 kW — 3×4 mm² na kilkadziesiąt metrów; 3-f 5–10 kW — 5×4 lub 5×6 mm², zależnie od trasy i ułożenia. Trasy dłuższe lub w podwyższonej temperaturze – rozważ 6 mm².
Krok 3: zabezpieczenie nadprądowe i rozłącznik. Dobierz wyłącznik nadprądowy pod prąd znamionowy wyjścia (często B16/C16 dla 3-f 5–10 kW), z uwzględnieniem minimalnego prądu zwarciowego w miejscu wpięcia. Dodaj rozłącznik izolacyjny AC przy falowniku lub w najbliższej podrozdzielni.
Krok 4: RCD dla PV. Współczesne falowniki beztransformatorowe zwykle dopuszczają RCD typu A; część producentów zaleca typ A o zwiększonej odporności na składowe odkształcone (A/F). Typ B stosuj tylko, jeśli wymaga tego producent (np. specyficzne topologie, duża składowa DC). RCD lokuj po stronie TN-S, osobno dla obwodu PV — mniejsza szansa na nieplanowane wyłączenia.
Krok 5: SPD po stronie AC. Jeśli w rozdzielnicy głównej masz T1/T2, to w podrozdzielni z falownikiem zwykle wystarczy T2, szczególnie przy długiej linii zasilającej. Zachowaj koordynację poziomów Uc i możliwie krótkie przewody PE.
Co sprawdzić: czy przewód PE ma ciągłość od falownika do GSU; czy zabezpieczenie AC nie przekracza dopuszczalnego prądu wstecznego falownika; czy zastosowany RCD jest zgodny z instrukcją producenta i układem sieci.
Automatyka i zasilanie sterowników: stabilność bez fałszywych zadziałań
Krok 1: osobna gałąź zasilania. Sterowniki, bramki, moduły IO i zasilacze 24 Vdc wydziel na osobny wyłącznik nadprądowy (często B6–B10) oraz oddzielny RCD 30 mA. Nie łącz ich pod ten sam RCD, co EV czy falownik — wyższe prądy upływu z przekształtników sprzyjają wyzwalaniu.
Źródło: Pexels | Autor: Giant Asparagus
Krok 2: wrażliwe zasilacze i prąd rozruchowy. Zasilacze na szynę DIN mają wysoki inrush; jeśli B10 wybija przy włączeniu, przejdź na C10 lub zastosuj zasilacz z ograniczeniem prądu rozruchowego. Dla kilku zasilaczy uruchamiaj je sekwencyjnie albo rozłóż na dwie gałęzie.
Krok 3: podtrzymanie i dystrybucja 24 Vdc. Dla central alarmowych, bramek integracyjnych lub sieci IoT przewidź UPS AC albo moduł buforowy DC. Przekrój przewodów 24 Vdc dobieraj pod dopuszczalny spadek przy poborze ciągłym, zwłaszcza dla czujników z długimi odcinkami.
Krok 4: separacja i EMC. Magistrale sterujące (np. CAN/RS485) prowadź z dala od kabli EV i PV AC/DC, skracaj odcinki równoległe, stosuj ekranowanie i uziemiaj ekran jednostronnie, zgodnie z zaleceniami producenta automatyki.
Co sprawdzić: czy opisano obwody automatyki i dodano punkty serwisowe; czy RCD automatyki nie zasila obwodów z przetwornicami; czy w rozdzielni zachowany jest dystans między korytami zasilającymi a sygnałowymi.
Koordynacja przepięciówek i uziemienia w układzie mieszanym
Krok 1: poziomy ochrony. Na wejściu budynku (rozdzielnia główna) — T1/T2, jeśli obiekt ma LPS lub zasilanie napowietrzne; w pozostałych przypadkach przynajmniej T2. W podrozdzielni z EV i PV: T2 AC, a po stronie DC falownika — T2 DC (lub T1/T2, gdy wymaga tego ocena ryzyka).
Krok 2: prowadzenie PE i połączenia wyrównawcze. Szynę PE łącz z GSU możliwie krótko i masywnie; przy SDP przewody L/N–SPD–PE trzymaj jak najkrótsze i w układzie o małej pętli. Dodatkowe metalowe elementy (koryta, konstrukcja PV) włącz do połączeń wyrównawczych.
Krok 3: koordynacja napięciowa. Dobierz Uc SPD po stronie AC do napięcia sieci i kategorii przepięć, a po stronie DC — powyżej maks. Uoc stringu; unikniesz przedwczesnej degradacji wkładek.
Co sprawdzić: długości przewodów SPD (czy nie przekraczają kilkudziesięciu centymetrów); poprawność doboru Uc na DC i AC; czy konstrukcja PV ma pewne połączenie do PE/GSU.
Selektywność i koordynacja zabezpieczeń
Krok 1: sprawdź prądy zwarciowe w punktach wpięcia. Potrzebujesz zarówno Ikmax (czy wyłącznik ma wystarczającą zdolność zwarciową Icn), jak i Ikmin (czy przy małym zwarciu wyłącznik zadziała bezzwłocznie). Dla podrozdzielni garażowej i falownika Ik potrafi być dużo niższy niż w RG — to decyduje o charakterystyce B/C/D i ewentualnej zmianie przekrojów.
Krok 2: dobierz charakterystykę. Automatyka i oświetlenie — zwykle B (mniejszy prąd wyzwolenia), EV i falownik — często C (krótkie prądy rozruchowe, przetwornice). Charakterystyka D tylko wtedy, gdy masz pewność odpowiednio wysokiego Ikmin i chcesz utrzymać selektywność z zabezpieczeniem przedlicznikowym.
Krok 3: zabezpieczenia różnicowoprądowe w szeregu. Nie ustawiaj 30 mA za 30 mA. Jeśli musisz kaskadować, stosuj na górze RCD selektywne (typ S) 100–300 mA, a na dole 30 mA dla obwodów końcowych. EV i PV powinny mieć własne RCD, zgodne z wymaganiami producentów (A/A-EV/B dla EV; A/A-F/B dla falowników w zależności od instrukcji).
Krok 4: koordynacja z wkładkami przedlicznikowymi. Sprawdź krzywe czasowo-prądowe (MCB vs gG/SLS). Dla typowego gG 25–63 A osiągniesz selektywność energetyczną z B/C 10–32 A w większości zwarć częściowych; przy zwarciach dużych może zadziałać zabezpieczenie wyżej — wtedy rozważ MCB selektywne lub zmianę podziału obwodów.
Obwód ładowarki EV: przekrój, zabezpieczenia i RCD
Krok 1: określ tryb pracy i prąd ciągły. Dla wallboxa 1-f 7,4 kW I ≈ 32 A; dla 3-f 11 kW I ≈ 16 A/fazę; dla 3-f 22 kW I ≈ 32 A/fazę. Ładowarka to obciążenie długotrwałe — dobieraj przewód i zabezpieczenia tak, by prąd obciążenia nie wymuszał pracy ciągłej na granicy możliwości przewodu (Ib ≤ In ≤ Iz z rozsądnym zapasem).
Krok 2: przekrój i spadek napięcia. Dla 3-f 11 kW przewód 5×4 mm² na dystansach do ok. 25–30 m zwykle daje spadek poniżej 1% i komfortową obciążalność. 5×2,5 mm² bywa dopuszczalne przy krótkiej trasie i braku grupowania, ale zostawia mniejszy margines termiczny. Przy 32 A/fazę stosuj 5×6 mm², szczególnie w trasach w ociepleniu lub z kilkoma obwodami obok.
Krok 3: zabezpieczenie nadprądowe. Zazwyczaj 3P C16 dla 11 kW lub 3P C32 dla 22 kW (charakterystyka C lepiej toleruje krótkie piki i zasilacze w EVSE). Sprawdź Ikmin w miejscu przyłączenia — jeśli niski, wybierz B i upewnij się w obliczeniach, że zadziałanie nadal jest pewne.
Krok 4: RCD i detekcja DC. Jeśli wallbox ma wbudowaną detekcję 6 mA DC (RDC-DD), wystarczy upstream RCD typu A 30 mA dla danego obwodu. Gdy producent nie zapewnia RDC-DD, wymagany jest RCD typu B lub A-EV dedykowany do EV. Nie kaskaduj dwóch 30 mA na tej samej gałęzi.
Krok 5: SPD i EMC przy EV. W garażu/podrozdzielni z długą trasą zasilania dodaj SPD T2 AC skoordynowany z T1/T2 w RG. Przewody EV prowadź w oddzielnym korycie od sygnałowych automatyki; przy kablach ekranowanych uziemiaj ekran jednostronnie po stronie rozdzielni.
Krok 6: układ sieci i przewód ochronny. Rozdział PEN wykonuj w RG (TN-C-S); do ładowarki prowadź 5-żyłowy przewód i nie łącz N z PE lokalnie. W TT zapewnij własny RCD 30 mA i niski rezystans uziomu, tak by warunek samoczynnego wyłączenia był spełniony.
Krótki przykład: wallbox 11 kW, trasa 24 m w rurze podtynkowej. 5×4 mm² — spadek ~0,7–0,9%, MCB 3P C16, RCD typu A 30 mA (RDC-DD w ładowarce). Przy planowanym przejściu na 22 kW od razu kładź 5×6 mm² i rezerwę na C32 oraz odpowiednią przekładkę w rozdzielni.
Co sprawdzić: zgodność typu RCD z instrukcją EVSE; czy zabezpieczenie nadprądowe jest dedykowane tylko do obwodu EV; temperaturę otoczenia na trasie przewodu i korekty obciążalności; czy SPD ma krótki tor do PE.
Długość tras, korekty obciążalności i spadki – szybki algorytm doboru
Krok 1: określ metodę ułożenia (np. B2 w tynku, E w rurze, F na powietrzu) i temperaturę otoczenia. Zastosuj odpowiednie współczynniki korekcyjne producenta/PN-IEC do prądu długotrwałego Iz.
Krok 2: uwzględnij grupowanie kabli. Jeżeli w jednym korycie biegnie kilka obwodów pod obciążeniem, zastosuj współczynnik grupowy (często 0,7–0,8 przy 3–6 obwodach).
Krok 3: policz spadek napięcia. Dla 3-f ΔU% ≈ 100 × √3 × I × R' × L / U, gdzie R' to rezystancja żyły [Ω/m]. Trzymaj się 1–3% w obwodach zasilających rozdzielnie podrzędne i 1–2% dla PV/EV, by nie tracić mocy i nie wprowadzać błędów pomiarowych.
Krok 4: dobierz wyłącznik tak, by Ib ≤ In ≤ Iz po korektach. Jeśli korekty „zjadają” margines (gorące poddasze, wełna, kilka kabli obok), przejdź na większy przekrój zamiast podnosić sam MCB.
Przykład z praktyki: obwód EV 11 kW, 32 m w ociepleniu (temp. 40°C, grupowanie 3 obwody). 5×4 mm² po korektach może być na styk — lepiej 5×6 mm², co obniży nagrzewanie i spadek napięcia poniżej 1%.
Co sprawdzić: czy wszystkie współczynniki korekcyjne zostały zastosowane; wynikowy spadek w najdłuższym punkcie; możliwość fizycznego ułożenia grubszego przewodu w istniejącej trasie.
Rozdzielnia mieszana: układ aparatów, mostki i chłodzenie
Krok 1: segmentacja torów. Wydziel sekcje: EV, PV AC, automatyka/24 V, oświetlenie/gniazda. Zapewnia to prostą diagnostykę i ułatwia selektywność RCD.
Krok 2: kolejność urządzeń. Tor zasilania: rozłącznik główny → SPD → licznik energii pomocniczy (opcjonalnie) → rozdział na sekcje przez wyłączniki i RCD. Nie „podpinaj” nowych obwodów pod losowe aparaty — używaj szyn grzebieniowych o odpowiednim prądzie znamionowym.
Krok 3: mostki i przekładnie. Stosuj fabryczne mostki do MCB/RCD z deklarowaną obciążalnością i temperaturą pracy. Dla prądów 63–100 A rozważ przekładki miedziane i rozdzielcze bloki rozdziału zamiast „warkoczy” z linki.
Krok 4: gospodarka cieplna. Ładowarki i falowniki generują ciepło pośrednio (przez prądy). Zostaw wolne moduły między aparatami dużej mocy, rozważ obudowę wentylowaną. Zostaw min. 20–30% zapasu modułowego na przyszłe obwody.

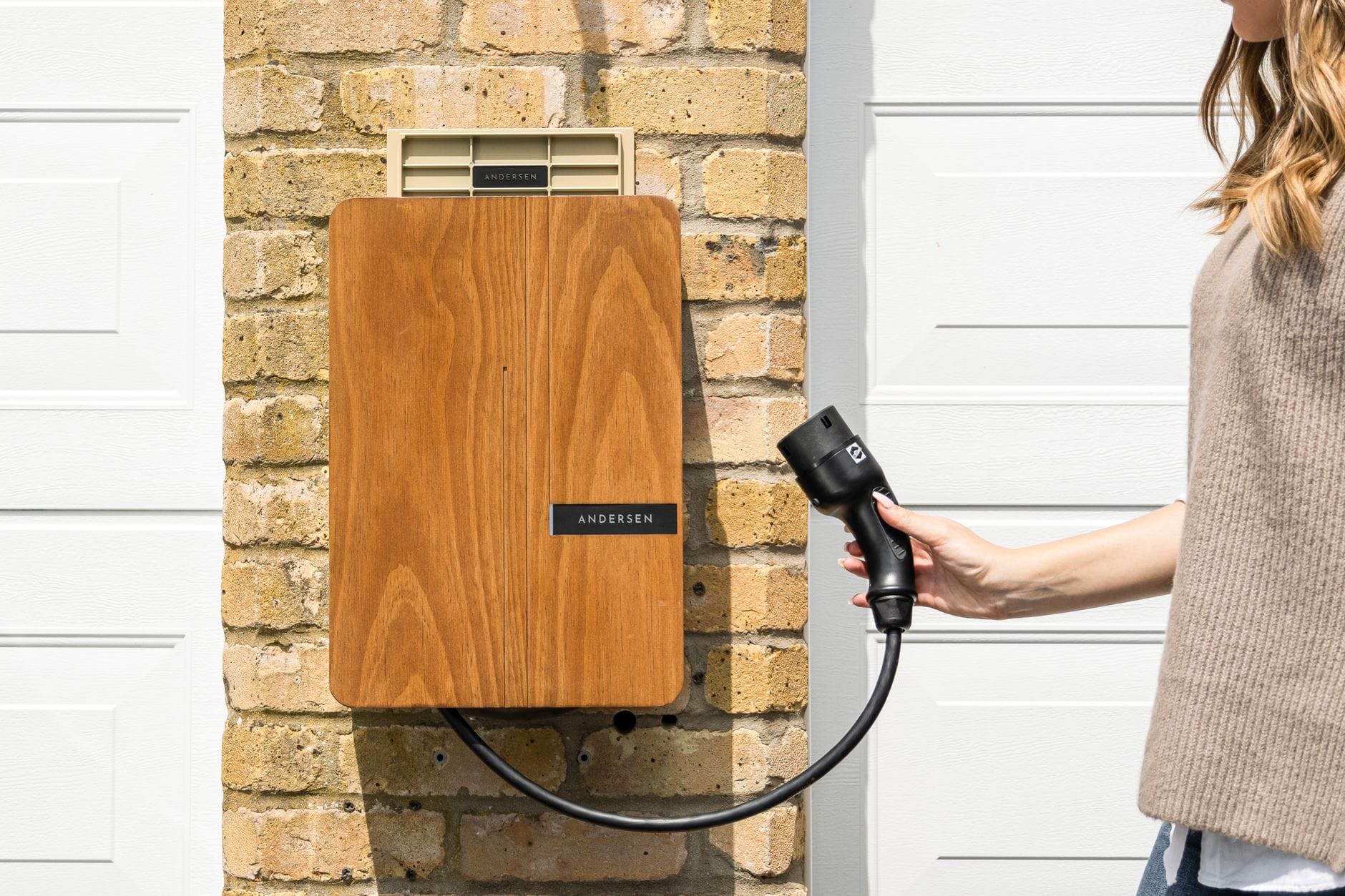

Źródło: Pexels | Autor: Andersen EV
Krok 5: oznaczenia i serwis. Opisz obwody, prądy znamionowe i typy RCD bezpośrednio na aparatach. Zaznacz momenty dokręcania i użyj wskaźników momentu, jeśli producent to przewidział.
Co sprawdzić: czy obciążalność szyn i mostków ≥ maksymalny prąd sekcji; czy przewody neutralne i ochronne są jednoznacznie oznaczone i rozdzielone; czy w obudowie nie ma „wysp” ciepła przy aparatach 3-f.
Bilans mocy i sterowanie obciążeniem: EV vs. reszta domu
Krok 1: policz szczytowy pobór. Dodaj prądy kluczowych odbiorów (płyta, bojler, pompa ciepła, EV). Jeśli zbliżasz się do wartości zabezpieczenia głównego, wprowadź sterowanie priorytetowe.
Krok 2: ograniczanie prądu ładowania. Większość wallboxów pozwala ustawić limit stały lub dynamiczny (czujnik prądu w torze zasilania). Ustaw próg tak, by przy pracy płyty i pompy EV schodził do np. 6–10 A/fazę, a w pozostałym czasie wracał do 16/32 A.
Krok 3: priorytety i automatyka obciążeń. Zaplanuj listę odbiorów, które można krótkotrwale odciąć (bojler, gniazda garażowe, nagrzewnica), oraz tych, których nie wolno przerywać (serwer, centrala alarmowa, piec). Zastosuj styczniki/styczniko‑wyłączniki sterowane z modułu pomiarowego lub falownika, tak aby EV jako obciążenie „sprężyste” redukowało się jako pierwsze.
Krok 4: próg zadziałania i histereza. Ustaw punkt ograniczania np. 90–95% wartości zabezpieczenia głównego (SLS/gG). Dodaj histerezę czasową, aby uniknąć „klapania” styczników i skoków prądu ładowania przy chwilowych pikach. Dla ładowarek z API wybierz rampę prądu (np. zmiana co 1–2 A co kilka sekund) zamiast gwałtownych przełączeń.
Krok 5: współpraca z PV i magazynem energii. Jeśli falownik lub system HEMS udostępnia dane o nadwyżce mocy, przełącz wallbox w tryb „self‑consumption” i ładuj pojazd głównie z produkcji PV. Gdy produkcja spada, ładowarka automatycznie redukuje prąd; przy braku nadwyżki utrzymuje minimalny prąd lub pauzuje, zależnie od harmonogramu.
Krótki przykład: zabezpieczenie główne SLS 40 A, pompa ciepła 12–14 A, płyta indukcyjna do 16 A, EV 16 A. Limit systemowy 36 A — w chwili uruchomienia płyty indukcyjnej sterownik obcina EV do 6–8 A, a po jej wyłączeniu wraca do 16 A bez ingerencji użytkownika.
