Prąd stały i zmienny w instalacji: różnice ważne dla ochrony i doboru aparatów

Dobór aparatury elektrycznej tylko na podstawie napięcia znamionowego często prowadzi do błędów. Wyłącznik nadprądowy, wyłącznik różnicowoprądowy, rozłącznik, ogranicznik przepięć czy stycznik mogą wyglądać podobnie w wersji przeznaczonej do prądu przemiennego i stałego, ale ich działanie zależy od rodzaju prądu, sposobu gaszenia łuku oraz układu połączeń. Aparat opisany jako przeznaczony do AC nie staje się automatycznie bezpieczny po podłączeniu do obwodu DC o tym samym napięciu.

Różnice między prądem stałym i zmiennym wpływają na ochronę przeciwporażeniową, wyłączanie zwarć, zachowanie zabezpieczeń przy przeciążeniu, wykrywanie prądów upływowych oraz ochronę instalacji przed przepięciami. Znaczenie ma także źródło energii. Inaczej ocenia się obwód zasilany z sieci 230/400 V AC, inaczej baterię magazynu energii, generator fotowoltaiczny, obwód sterowania 24 V DC i układ hybrydowy, w którym kilka źródeł może zasilać tę samą rozdzielnicę.

Najczęstszy praktyczny problem brzmi: czy aparat można zastosować w obwodzie prądu stałego? Odpowiedź zawsze wynika z dokumentacji konkretnego urządzenia, a nie z samego podobieństwa symbolu lub wartości prądu znamionowego. Trzeba sprawdzić między innymi dopuszczalne napięcie DC, liczbę biegunów używanych do wyłączenia, polaryzację, zdolność zwarciową, kategorię użytkowania i sposób montażu.

Prąd stały i zmienny – różnica, która zmienia działanie instalacji

Jak zachowuje się napięcie i prąd przemienny

W typowej instalacji elektroenergetycznej prąd przemienny okresowo zmienia kierunek i wartość. W sieci niskiego napięcia częstotliwość wynosi zwykle 50 Hz, a przebieg jest zbliżony do sinusoidy. W obwodzie jednofazowym napięcie między przewodem fazowym a neutralnym zmienia znak wiele razy w ciągu sekundy. W układzie trójfazowym przebiegi poszczególnych faz są przesunięte względem siebie.

Ta cykliczna zmiana ma ogromne znaczenie dla wyłączania obwodu. Podczas rozłączania styków powstaje łuk elektryczny, ale w obwodzie AC prąd naturalnie przechodzi przez zero. W pobliżu tego momentu energia łuku maleje, a odpowiednio zaprojektowany aparat może przerwać przewodzenie. Nie oznacza to, że każdy aparat AC bezpiecznie wyłączy każdy obwód przemienny, lecz konstrukcja może korzystać z naturalnego przejścia prądu przez zero.

Przebieg rzeczywisty nie zawsze jest idealną sinusoidą. Zasilacze impulsowe, falowniki, regulatory, ładowarki i przekształtniki generują harmoniczne oraz składowe o innych częstotliwościach. Z punktu widzenia ochrony ważne jest więc nie tylko określenie „AC”, ale również ustalenie, czy prąd ma przebieg sinusoidalny, odkształcony, impulsowy, czy powstaje za przekształtnikiem energoelektronicznym.

Dlaczego prąd stały nie gaśnie samoczynnie

W obwodzie DC kierunek przepływu nie zmienia się okresowo. Po rozwarciu styków łuk może utrzymywać się tak długo, jak długo napięcie i energia źródła pozwalają na podtrzymanie jonizacji przestrzeni między stykami. Przy wyższym napięciu stałym oraz dużym prądzie zwarciowym łuk jest trudniejszy do przerwania niż w porównywalnym obwodzie AC.

Dlatego aparaty do prądu stałego mają specjalnie ukształtowane komory gaszeniowe, odpowiednie odległości izolacyjne, magnesy wydmuchowe albo inne rozwiązania ograniczające i rozciągające łuk. Często wykorzystują także połączenie kilku biegunów szeregowo. Takie rozwiązanie nie jest uniwersalne: sposób połączenia musi być zgodny ze schematem producenta.

Problem nie dotyczy wyłącznie dużych instalacji. Nawet obwód o napięciu 24 V DC może powodować intensywne iskrzenie przy dużym prądzie, na przykład przy odłączaniu cewki, silnika, elektrozaworu lub baterii. W systemach fotowoltaicznych napięcie obwodu może utrzymywać się również po odłączeniu strony AC, ponieważ moduły nadal wytwarzają energię przy oświetleniu.

Najważniejsze różnice techniczne

W praktyce sama wartość prądu znamionowego, na przykład 16 A, nie wystarcza do oceny przydatności aparatu. Wyłącznik 16 A AC i wyłącznik 16 A DC mogą mieć zupełnie inne dopuszczalne napięcie, zdolność wyłączania oraz wymagany sposób przyłączenia. Zawsze trzeba odczytać oznaczenia na aparacie i dane w karcie katalogowej.

Źródło energii a ryzyko: sieć, bateria, PV i układ hybrydowy

Obwody sieciowe 230/400 V AC

W typowej instalacji budynkowej prąd przemienny pochodzi z sieci niskiego napięcia. Aparatura zabezpieczająca jest dobierana do układu sieci, napięcia znamionowego, spodziewanego prądu zwarciowego, przekroju przewodów i charakterystyki odbiorników. W układzie jednofazowym spotyka się obwody z przewodem fazowym i neutralnym, natomiast w układach trójfazowych dochodzą kolejne przewody fazowe oraz, zależnie od układu, przewód ochronny i neutralny.

Ważna jest różnica między rozłączaniem a ochroną. Rozłącznik może zapewnić bezpieczną separację obwodu, ale nie musi chronić przewodu przed przeciążeniem. Wyłącznik nadprądowy może wyłączyć obwód przy przeciążeniu i zwarciu, lecz nie zawsze zapewnia pełną funkcję izolacyjną w rozumieniu wymaganym dla danego zastosowania. Aparaty wielofunkcyjne trzeba oceniać według ich rzeczywistych parametrów, a nie nazwy używanej potocznie.

W obwodach AC istotne są również prądy rozruchowe. Silnik, transformator, zasilacz impulsowy lub lampa z dużą pojemnością wejściową może przez krótki czas pobrać prąd znacznie większy od prądu roboczego. Zabezpieczenie o zbyt czułej charakterystyce może wyłączać przy każdym uruchomieniu, natomiast zbyt „wolne” lub przewymiarowane zabezpieczenie może nie chronić skutecznie przewodu.

Obwody baterii i magazynów energii

Bateria nie zachowuje się jak zwykłe źródło o stałym, ograniczonym prądzie. Jej zdolność do dostarczenia prądu zwarciowego zależy od chemii ogniw, pojemności, rezystancji wewnętrznej, stanu naładowania, temperatury, konfiguracji szeregowej i równoległej oraz obecności systemu zarządzania baterią. W przypadku dużych magazynów energii energia zwarcia może być bardzo wysoka mimo niskiego napięcia pojedynczego ogniwa.

W obwodzie baterii trzeba przewidzieć możliwość odłączenia zarówno podczas normalnej eksploatacji, jak i w sytuacji awaryjnej. Aparat powinien być przeznaczony do DC i mieć parametry odpowiednie dla maksymalnego napięcia całego łańcucha, a nie pojedynczego modułu. Jeżeli baterie są łączone szeregowo, napięcia sumują się. Jeżeli są łączone równolegle, rośnie możliwy prąd zwarciowy i zmieniają się wymagania dotyczące ochrony poszczególnych gałęzi.

Nie wolno zakładać, że odłączenie jednego przewodu zawsze wystarczy. W zależności od układu i wymagań urządzenia konieczne może być rozłączanie obu biegunów albo zastosowanie odpowiedniego rozłącznika izolacyjnego. Szczególną ostrożność trzeba zachować w systemach, w których jeden biegun baterii jest uziemiony lub połączony z innymi obwodami przez elektronikę.

Generator fotowoltaiczny i stałe napięcie obecne za dnia

Łańcuch modułów fotowoltaicznych wytwarza prąd stały. Napięcie zależy od liczby modułów połączonych szeregowo, temperatury oraz warunków oświetlenia. Przy niskiej temperaturze napięcie obwodu otwartego może wzrosnąć, dlatego doboru aparatury nie wykonuje się wyłącznie na podstawie wartości występującej podczas typowej pracy latem.

Strona DC instalacji PV ma specyficzną cechę: odłączenie falownika od sieci AC nie wyłącza napięcia na przewodach między modułami a falownikiem. Przy świetle przewody mogą nadal pozostawać pod napięciem. Rozłącznik po stronie DC musi być przystosowany do napięcia i prądu generatora oraz do kategorii pracy wymaganej przez producenta.

W instalacjach fotowoltaicznych szczególnie ważna jest polaryzacja. Zamiana przewodu dodatniego i ujemnego może spowodować nieprawidłowe działanie zabezpieczeń, uszkodzenie ogranicznika przepięć, powstanie zwarcia lub niebezpieczne napięcie względem ziemi. Oznaczenia przewodów i biegunów powinny pozostać czytelne także po zamknięciu rozdzielnicy.

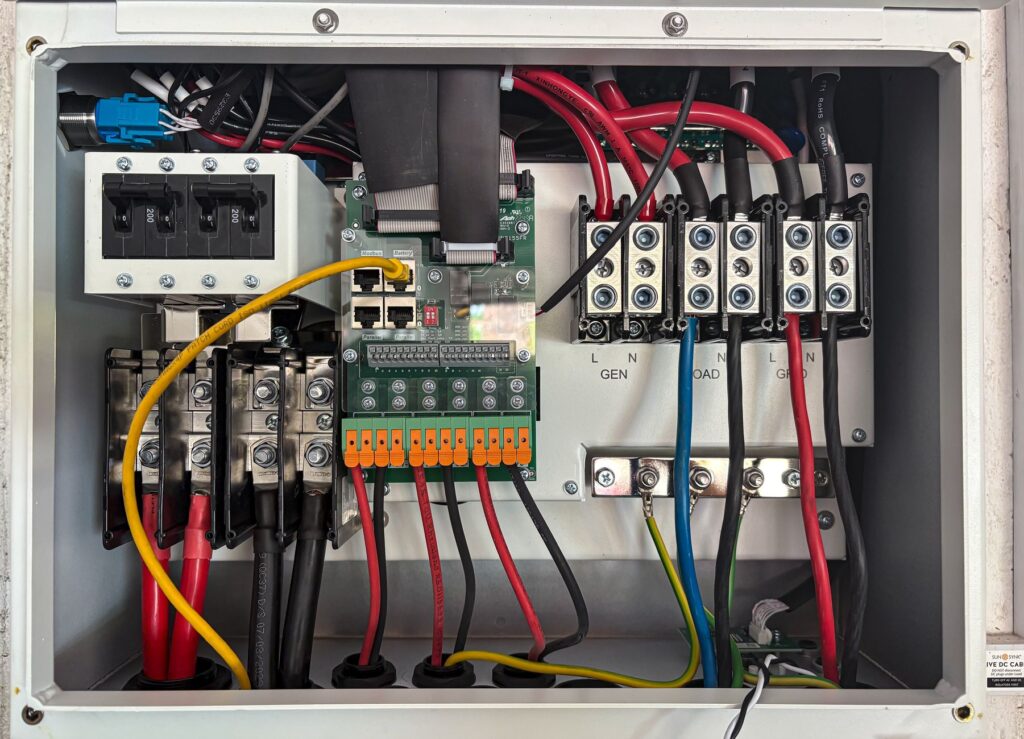

Układ hybrydowy z falownikiem i wieloma drogami zasilania

W systemie hybrydowym energia może przepływać z sieci, instalacji PV, baterii, agregatu oraz przez falownik dwukierunkowy. To komplikuje ocenę bezpieczeństwa, ponieważ wyłączenie jednego aparatu nie zawsze odcina wszystkie źródła. Rozdzielnica może pozostać zasilona od strony falownika, nawet gdy główny wyłącznik sieciowy jest w pozycji wyłączonej.

Projekt musi wskazywać wszystkie możliwe kierunki przepływu energii i miejsca odłączenia. Dotyczy to również obwodów sterowania, zasilania awaryjnego oraz obwodów, które mogą zostać napięte przez połączenie z inną rozdzielnicą. Oznaczenie „zasilanie z kilku źródeł” nie zastępuje prawidłowego schematu ani blokady uniemożliwiającej niebezpieczne przełączenie.

W układach z magazynem energii trzeba rozdzielić funkcje: odłączenie strony AC, odłączenie baterii DC, odłączenie generatora PV oraz zatrzymanie pracy falownika. Nie zawsze wszystkie czynności realizuje jeden aparat. Wymagany sposób postępowania powinien wynikać z dokumentacji systemu i projektu instalacji.

Ochrona przeciwporażeniowa w obwodach AC i DC

Kontakt bezpośredni i uszkodzenie izolacji

Dotknięcie części czynnej może być niebezpieczne zarówno przy prądzie przemiennym, jak i stałym. Odczuwanie i skutki przepływu prądu zależą między innymi od wartości napięcia, czasu działania, drogi prądu przez ciało, wilgotności skóry oraz częstotliwości. Nie można uznać obwodu DC za bezpieczny tylko dlatego, że nie występuje w nim częstotliwość sieciowa.

Prąd przemienny o częstotliwości sieciowej może sprzyjać skurczowi mięśni i utrudniać samodzielne oderwanie się od części czynnej. Prąd stały może powodować gwałtowne skurcze przy załączeniu lub wyłączeniu, oparzenia łukiem oraz zagrożenia wynikające z długotrwałego przepływu. Ocena ryzyka nie sprowadza się do prostego porównania liczb napięcia.

Podstawową ochronę stanowią izolacja, obudowy, bariery, osłony i właściwe odległości. W obwodach DC osłony muszą uwzględniać możliwość utrzymywania się łuku po rozłączeniu. W systemach PV i bateryjnych zamknięcie aparatu nie powinno być traktowane jako dowód braku napięcia po stronie źródła.

Jeśli chcesz pogłębić ten wątek, sprawdź też: Pomiary impedancji pętli zwarcia a zgodność z przepisami – jak interpretować wyniki.

Ochrona przy uszkodzeniu i samoczynne wyłączenie

Przy uszkodzeniu izolacji część przewodząca dostępna może znaleźć się pod napięciem. Ochrona polega na takim zestawieniu przewodów ochronnych, połączeń wyrównawczych, impedancji pętli zwarcia i urządzeń wyłączających, aby napięcie dotykowe nie utrzymywało się przez niedopuszczalnie długi czas.

W obwodzie AC zwarcie doziemne może spowodować przepływ prądu o wartości wystarczającej do zadziałania wyłącznika nadprądowego albo urządzenia różnicowoprądowego. W układzie DC droga prądu zwarciowego może być inna, a jego wartość może zależeć od izolowanego względem ziemi obwodu, stanu baterii oraz elektroniki źródła. Zabezpieczenie dobrane dla strony AC nie musi reagować poprawnie na uszkodzenie po stronie DC.

W systemach izolowanych od ziemi pierwszy błąd izolacji może nie wywołać dużego prądu zwarciowego, ale zmienia stan całej instalacji. Drugi błąd w innym punkcie może już spowodować niebezpieczny przepływ. Dlatego stosuje się monitoring izolacji, kontrolę stanu izolacji lub procedury wymagające szybkiej lokalizacji pierwszego uszkodzenia – zależnie od rodzaju systemu i zastosowania.

Połączenia wyrównawcze i przewód ochronny

Przewód ochronny nie służy do prowadzenia prądu roboczego. Jego zadaniem jest stworzenie kontrolowanej drogi prądu uszkodzeniowego oraz utrzymanie połączonych części przewodzących na zbliżonym potencjale. W instalacjach z przekształtnikami trzeba przeanalizować również prądy wysokoczęstotliwościowe, pojemności pasożytnicze i możliwe prądy upływu.

W instalacji PV połączenia wyrównawcze mogą obejmować konstrukcję wsporczą, ramy modułów i elementy metalowe. Sposób wykonania zależy od projektu, zastosowanych urządzeń i wymagań systemu ochrony odgromowej. Samo przykręcenie przewodu do przypadkowej części metalowej nie gwarantuje ciągłości elektrycznej, zwłaszcza gdy powierzchnia jest malowana, anodowana lub narażona na korozję.

W magazynach energii należy sprawdzić, które elementy są przewodzące, które są połączone z obudową baterii oraz czy producent wymaga określonego sposobu uziemienia. Błędne połączenie bieguna DC z przewodem ochronnym może zmienić sposób działania monitoringu izolacji, ograniczników przepięć i urządzeń różnicowoprądowych.

Dobór wyłączników i rozłączników do prądu stałego oraz przemiennego

Wyłącznik nadprądowy nie jest uniwersalnym „bezpiecznikiem”

Wyłącznik nadprądowy chroni przewód i urządzenie przed skutkami przeciążenia oraz zwarcia, ale tylko w zakresie określonym przez producenta. W aparacie termicznym część przeciążeniowa może działać podobnie w AC i DC, natomiast człon zwarciowy, komora gaszeniowa i dopuszczalne napięcie wyłączania mogą być zupełnie inne.

Na obudowie trzeba odszukać oznaczenie dotyczące prądu stałego. Czasem producent podaje napięcie DC dla jednego bieguna, czasem dla dwóch lub większej liczby biegunów połączonych szeregowo. Wartość może być różna w zależności od liczby biegunów, polaryzacji i sposobu podłączenia. Schemat umieszczony obok zacisków jest częścią wymagań eksploatacyjnych.

Jeżeli aparat ma oznaczenie wyłącznie AC, nie należy stosować go w obwodzie baterii, PV ani za prostownikiem tylko dlatego, że napięcie i prąd mieszczą się w zakresie odczytanym z tabeli dla AC. Przy rozłączaniu może dojść do podtrzymania łuku, sklejenia styków, uszkodzenia komory lub pożaru.

Parametry, które trzeba sprawdzić przed zakupem

Dobór aparatu do obwodu DC powinien uwzględniać co najmniej:

• rodzaj prądu: AC, DC lub oba rodzaje;
• maksymalne napięcie robocze DC całego obwodu;
• prąd znamionowy i sposób jego wyznaczenia;
• zdolność wyłączania przy spodziewanym prądzie zwarciowym;
• liczbę biegunów i wymagane połączenie szeregowe;
• polaryzację oraz oznaczenia zacisków;
• charakter obciążenia, na przykład rezystancyjne, silnikowe, pojemnościowe lub przekształtnikowe;
• warunki środowiskowe, temperaturę i sposób chłodzenia;
• koordynację z bezpiecznikami i innymi aparatami.

W obwodzie PV trzeba uwzględnić także napięcie przy najniższej przewidywanej temperaturze oraz prąd zwarciowy generatora. W obwodzie bateryjnym znaczenie ma zdolność źródła do dostarczenia dużego prądu zwarcia. W układzie z falownikiem trzeba sprawdzić, czy prąd zwarciowy po stronie DC nie jest ograniczany przez elektronikę, czy też może pochodzić z kilku równoległych źródeł.

Rozłącznik izolacyjny a wyłącznik ochronny

Rozłącznik służy przede wszystkim do odłączenia obwodu i zapewnienia wymaganej przerwy izolacyjnej. Nie musi samoczynnie reagować na przeciążenie. Wyłącznik nadprądowy ma funkcję ochronną, ale nie każdy model zapewnia wszystkie cechy rozłącznika wymagane w konkretnej instalacji. Często stosuje się oba aparaty albo urządzenie, którego dokumentacja wyraźnie łączy te funkcje.

W instalacji DC rozłącznik musi być zdolny do otwarcia obwodu pod obciążeniem, jeśli taki sposób użytkowania jest przewidziany. Aparat przeznaczony wyłącznie do beznapięciowej izolacji nie powinien być używany jako codzienny wyłącznik roboczy. Rozłączanie obciążonego obwodu aparatem o niewłaściwej kategorii może doprowadzić do łuku i trwałego uszkodzenia styków.

Przy rozłączaniu baterii lub generatora PV trzeba ocenić, czy aparat będzie otwierany przy pełnym prądzie roboczym, podczas awarii, czy dopiero po wcześniejszym zatrzymaniu przekształtnika. Instrukcja urządzenia może wymagać określonej kolejności czynności. Pominięcie tej kolejności bywa przyczyną nadmiernego zużycia styków lub zadziałania zabezpieczeń w nieprzewidziany sposób.

Bezpieczniki topikowe w obwodach DC

Bezpiecznik topikowy może być bardzo skutecznym zabezpieczeniem obwodu stałoprądowego, ale również musi mieć oznaczenie i parametry odpowiednie do DC. Wkładka przeznaczona do konkretnego zastosowania może mieć elementy ograniczające energię zwarcia, wskaźnik zadziałania lub specjalną konstrukcję gaszenia łuku.

W instalacjach PV często zabezpiecza się poszczególne łańcuchy, gdy warunki pracy i liczba równoległych stringów powodują możliwość przepływu prądu zwrotnego. Bezpiecznik powinien być dobrany do parametrów modułów i przewodów, a nie tylko do prądu roboczego odczytanego z falownika. Zbyt duża wartość nie ochroni skutecznie przewodu; zbyt mała może powodować nieuzasadnione wyłączenia.

Wyłączniki różnicowoprądowe w instalacjach AC i DC

Nie każdy wyłącznik różnicowoprądowy reaguje tak samo

Wyłącznik różnicowoprądowy analizuje różnicę między prądami płynącymi przewodami roboczymi. Jeżeli część prądu odpływa inną drogą, na przykład przez przewód ochronny lub ciało człowieka, aparat może odłączyć obwód. Sposób pomiaru i zakres wykrywanych przebiegów zależą jednak od typu urządzenia.

W typowej instalacji AC spotyka się wyłączniki typu AC, A, F oraz B. Typ AC jest przeznaczony do sinusoidalnych prądów przemiennych. Typ A reaguje również na określone prądy pulsujące jednokierunkowe, które mogą powstawać za prostownikami. Typ F obejmuje dodatkowo wybrane przebiegi o zmiennej częstotliwości, natomiast typ B jest przeznaczony do wykrywania między innymi gładkiego prądu stałego i bardziej złożonych składowych powstających w układach energoelektronicznych.

Oznaczenie typu nie jest formalnością. Jeżeli w obwodzie znajduje się falownik, ładowarka, zasilacz impulsowy, przemiennik częstotliwości albo ładowarka pojazdu elektrycznego, prąd uszkodzeniowy może mieć przebieg, przy którym prostszy wyłącznik różnicowoprądowy nie zadziała prawidłowo. Składowa stała może także nasycić przekładnik aparatu i ograniczyć jego zdolność wykrywania dalszego prądu różnicowego.

Ochrona różnicowoprądowa po stronie DC

W obwodzie stałoprądowym nie można bezpośrednio zastąpić wyłącznika RCD przeznaczonego do AC urządzeniem o takim samym prądzie znamionowym i czułości. Aparat musi być przeznaczony do konkretnego rodzaju prądu, napięcia, sposobu prowadzenia przewodów oraz spodziewanego przebiegu prądu uszkodzeniowego.

W wielu instalacjach DC, szczególnie w układach bateryjnych i fotowoltaicznych, podstawową metodą kontroli stanu izolacji jest monitoring izolacji lub układ nadzoru zintegrowany z falownikiem. Nie oznacza to, że ochrona różnicowoprądowa jest zbędna. Oznacza natomiast, że funkcję ochronną trzeba dobrać do topologii układu: izolowanego od ziemi, uziemionego w jednym punkcie albo połączonego z przekształtnikiem, który może generować prądy upływu o różnych przebiegach.

W dokumentacji falownika lub ładowarki mogą znajdować się wymagania dotyczące typu RCD, maksymalnego prądu upływu, sposobu uziemienia oraz konieczności zastosowania dodatkowego detektora prądu stałego. Czasem producent dopuszcza wyłącznik typu A pod warunkiem zastosowania wewnętrznego monitoringu składowej DC. W innym urządzeniu konieczny może być typ B albo dedykowany moduł nadzoru. Decyzji nie należy podejmować wyłącznie na podstawie napięcia znamionowego obwodu.

Selektywność i prądy upływu

Urządzenia energoelektroniczne mogą wytwarzać naturalne prądy upływu wynikające z pojemności filtrów, przewodów i konstrukcji urządzenia. Jeżeli suma takich prądów jest zbliżona do progu zadziałania RCD, aparat może wyłączać obwód bez rzeczywistego uszkodzenia izolacji. Problem nasila się, gdy kilka odbiorników korzysta ze wspólnego wyłącznika różnicowoprądowego.

Właściwy dobór obejmuje więc nie tylko prąd różnicowy zadziałania, ale również typ aparatu, zwłokę czasową, prąd znamionowy oraz podział obwodów. RCD selektywny na początku instalacji może ograniczyć zakres wyłączenia, lecz nie zastępuje prawidłowej koordynacji zabezpieczeń. Układ powinien zapewniać, aby przy uszkodzeniu w obwodzie końcowym zadziałał przede wszystkim aparat najbliższy miejscu awarii.

Jeśli chcesz pogłębić ten wątek, sprawdź też: Warunki techniczne WT a normy elektryczne: co naprawdę musi spełnić nowy dom jednorodzinny.

Ograniczniki przepięć w instalacjach AC, DC i PV

Przepięcia pochodzące z różnych stron instalacji

Ogranicznik przepięć chroni urządzenia przed krótkotrwałymi wzrostami napięcia, ale jego skuteczność zależy od miejsca montażu i drogi, którą przepięcie może przedostać się do instalacji. W układzie AC zagrożenie może przyjść z sieci, z instalacji odgromowej lub z sąsiednich obwodów. W systemie PV dodatkową drogą są przewody generatora prowadzone na zewnątrz budynku. W magazynie energii trzeba uwzględnić także przewody łączące baterię z falownikiem.

Ogranicznik nie usuwa energii przepięcia w dowolny sposób. Przekierowuje jej część do przewodu ochronnego lub pomiędzy przewodami, ograniczając napięcie do poziomu, który powinien wytrzymać chroniony aparat. Wymaga zatem odpowiednio krótkich i właściwie prowadzonych połączeń. Długie przewody między SPD a chronionym urządzeniem zwiększają indukowane napięcie i mogą osłabić efekt ochronny.

Dobór ogranicznika po stronie AC

Po stronie przemiennej należy sprawdzić między innymi napięcie trwałej pracy Uc, poziom ochrony Up, zdolność odprowadzania prądu oraz typ ogranicznika odpowiedni do spodziewanego poziomu zagrożenia. W instalacjach, w których występuje instalacja odgromowa lub określone ryzyko bezpośredniego oddziaływania prądu piorunowego, mogą być wymagane ograniczniki typu 1 albo kombinowane typu 1+2. W typowych rozdzielnicach jako ochrona przed przepięciami łączeniowymi i indukowanymi często stosuje się typ 2.

Trzeba również sprawdzić układ sieci, na przykład TN-C, TN-S lub TT, oraz sposób podłączenia poszczególnych biegunów SPD. Ogranicznik przeznaczony do jednego układu nie zawsze można przełożyć do innego bez zmiany konfiguracji. W instalacjach z przewodem PEN szczególne znaczenie ma miejsce rozdziału PEN na PE i N oraz sposób ochrony tego punktu.

Ograniczniki po stronie DC i generatora PV

W obwodach fotowoltaicznych napięcie trwałej pracy ogranicznika powinno być dobrane do maksymalnego napięcia jałowego generatora, powiększonego o wpływ najniższej przewidywanej temperatury. Wartość napięcia wynikająca z warunków znamionowych modułów może być zbyt niska dla zimnego poranka, gdy napięcie stringu rośnie.

SPD po stronie PV musi być oznaczony jako przeznaczony do prądu stałego i mieć parametry odpowiednie dla danego napięcia systemowego. Należy zweryfikować konfigurację biegunów, sposób połączenia z uziemieniem oraz wymagane zabezpieczenie dobezpieczające. Nie każdy ogranicznik ma wewnętrzną zdolność do bezpiecznego odłączenia po uszkodzeniu elementu ochronnego.

Wskaźnik zadziałania na obudowie jest przydatny, lecz nie zastępuje sprawdzenia całego toru ochronnego. Po zadziałaniu ogranicznika może być konieczna wymiana modułu, a czasem również kontrola przewodów, zacisków i zabezpieczenia współpracującego. W systemach PV stosuje się często ochronę zarówno w pobliżu generatora, jak i przy wejściu do budynku lub falownika, jeśli długość przewodów i sposób prowadzenia uzasadniają zastosowanie kolejnego stopnia.

W instalacjach z magazynem energii trzeba osobno analizować stronę AC i DC. SPD zamontowany w rozdzielnicy przemiennej nie chroni automatycznie przewodów baterii ani wejścia DC falownika. Jeżeli obwód baterii jest długi, wychodzi poza strefę chronioną albo łączy urządzenia znajdujące się w różnych częściach obiektu, może wymagać własnego ogranicznika dopasowanego do napięcia i topologii tego obwodu.

Styczniki i aparaty łączeniowe w obwodach prądu stałego

Stycznik DC wymaga właściwego toru głównego

Stycznik jest aparatem sterowanym elektrycznie, który umożliwia częste załączanie i wyłączanie obciążenia. W obwodach DC jego dobór dotyczy osobno cewki oraz styków głównych. Cewka może być zasilana napięciem stałym albo przemiennym, ale nie wynika z tego, że styki główne mają takie same dopuszczenia dla obu rodzajów prądu.

Producent może określać maksymalne napięcie DC dla jednego toru, dla dwóch torów połączonych szeregowo lub tylko przy określonej polaryzacji. W niektórych konstrukcjach zastosowano magnesy wydmuchowe albo specjalną geometrię komory stykowej. Odwrócenie polaryzacji może zmniejszyć skuteczność gaszenia łuku, jeżeli aparat ma zaciski oznaczone jako dodatnie i ujemne.

Stycznik dobiera się również do kategorii użytkowania i rodzaju obciążenia. Silnik, grzałka, kondensator wejściowy falownika oraz bateria stawiają inne wymagania podczas załączania i wyłączania. Wartość prądu ustalona w warunkach ustalonych może nie obejmować krótkiego prądu ładowania pojemności wejściowej. Dlatego w układach z falownikiem często stosuje się obwód wstępnego ładowania, czyli precharge, zanim główny stycznik zostanie całkowicie zamknięty.

Stycznik nie zastępuje każdego odłączenia

Stycznik może być elementem funkcjonalnego odłączania baterii, ale nie zawsze zapewnia wymagane odseparowanie galwaniczne i widoczną izolację. Jeżeli instalacja wymaga bezpiecznej pracy serwisowej, należy przewidzieć również aparat izolacyjny o odpowiednich parametrach. Stycznik może pozostać sklejony po przeciążeniu lub zwarciu, dlatego układ sterowania powinien uwzględniać kontrolę położenia styków pomocniczych albo niezależny sposób wykrywania takiej awarii.

W bateriach trakcyjnych i magazynach energii często stosuje się dwa styczniki po stronie DC oraz element do kontroli prądu wstępnego. Otwieranie toru dodatniego i ujemnego powinno odpowiadać topologii systemu oraz wymaganiom producenta. Samo przerwanie jednego przewodu nie zawsze zapewnia odłączenie wszystkich części, które mogą pozostać względem ziemi pod niebezpiecznym potencjałem.

Istotna jest także cewka stycznika. W stanie załączenia może pobierać energię, nagrzewać się i powodować spadki napięcia w obwodzie sterowania. Styczniki z układem oszczędzania energii, sterowaniem PWM lub cewką elektroniczną wymagają zgodnego modułu sterującego. Nieprawidłowe tłumienie przepięcia cewki może zakłócać sterownik, uszkadzać wyjścia PLC albo powodować przypadkowe zadziałanie innych aparatów.

Koordynacja zabezpieczeń i sprawdzenie dokumentacji producenta

Parametry pojedynczego aparatu nie wystarczą

Bezpieczna instalacja jest układem współpracujących elementów. Wyłącznik nadprądowy, bezpiecznik, rozłącznik, RCD, SPD, stycznik i przekształtnik muszą działać w warunkach przewidzianych przez producentów. Zabezpieczenie przewodu może być poprawne pod względem prądu długotrwałego, ale niewystarczające przy zwarciu zasilanym z baterii o dużej wydajności. Z kolei aparat o wysokiej zdolności wyłączania może nie mieć właściwego napięcia DC albo kategorii łączeniowej.

Koordynacja obejmuje między innymi selektywność czasową i prądową, ograniczenie energii zwarcia, dobór zabezpieczenia do przekroju przewodu oraz sprawdzenie, czy urządzenie poprzedzające nie pogarsza warunków wyłączania. W obwodach PV trzeba uwzględnić prądy zwrotne z równoległych stringów. W obwodach bateryjnych należy przyjąć możliwy prąd zwarcia źródła, nawet jeśli falownik w normalnej pracy pobiera znacznie mniejszy prąd.

Jak czytać dane katalogowe i instrukcję

Karta katalogowa powinna być analizowana razem z instrukcją montażu. W tabeli może znajdować się kilka wartości napięcia i prądu, przypisanych do różnych konfiguracji biegunów, kategorii użytkowania albo temperatury. Schemat połączeń na obudowie może określać kierunek przepływu prądu, mostki między zaciskami oraz obowiązkowe połączenie torów szeregowych.

Przed uruchomieniem instalacji warto porównać dokumentację z rzeczywistym wykonaniem: oznaczeniami przewodów, polaryzacją, momentami dokręcenia, przekrojami przewodów i kolejnością aparatów. Należy sprawdzić, czy aparat ma deklarowaną zdolność wyłączania dla rzeczywistego napięcia, czy temperatura w rozdzielnicy nie powoduje redukcji prądu znamionowego oraz czy zastosowane akcesoria są kompatybilne z konkretnym modelem.

Ważnym dokumentem jest również schemat jednokreskowy pokazujący wszystkie źródła energii, punkty odłączenia, zabezpieczenia oraz połączenia z przewodem ochronnym. W układzie hybrydowym schemat powinien rozróżniać tor AC, tor DC baterii, generator PV i obwody sterowania. Tylko wtedy można ocenić, czy po wyłączeniu jednego aparatu pozostałe części instalacji rzeczywiście znajdują się w stanie bezpiecznym.

Zasady bezpiecznego doboru aparatury do rodzaju prądu

Dobór aparatury należy rozpoczynać od określenia rzeczywistego rodzaju prądu w każdym fragmencie instalacji, a nie od nazwy urządzenia końcowego. Falownik, ładowarka lub zasilacz może powodować, że w różnych częściach tego samego systemu występują odmienne przebiegi, poziomy napięcia i drogi przepływu energii.

W praktyce oznacza to konieczność sprawdzenia nie tylko wyłączników i bezpieczników, lecz również typu RCD, parametrów SPD, kategorii pracy styczników oraz sposobu monitorowania izolacji. Szczególnej uwagi wymagają obwody, w których prąd stały pochodzi z baterii lub generatora PV, ponieważ źródło może podtrzymywać napięcie po odłączeniu strony przemiennej.

Najbardziej wiarygodnym kryterium jest zgodność całego rozwiązania z dokumentacją producenta, projektem instalacji i warunkami zwarciowymi w konkretnym miejscu montażu. Oznaczenie prądu znamionowego na obudowie jest dopiero początkiem oceny. Dopiero jednoczesne uwzględnienie rodzaju prądu, napięcia, zdolności wyłączania, sposobu gaszenia łuku, ochrony przeciwporażeniowej, przepięć i koordynacji zabezpieczeń pozwala uznać aparat za właściwie dobrany.
