Smart metering w przemyśle – cele biznesowe i techniczne
Różnica między prostym zliczaniem kWh a prawdziwym smart meteringiem
W wielu zakładach pod hasłem „liczniki energii” kryją się proste urządzenia, które jedynie zliczają kWh na potrzeby rozliczeń z zakładem energetycznym. Smart metering w przemyśle to zupełnie inny poziom: chodzi o ciągły zdalny odczyt, rejestrację profili obciążenia, analizę jakości zasilania, powiązanie danych z produkcją i kosztami oraz o automatyczne reakcje systemu na odchylenia.
Kluczowa różnica: tradycyjny licznik odpowiada na pytanie „ile zużyliśmy energii w danym okresie”, natomiast system zdalnego odczytu i analiz odpowiada na pytania „gdzie, kiedy, dlaczego i jak optymalizować zużycie”. Z poziomu dyrekcji liczy się możliwość przypisania kosztów do linii i produktów, z poziomu utrzymania ruchu – przewidywanie problemów, zanim zatrzymają produkcję.
W praktyce smart metering w zakładzie przemysłowym oznacza:
gęstszą sieć punktów pomiarowych (rozdzielnice, linie, wybrane maszyny),
ciągły, zdalny odczyt z dokładnym znacznikiem czasu,
pomiar nie tylko energii, lecz także mocy, współczynnika mocy, harmonicznych, asymetrii, zdarzeń jakościowych,
automatyczne alarmy i raporty zamiast „ręcznego” spisywania liczników,
integrację z SCADA, MES, ERP oraz systemami utrzymania ruchu.
Główne cele: koszty, niezawodność, utrzymanie ruchu, jakość zasilania
Z punktu widzenia biznesu nadrzędny cel to obniżenie kosztów energii i mediów bez pogorszenia jakości produkcji. W praktyce odbywa się to przez:
precyzyjne alokowanie kosztów na wydziały i linie – koniec z „dzieleniem proporcjonalnym”,
weryfikację mocy zamówionej oraz opłat za energię bierną,
identyfikację szczytów obciążenia i przenoszenie części procesów na tańsze strefy taryfowe.
Dla działu utrzymania ruchu ważna jest niezawodność zasilania oraz szybkość diagnozy usterek. Dane z liczników i analizatorów mocy pozwalają zauważyć, że np. konkretny falownik generuje nadmierne harmoniczne, albo że podnapięcia i przepięcia korelują z awariami konkretnej rozdzielnicy. Dane z systemu smart meteringu, zarchiwizowane i łatwo dostępne, skracają czas poszukiwania przyczyn awarii.
Osobnym celem jest kontrola jakości zasilania: poziom THD, asymetria faz, zapady napięcia, migotanie. W przemyśle, gdzie pracują wrażliwe linie technologiczne, problemem bywa nie tylko brak energii, ale jej „zła jakość”. System zdalnego pomiaru umożliwia udokumentowanie problemów w rozmowach z dostawcą energii lub podjęcie działań kompensacyjnych we własnym zakresie.
Zastosowania praktyczne smart meteringu na hali produkcyjnej
System zdalnego odczytu liczników w zakładzie przemysłowym szybko pokazuje swoją wartość, gdy przejdzie się od samego monitoringu do konkretnych działań. Kluczowe zastosowania to:
alokacja kosztów na linie i produkty – mierzenie zużycia energii dla poszczególnych linii, zmian i indeksów produktów,
wykrywanie anomalii – nagłe wzrosty poboru, zmiany profilu obciążenia, skoki energii biernej lub THD,
predykcyjne utrzymanie ruchu – np. rosnące prądy rozruchowe lub prąd jałowy silnika mogą sygnalizować zbliżającą się awarię,
monitoring mediów technicznych – sprężone powietrze, gaz technologiczny, para, woda lodowa; możliwość szybkiego wykrywania wycieków i niekontrolowanych odbiorów.
Przykład z praktyki: po wdrożeniu smart meteringu na sprężarkach i głównych liniach sprężonego powietrza okazało się, że w weekendy i nocą zużycie nie spadało tak, jak zakładano. Analiza danych wykazała kilka stałych wycieków w instalacji i pozostawione w trybie pracy maszyny pomocnicze. Ich eliminacja przyniosła realne oszczędności bez ingerencji w proces technologiczny.
Specyfika zakładów przemysłowych vs budynki biurowe
Smart metering w zakładzie przemysłowym ma zupełnie inną dynamikę niż w budynkach biurowych czy mieszkalnych. W biurowcu profil obciążenia jest zazwyczaj przewidywalny: poranny wzrost, stabilny dzień, wieczorny spadek. W przemyśle dochodzą:
duże rozruchy silników, falowniki, spawarki, prostowniki,
częste zmiany konfiguracji linii i odbiorników,
maszyny o dużych mocach szczytowych i niskiej pracy średniej,
silne zakłócenia EMC oraz złożone systemy uziemień.
W efekcie trzeba stosować inne założenia projektowe: wyższa częstotliwość próbkowania, odporne liczniki przemysłowe, bardziej rozbudowana analityka jakości energii i szczególna dbałość o poprawny dobór przekładników prądowych (CT) i napięciowych (VT). Dochodzi aspekt bezpieczeństwa funkcjonalnego – ingerencja w istniejące rozdzielnice nie może zaburzyć działania zabezpieczeń.
Jak zdefiniować mierzalne KPI dla projektu smart meteringu
Bez prostych, liczbowych wskaźników projekt smart meteringu szybko zamienia się w „ładne wykresy bez wpływu na wynik”. Warto już na początku ustalić konkretne KPI dla systemu zdalnego odczytu i analiz, np.:
zmniejszenie mocy zamówionej o określony procent po pierwszym roku,
spadek udziału opłat za energię bierną w rachunku o wybraną wartość,
redukcja liczby nieuzasadnionych wyłączeń zabezpieczeń (np. nadprądowych) o daną liczbę rocznie,
skrócenie średniego czasu diagnozy awarii zasilania o określony procent,
zwiększenie dokładności przypisania kosztów energii do MPK / centrów kosztów (np. >90% kosztów przypisane do konkretnych jednostek).
Takie cele pomagają dobrać zakres pomiarów, częstotliwość odczytu, typy analiz oraz sposób integracji z istniejącymi systemami raportowymi. Dzięki nim łatwiej uzasadnić inwestycję i jej późniejsze utrzymanie.
Inwentaryzacja instalacji i punktów pomiarowych – od czego zacząć
Przegląd rozdzielnic, podrozdzielni, szynoprzewodów i szaf sterowniczych
Każdy sensowny projekt smart meteringu w przemyśle startuje od inwentaryzacji istniejącej instalacji elektrycznej. Chodzi nie tylko o schematy, ale o stan faktyczny na hali. Niejeden projektant zaskoczony był różnicą między dokumentacją sprzed kilku lat a realnym okablowaniem w szafie.
Podstawowy krok to sporządzenie aktualnej listy:
rozdzielnic głównych i zasilania zewnętrznego (przyłącze, GPZ, transformatorownie),
rozdzielnic działowych i podrozdzielni zasilających linie i sektory,
szynoprzewodów z odgałęzieniami,
szaf sterowniczych linii, w których łatwo osadzić moduły pomiarowe i komunikacyjne.
Dla każdej pozycji warto od razu oznaczyć: dostępność miejsca w szafie na dodatkowe aparaty (liczniki, przekładniki, modemy), poziom obciążenia, istniejące systemy pomiarowe (np. stare analizatory mocy z wyjściem impulsowym) oraz warunki środowiskowe (temperatura, zapylenie, wibracje).
Identyfikacja kluczowych węzłów i poziomów pomiaru
Dobry system zdalnego odczytu liczników nie mierzy „wszędzie, gdzie się da”, tylko wkluczowych węzłach topologii elektrycznej i struktury organizacyjnej. Typowe poziomy pomiaru:
poziom przyłącza / rozdzielnicy głównej – kontrola całego zakładu, bilansowanie z licznikiem OSD, analiza profilu mocy,
poziom transformatorowni – ocena strat, obciążenia transformatorów, asymetrii, jakości zasilania na poszczególnych polach,
rozdzielnice działowe / wydziałowe – dzielenie energii między wydziały, centra kosztów,
linie technologiczne – pomiar energii poszczególnych linii lub grup maszyn, korelacja z produkcją (MES),
odbiorniki krytyczne – np. piece, sprężarki, pompy główne, serwerownie, systemy bezpieczeństwa.
Logiczne uszeregowanie węzłów pozwala później tworzyć bilanse i sprawdzać, czy nie występują „czarne dziury energetyczne” – różnica między energią na wyższych poziomach a sumą niższych.
Dobór szczegółowości pomiarów – od wydziału do pojedynczej maszyny
Poziom szczegółowości pomiaru powinien wynikać z tego, jakimi decyzjami zarząd ma zamiar sterować. Inny poziom szczegółowości będzie potrzebny, gdy celem jest jedynie kontrola rachunków za energię, a inny – gdy zakład chce przypisywać koszty do konkretnego indeksu produktu.
Przykładowe poziomy:
pomiar na wydział – wystarczający do rozliczenia energii między działy, lecz niewystarczający do analiz efektywności maszyn,
pomiar na linię – pozwala porównywać linie produkujące to samo, identyfikować energochłonne etapy procesu,
pomiar na maszynę – przydatny dla kluczowych odbiorników (piece, sprężarki, duże pompy, zgrzewarki, prasy),
pomiar na grupę pomocniczą (np. system sprężonego powietrza jako całość, system chłodzenia, wentylacja technologiczna).
Rozsądne podejście: zacząć od głównych poziomów (przyłącze, rozdzielnice główne, wybrane linie) i stopniowo zagęszczać sieć pomiarową w obszarach, gdzie pojawiają się największe niewiadome lub potencjał oszczędności.
Powiązanie punktów pomiarowych z MPK i strukturą organizacyjną
Sam schemat elektryczny to za mało. Smart metering w zakładzie przemysłowym ma sens dopiero wtedy, gdy można powiązać energię z miejscem powstawania kosztów (MPK, centrum kosztów, gniazdo produkcyjne) oraz z konkretnymi zleceniami produkcyjnymi.
Dlatego przy inwentaryzacji dobrze jest od razu wymodelować zależności:
które rozdzielnice zasilają które wydziały / MPK,
które linie są powiązane z jakimi produktami i zleceniami,
jak przypisać wspólne media (sprężone powietrze, woda chłodząca) do kilku wydziałów – np. proporcjonalnie do zużycia energii elektrycznej, czasu pracy, godzin maszynowych.
Efektem jest mapa energetyczna zakładu, która nie jest tylko schematem elektrycznym, ale łączy się z rachunkowością zarządczą. Dzięki temu raport z systemu zdalnego odczytu może od razu pokazać: „Koszt energii elektrycznej dla MPK X w miesiącu Y wyniósł Z, w tym linia A – %, linia B – %”.
Przykładowa mapa pomiarowa zakładu – układ warstwowy
Praktycznym narzędziem jest prosty schemat blokowy, który prezentuje warstwowo poziomy pomiaru. Tekstowo może wyglądać tak:
Poziom 0: licznik rozliczeniowy OSD
Poziom 1: rozdzielnica główna RG + analizator mocy
Poziom 2: rozdzielnice wydziałowe R1, R2, R3 – liczniki energii trójfazowe
Poziom 3: linie produkcyjne L1, L2 pod R1; L3, L4 pod R2 – moduły pomiarowe w szafach PLC
Poziom 4: kluczowe maszyny M1–M… na krytycznych liniach – analizatory mocy lub moduły pomiarowe
Taka mapa ułatwia później planowanie adresowania liczników, przypisywanie ich do struktur organizacyjnych w systemie oraz budowę raportów bilansujących.

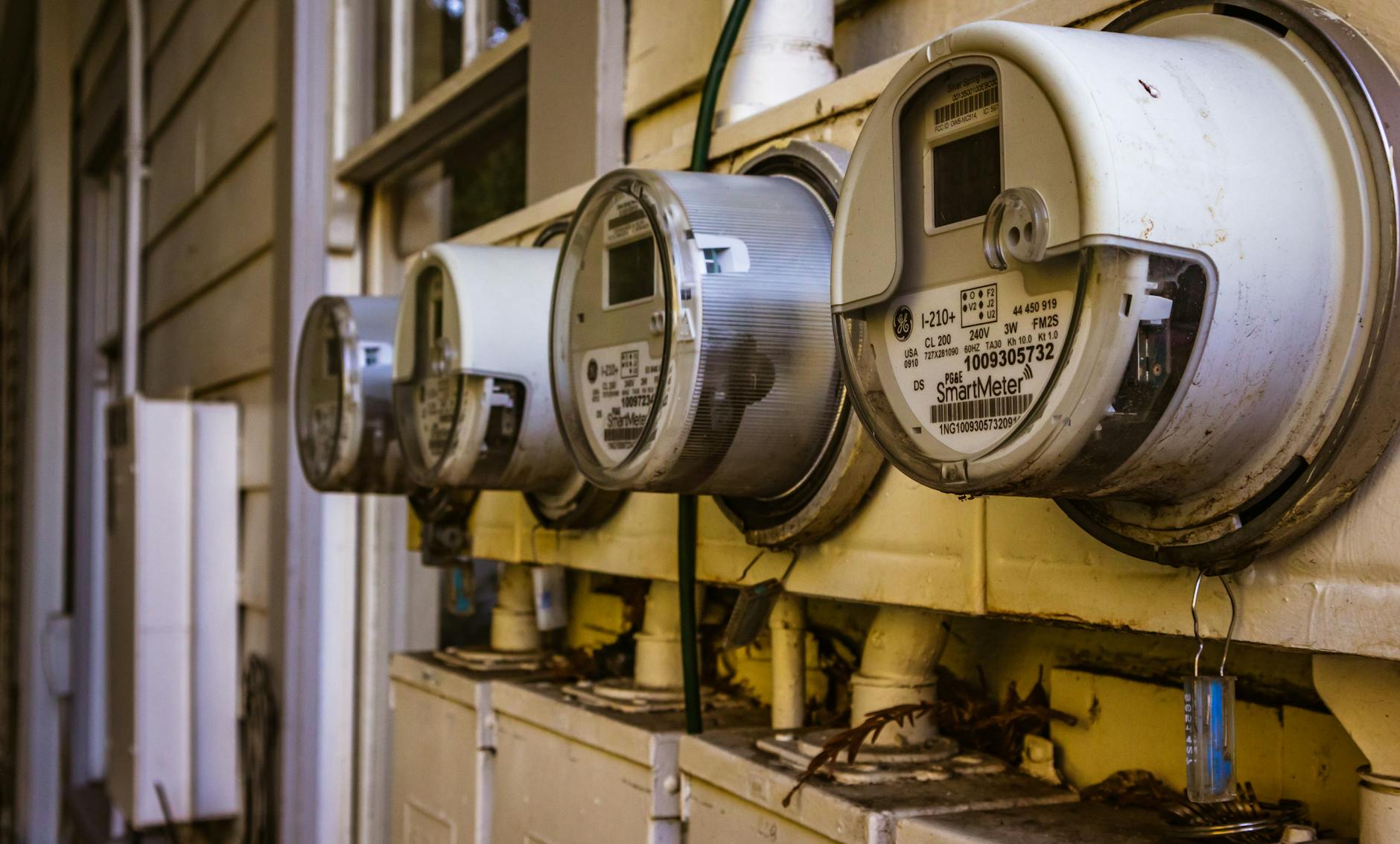

Źródło: Pexels | Autor: Robert So
Wybór liczników i przetworników – co naprawdę jest potrzebne
Rodzaje liczników energii stosowanych w przemyśle
Dobór urządzeń pomiarowych to jeden z najważniejszych etapów. Na rynku dostępnych jest wiele typów liczników, ale w przemyśle wykorzystywane są przede wszystkim:
liczniki jednofazowe – do drobnych odbiorników pomocniczych, szaf sterowniczych, małych agregatów,
liczniki trójfazowe bezpośrednie – podłączane bezpośrednio do obwodu, zwykle do prądów rzędu kilkudziesięciu amperów, często montowane na szynie DIN,
liczniki trójfazowe półpośrednie (z przekładnikami prądowymi) – standard dla rozdzielnic głównych i linii o większych prądach,
analizatory jakości energii – mierzące szeroki zakres parametrów (THD, asymetrie, zdarzenia), montowane panelowo lub na szynie DIN,
Kluczowe parametry techniczne liczników i przetworników
Przy doborze liczników i analizatorów łatwo skupić się na „bajerach” w katalogu, a pominąć parametry, które decydują, czy system będzie działał stabilnie przez lata. W pierwszej kolejności trzeba sprawdzić:
klasę dokładności (np. 0,2S; 0,5S; 1) – do rozliczeń wewnętrznych zazwyczaj wystarczy 0,5S, do sporów z OSD lub precyzyjnego rozliczania MPK przy dużych wolumenach energii lepiej zejść niżej,
zakres prądowy i napięciowy – zgodność z przekładnikami CT/VT oraz siecią zakładu (najczęściej 3×230/400 V),
typ i liczba wejść/wyjść – impulsy, wejścia binarne (np. sygnał pracy/awarii), wyjścia przekaźnikowe do prostych alarmów,
rejestracja profilu obciążenia – głębokość pamięci, programowalny krok rejestracji (np. 1/5/15 min), zachowanie przy zaniku zasilania,
możliwości liczenia energii biernej, pojemnościowej/indukcyjnej – kluczowe przy karach za moc bierną,
zakres funkcji analizy jakości energii – poziomy harmonicznych, THD, flicker, zapady/nadpięcia, niesymetria,
stopień ochrony (IP) i odporność środowiskowa – montaż w hali produkcyjnej z pyłem, olejem i wibracjami wymaga innych rozwiązań niż biurowa rozdzielnia.
Dobrze jest ujednolicić flotę liczników do 2–3 typów na cały zakład. Ułatwia to utrzymanie, zapas magazynowy i konfigurację w systemie nadrzędnym.
Przekładniki prądowe i napięciowe – typowe błędy i dobre praktyki
Źle dobrane lub podłączone przekładniki prądowe zniekształcają cały obraz zużycia. Korekta w systemie IT niewiele tu da – błąd pojawia się u źródła. Kilka praktycznych zasad:
dobór przekładni – nie przewymiarowywać „na wszelki wypadek”; przekładnik 1000/5 A przy realnym prądzie 80–150 A będzie pracował w mało dokładnym zakresie,
klasa dokładności CT – do typowego monitoringu wystarczy 1, do dokładnych rozliczeń <0,5,
klasa obciążalności (VA) – suma obciążeń (liczniki, przewody) nie może przekraczać znamionowego obciążenia przekładnika,
kierunek podłączenia (P1/P2, S1/S2) – odwrócenie fazy lub przewodów da energię „ujemną” i błędne wektory mocy,
zwarcie wyjść wtórnych przy pracy bez licznika – otwarty obwód po stronie wtórnej CT jest niebezpieczny,
selektywne stosowanie przekładników dzielonych (split-core) – dobre przy modernizacjach bez wyłączania zasilania, ale mniej dokładne niż standardowe CT.
W praktyce opłaca się zamówić kilka przekładników o różnej przekładni do testów na jednej rozdzielnicy i dobrać optymalny zakres przed zamówieniem całej partii.
Minimalny zestaw pomiarów dla różnych poziomów instalacji
Zamiast „mieć wszystko wszędzie”, lepiej zdefiniować minimalny zestaw parametrów na każdym poziomie sieci:
Przyłącze / rozdzielnica główna – energia czynna/bierna, profile mocy, szczegółowa jakość energii (harmoniczne, zapady), rejestr zdarzeń napięciowych.
Transformatorownia – energia, prądy, obciążenie transformatorów, temperatura (jeśli dostępna), podstawowe wskaźniki jakości energii.
Rozdzielnice wydziałowe – energia czynna/bierna, cos φ, prądy fazowe, alarmy przeciążenia.
Linie technologiczne – energia, moc chwilowa, licznik godzin pracy, sygnały start/stop, opcjonalnie licznik sztuk z PLC do analizy kWh/szt.
Taki podział pozwala dobrać tańsze liczniki w mniej krytycznych miejscach, a droższe analizatory tylko tam, gdzie rzeczywiście dostarczą dodatkowej wartości.
Urządzenia pomocnicze: przetworniki, koncentratory, moduły I/O
W istniejących rozdzielnicach i szafach często brakuje miejsca na nowe liczniki. Zamiast głębokiej przebudowy można wykorzystać:
przetworniki pomiarowe – małe moduły z CT, które udostępniają dane po Modbusie, montowane na szynie DIN w mniej „zatłoczonych” miejscach,
koncentratory danych – zbierają sygnały z wielu prostych liczników impulsowych i wystawiają je jako jednolity interfejs (Modbus TCP, MQTT, HTTP),
moduły I/O w szafach PLC – dodanie modułów prądowych/energetycznych w istniejących sterownikach, zamiast instalacji osobnych liczników,
bramki protokołów – tłumaczą np. M-Bus lub stary protokół producenta na Modbus TCP lub OPC UA.
Dobrze zaprojektowany zestaw takich urządzeń upraszcza okablowanie i redukuje liczbę punktów awarii.
Architektura systemu zdalnego odczytu – warstwy i komponenty
Warstwa pomiarowa – „co i gdzie mierzymy”
Warstwa pomiarowa to wszystkie liczniki, analizatory, CT/VT, przetworniki i moduły I/O. Na tym poziomie ważne jest:
spójne oznaczenie urządzeń (nazwa rozdzielnicy, numer pola, obwód),
standaryzacja konfiguracji (te same rejestry, ten sam krok rejestracji),
lokalna sygnalizacja podstawowych alarmów (np. LED / przekaźnik do SCADA),
fizyczna separacja obwodów pomiarowych od mocy – osobne trasy kablowe, osobne listwy zaciskowe.
Na tym etapie ustala się też, które punkty są „krytyczne” i wymagają redundancji lub częstszych odczytów.
Warstwa komunikacyjna – sieć dla danych pomiarowych
Warstwa komunikacyjna łączy urządzenia pomiarowe z koncentratorami i serwerami. Składa się z:
sieci przewodowych (RS-485, Ethernet miedziany, światłowód),
segmentów bezprzewodowych (Wi-Fi przemysłowe, LoRaWAN, GSM/LTE) tam, gdzie prowadzenie kabli jest kosztowne lub niemożliwe,
urządzeń pośredniczących (konwertery RS-485/Ethernet, switche, routery, AP).
Kluczowe decyzje: ile osobnych segmentów sieci (np. osobna sieć OT dla smart meteringu), jaka topologia (gwiazda, linia, pierścień) i jak rozwiązać redundancję głównych tras.
Warstwa akwizycji i agregacji danych
To poziom, na którym „surowe” dane z liczników zamieniają się w uporządkowaną bazę pomiarów. Zwykle obejmuje:
koncentratory lokalne – przemysłowe komputery/RTU zbierające dane z kilkunastu/kilkudziesięciu liczników w rozdzielni,
serwery akwizycji – systemy SCADA/EMS/BMS w serwerowni zakładowej lub w chmurze prywatnej,
bufory danych – lokalne kolejki (np. MQTT, bazy time-series) zabezpieczające przed utratą danych przy przerwie w komunikacji.
Na tej warstwie ustala się częstotliwość odczytu, mechanizmy resynchronizacji danych (po zaniku łączności) i podstawowe reguły walidacji (odrzucanie wartości nierealnych, luki w datach).
Warstwa analityczno-aplikacyjna
Wyżej znajdują się aplikacje, z których faktycznie korzysta biznes i utrzymanie ruchu:
moduł raportowy energii – bilanse, raporty MPK, analiza kosztów wg taryf,
moduł alarmowy – powiadomienia o przekroczeniu mocy, pogorszeniu cos φ, zdarzeniach jakości energii,
interfejsy dla systemów zewnętrznych – ERP, MES, CMMS, platformy ESG.
Istotne, aby logika biznesowa (np. sposób alokacji kosztów) była konfigurowalna, a nie zaszyta „na sztywno” w kodzie dostawcy.
Bezpieczeństwo systemu – segmentacja i uprawnienia
Smart metering wchodzi głęboko w sieć OT, więc musi respektować zasady cyberbezpieczeństwa:
segmentacja sieci (VLAN, firewalle) pomiędzy siecią biurową IT a siecią produkcyjną OT,
oddzielenie ruchu pomiarowego od sterującego, tam gdzie to możliwe,
uwierzytelnianie dostępu do urządzeń (silne hasła, wyłączone konta domyślne),
szyfrowanie transmisji na odcinkach publicznych (VPN przy transmisji GSM/LTE lub Internecie),
logowanie zmian konfiguracji i dostępów do systemu analitycznego.
Minimalny standard to polityka haseł, zamknięte porty nieużywanych usług i aktualne oprogramowanie układowe liczników/koncentratorów.

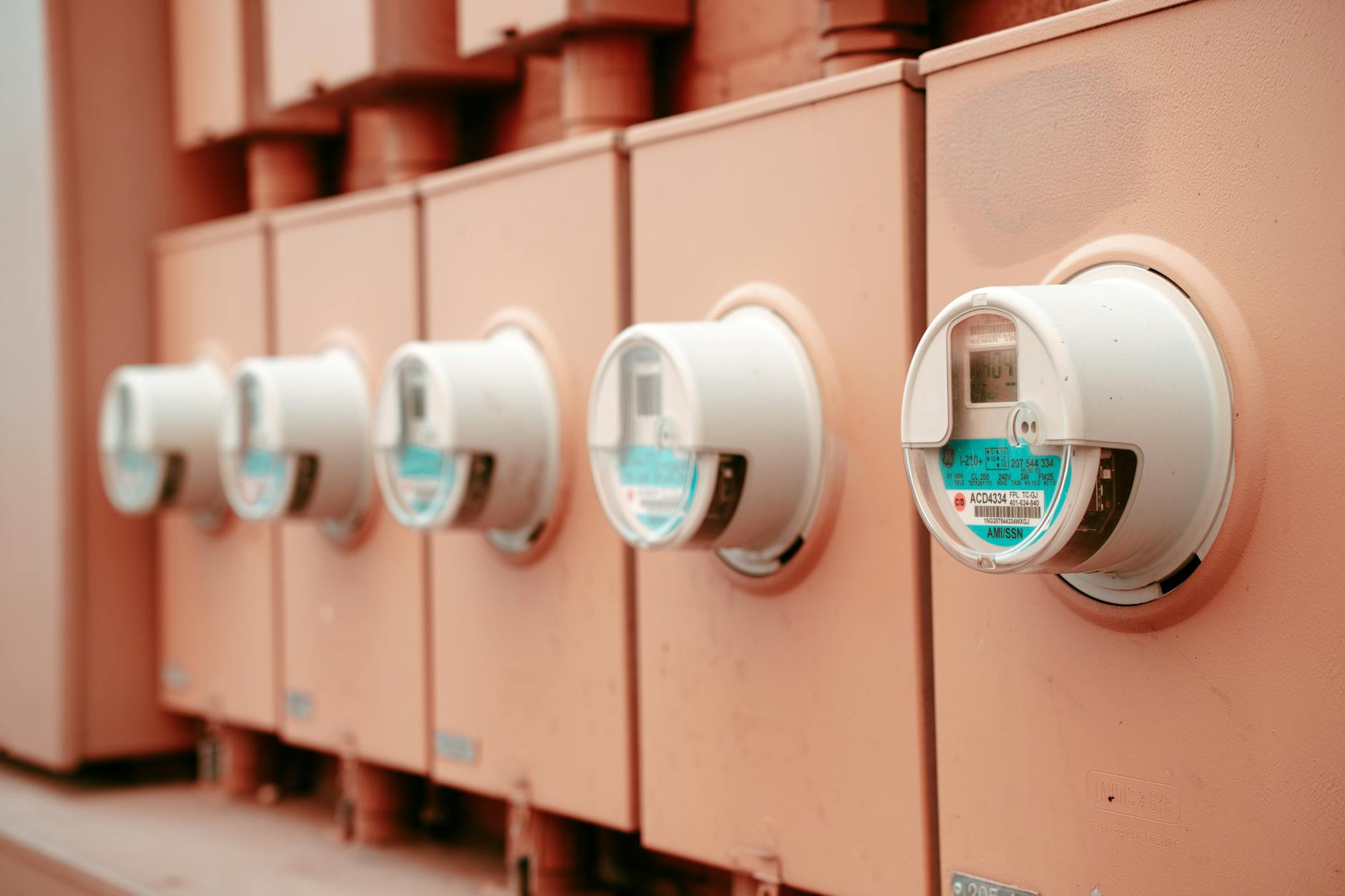

Źródło: Pexels | Autor: Connor Scott McManus
Protokoły i media komunikacyjne w smart meteringu przemysłowym
Modbus, M-Bus, BACnet i reszta – co wybrać w zakładzie
W praktyce przemysłowej króluje kilka protokołów. Każdy ma swoje typowe zastosowania:
Modbus RTU/TCP – najpopularniejszy w przemyśle, prosty, wspierany przez większość liczników i PLC; dobra baza do systemu zakładowego,
M-Bus – często spotykany w licznikach mediów komunalnych (woda, ciepło, gaz); przydatny, gdy smart metering ma objąć też media inne niż energia elektryczna,
BACnet – głównie w automatyce budynkowej (HVAC, BMS); sensowny przy integracji części biurowej lub laboratoriów z systemem energii,
Profibus/Profinet, EtherNet/IP – protokoły „od świata PLC”; do smart meteringu zwykle tylko wtedy, gdy wykorzystujemy moduły pomiarowe w istniejących sterownikach,
OPC UA – warstwa integracyjna, wygodna do wymiany danych między systemami wyższego poziomu.
Dobry standard: Modbus/OPC UA jako „język wewnętrzny” systemu, a inne protokoły obsługiwane przez bramki.
RS-485, Ethernet, światłowód – fizyczne warstwy komunikacji
Wybór medium transmisyjnego często decyduje o niezawodności całego systemu. Kilka typowych scenariuszy:
RS-485 (Modbus RTU) – dobry na krótsze odcinki i do ściągania danych z wielu prostych liczników szeregowo; wymaga przemyślanej topologii (linia, nie gwiazda) i poprawnego terminowania,
Ethernet miedziany – wygodny przy nowych instalacjach i w szafach, gdzie jest już infrastruktura sieciowa; dystans do 100 m pomiędzy urządzeniami, przy większych odległościach konieczne switche lub przejście na światłowód,
światłowód – odporność na zakłócenia EMI, długie dystanse w halach i między budynkami; szczególnie przydatny w hucie, odlewni, cementowni.
W środowisku o dużych zakłóceniach (przemienniki częstotliwości, spawarki, piece indukcyjne) lepiej od razu projektować połączenia światłowodowe dla głównych magistrali.
Sieci bezprzewodowe: Wi-Fi, LoRaWAN, GSM/LTE
Bezprzewodówka przydaje się tam, gdzie kable są trudne lub kosztowne: magazyny wysokiego składowania, ruchome maszyny, stare budynki. Typowe opcje:
Wi-Fi przemysłowe – dobre na krótkie dystanse, niskie opóźnienia, ale wymaga starannego planowania zasięgu i kanałów,
LoRaWAN – do małych ilości danych (np. okresowe stany liczników wody/gazu), bardzo duży zasięg, niskie zużycie energii,
GSM/LTE/5G – tam, gdzie nie ma sensu lub możliwości budowy sieci przewodowej (oddalone obiekty, kontenery energetyczne, stacje transformatorowe),
proprietarne systemy radiowe – stosowane przez niektórych dostawców liczników ciepła/gazu.
Trzeba jednak liczyć się z tym, że sieci radiowe są bardziej podatne na zakłócenia i wymagają dodatkowego nadzoru oraz dobrego zarządzania zasilaniem urządzeń.
Gęstość odczytów, obciążenie sieci i buforowanie
System smart meteringu może generować tysiące odczytów na minutę. Trzeba więc ustalić:
Strategia próbkowania i priorytety danych
Zanim zostaną ustawione interwały odczytu w licznikach i koncentratorach, trzeba pogodzić wymagania biznesu, techniki i sieci. Dobrą metodą jest nadanie punktom pomiarowym klas priorytetu:
klasa A – pomiary krytyczne (główne zasilania, kluczowe linie technologiczne) – częstotliwość odczytu co 1–15 s, lokalne buforowanie,
klasa B – pomiary operacyjne (rozdzielnie, duże odbiory, sprężarkownie) – krok 15–60 s lub 1 min,
klasa C – pomiary rozliczeniowe i pomocnicze (MPK, sekcje hal, media pomocnicze) – kroki 5–15 min, często zgodne z wymaganiami rozliczeń lub analiz kosztów.
Prosta procedura ustawiania próbkowania:
Oznacz każdy punkt pomiarowy klasą A/B/C w dokumentacji.
Sprawdź, czy licznik wspiera lokalny log (profile obciążenia) i z jakim krokiem.
Ustal interwał odczytu na koncentratorze: szybciej dla klasy A, ale nie szybciej niż realne odświeżanie rejestrów licznika.
Przetestuj obciążenie sieci i serwera na wybranym fragmencie instalacji.
Efekt: dane o wysokiej rozdzielczości są tylko tam, gdzie naprawdę coś wnoszą, a nie „dla zasady” w każdej rozdzielnicy.
Buforowanie lokalne i praca offline
Przerwy w komunikacji w zakładach zdarzają się regularnie: awarie switchy, prace modernizacyjne, zanik zasilania. System smart meteringu powinien przetrwać takie zdarzenia bez utraty historii. Kluczowe mechanizmy:
lokalne logowanie w licznikach – profile obciążenia z parametrami energii i mocy zapisywane w pierścieniowej pamięci licznika,
bufor w koncentratorze – baza time-series lub pliki z danymi w RTU/bramce, synchronizowane z serwerem po powrocie łączności,
znaczniki czasu po stronie źródła – datowanie odczytów zegarem licznika/koncentratora, a nie momentem przyjęcia przez serwer.
W praktyce dobrze sprawdza się zasada: licznik przechowuje co najmniej 30 dni swoich profili, koncentrator – kilka dni danych z całej podsieci. Przy powrocie łączności akwizycja powinna mieć tryb „doganiania historii” z ograniczeniem tempa, żeby nie zabić serwera ani łącza.
Ograniczanie ruchu i kompresja danych
Przy dużej liczbie punktów pomiarowych warto ograniczyć ilość przesyłanych danych. Kilka prostych trików:
nie ściągaj co sekundę pełnej tablicy rejestrów, jeśli do analizy potrzebne są tylko energia i moc czynna,
używaj mechanizmów „report by exception” tam, gdzie to możliwe (zdarzenia jakości energii, alarmy) zamiast ciągłego skanowania,
stosuj kompresję (np. gzip) na łączach o małej przepustowości, zwłaszcza GSM/LTE,
łącz drobne ramki w większe paczki na poziomie koncentratora.
Na styku z systemem analitycznym przydaje się standaryzacja formatu (np. JSON lub Protobuf) i możliwość regulacji „głębokości” danych – np. osobne strumienie dla danych surowych wysokiej rozdzielczości i dla danych już zrolowanych do 15 minut lub godziny.
Integracja z instalacjami przemysłowymi i automatyką
Powiązanie smart meteringu z istniejącymi PLC i SCADA
W większości zakładów działa już jakaś SCADA lub DCS. Smart metering nie powinien tego dublować, lecz korzystać z istniejącej infrastruktury tam, gdzie ma to sens. Podstawowe warianty:
integracja „od spodu” – moduły pomiarowe wpięte w istniejące PLC, a dane energii udostępniane przez ten sam serwer SCADA,
integracja „boczna” – osobny system smart meteringu z własną akwizycją, ale z wymianą wybranych sygnałów z SCADA (obciążenia, statusy linii, alarmy),
integracja „na szczycie” – dane z SCADA i z systemu energii łączone dopiero na poziomie hurtowni danych lub narzędzia BI.
W praktyce w jednym zakładzie stosuje się często mieszankę tych podejść: np. główne pomiary energii w osobnym systemie, a pomiary dedykowane konkretnym liniom technologicznych zbierane przez PLC i eksportowane do systemu energii po OPC UA.
Wykorzystanie istniejących sygnałów procesowych
System zdalnego odczytu zyskuje na wartości, gdy łączy energię z danymi procesowymi. Przydatne są zwłaszcza:
sygnały START/STOP linii – pozwalają odróżnić pobór energii w pracy, postoju planowanym i awarii,
liczniki produkcji sztuk/ton/metrów – umożliwiają wyliczenie zużycia energii na jednostkę wyrobu lub partii,
statusy trybu pracy maszyn (auto/ręka/awaria) – powiązanie skoków poboru energii z konkretnymi stanami,
parametry procesowe (ciśnienie, temperatura, wydajność) – pomocne przy szukaniu przyczyn nadmiernego poboru.
Minimalny kroki integracji:
Zidentyfikuj dla każdej kluczowej linii 2–3 sygnały procesowe, które dobrze tłumaczą zmiany poboru energii.
Sprawdź, czy są dostępne w SCADA/PLC, i w jakim formacie.
Udostępnij je do systemu energii przez standardowy interfejs (OPC UA, Modbus TCP, REST API).
W systemie analitycznym połącz pomiar energii z produkcją i statusami linii w jednym modelu danych.
Interfejs do systemów ERP, MES, CMMS
Same kWh czy m³ gazu to za mało, aby mówić o realnym zarządzaniu kosztami. Smart metering powinien zasilać kluczowe systemy biznesowe:
ERP – dane do rozliczania kosztów energii na MPK, zlecenia produkcyjne i kontrakty,
MES – informacje o zużyciu energii na partię produkcyjną, wskaźniki OEE rozszerzone o komponent energetyczny,
CMMS – zużycie energii przez maszyny jako dodatkowy parametr do planowania przeglądów i wykrywania anomalii (np. wzrost poboru jako zapowiedź zużycia łożysk).
Technicznie często wystarczą:
periodyczne eksporty danych (CSV, pliki wsadowe SFTP) z systemu energii do ERP,
API REST/GraphQL do bieżących odczytów i wskaźników dla MES,
webhooki lub komunikaty MQTT/AMQP do wywoływania akcji w CMMS (np. zgłoszenie serwisowe przy przekroczeniu progów).
Kluczowe jest wspólne słownictwo: identyfikatory MPK, linie, gniazda produkcyjne i urządzenia muszą być spójne pomiędzy systemami, inaczej integracja zamieni się w ręczne „żenienie” danych w Excelu.
Mapowanie punktów pomiarowych na MPK i gniazda produkcyjne
Aby dane energetyczne miały sens dla controllingu, trzeba zbudować logiczną mapę: licznik → urządzenie/linia → MPK/produkt. Typowa procedura:
Na etapie inwentaryzacji przypisz każdemu punktowi pomiarowemu: numer rozdzielnicy, obwód, zasilane urządzenia/obszary.
Wspólnie z działem produkcji i finansów przyporządkuj te elementy do MPK, linii technologicznych, gniazd produkcyjnych.
W systemie energii utwórz wirtualne liczniki (agregaty), które sumują fizyczne liczniki do poziomu, który rozumie biznes (np. „Linia malowania 1”, „Wtryskarki PP”, „Magazyn wysoki składowania”).
Zdefiniuj reguły podziału dla punktów wspólnych (np. sprężarkownia, oświetlenie ogólne) – procentowo, według godzin pracy, według zużycia sprężonego powietrza itp.
Jeżeli struktura MPK lub layout hal często się zmienia, system powinien umożliwiać rekonfigurację mapy bez przekonfigurowywania samych liczników – tylko przez zmianę definicji wirtualnych liczników i reguł alokacji.
Współpraca z BMS i instalacjami budynkowymi
W zakładach z częścią biurową, laboratoryjną lub magazynową smart metering przecina się z systemami BMS. Typowe punkty styku:
liczniki energii dla obwodów HVAC, chłodzenia, wentylacji – zwykle już zintegrowane z BMS (BACnet, Modbus),
liczniki ciepła, chłodu, wody lodowej – często na M-Bus lub w protokołach producenta,
liczniki oświetlenia i gniazd ogólnych w budynku.
Praktycznie najwygodniej jest wpiąć się w BMS jako w jeden z „źródeł prawdy” o mediach budynkowych, zamiast dublować okablowanie i urządzenia. Dwa kroki:
Sprawdź, czy BMS ma interfejs eksportu danych (BACnet/IP, Modbus TCP, OPC UA, API).
Uzgodnij z integratorem BMS listę sygnałów i częstotliwość przekazywania do systemu energii.
Dzięki temu w raportach energii dla całego zakładu można pokazać np. udział HVAC i budynków biurowych w łącznym zużyciu, bez przeprojektowania całej automatyki budynkowej.
Włączanie smart meteringu w logikę sterowania
Na bardziej zaawansowanym etapie dane z liczników przestają być tylko informacją archiwalną i zaczynają wpływać na sterowanie. Kilka przykładowych zastosowań:
ograniczanie mocy szczytowej – sygnał o bieżącej mocy z licznika głównego jest wykorzystywany przez PLC lub system nadrzędny do sekwencyjnego odłączania odbiorów pomocniczych (np. dodatkowych sprężarek, nagrzewnic),
sterowanie oświetleniem i HVAC – dynamiczne obniżanie nastaw temperatury lub poziomu oświetlenia przy zbliżaniu się do limitu mocy umownej,
przełączanie źródeł zasilania – decyzja o uruchomieniu agregatów, magazynów energii lub fotowoltaiki na podstawie prognozowanego profilu poboru i aktualnych cen energii.
Kluczowe zasady przy łączeniu smart meteringu z logiką sterowania:
kanały używane do sterowania powinny być odseparowane od kanałów używanych tylko do monitoringu,
algorytmy sterowania muszą uwzględniać opóźnienia i możliwe przerwy w komunikacji (fallback do bezpiecznych nastaw),
każda automatyczna reakcja oparta na danych energetycznych powinna być rejestrowana (kto, kiedy, jaki algorytm).
Organizacja utrzymania systemu smart meteringu
Nawet najlepsza architektura się rozjedzie, jeśli system nie ma gospodarza. W praktyce potrzebne są trzy role, często łączone:
właściciel biznesowy – najczęściej dział utrzymania ruchu lub energetyk zakładowy, definiuje potrzeby i priorytety,
administrator techniczny – opiekuje się serwerami, bazą danych, backupami i aktualizacjami oprogramowania,
koordynator OT – osoba spinająca tematy liczników, PLC, sieci przemysłowej i cyberbezpieczeństwa.
Prosta checklista organizacyjna:
Wyznacz jedną komórkę odpowiedzialną za spójność konfiguracji liczników (adresy, mapy rejestrów, firmware).
Ustal procedurę przy wprowadzaniu nowych punktów pomiarowych (standard okablowania, nazewnictwa i integracji).
Wprowadź cykliczne przeglądy: porównanie odczytów rozliczeniowych z danymi z systemu, kontrola spójności map MPK.
Zadbaj o dokumentację: aktualne schematy, listy urządzeń, diagramy sieci, opis integracji z ERP/MES.
Dzięki temu system smart meteringu nie staje się „czarną skrzynką dostawcy”, tylko narzędziem, które zakład faktycznie rozumie i potrafi rozwijać.

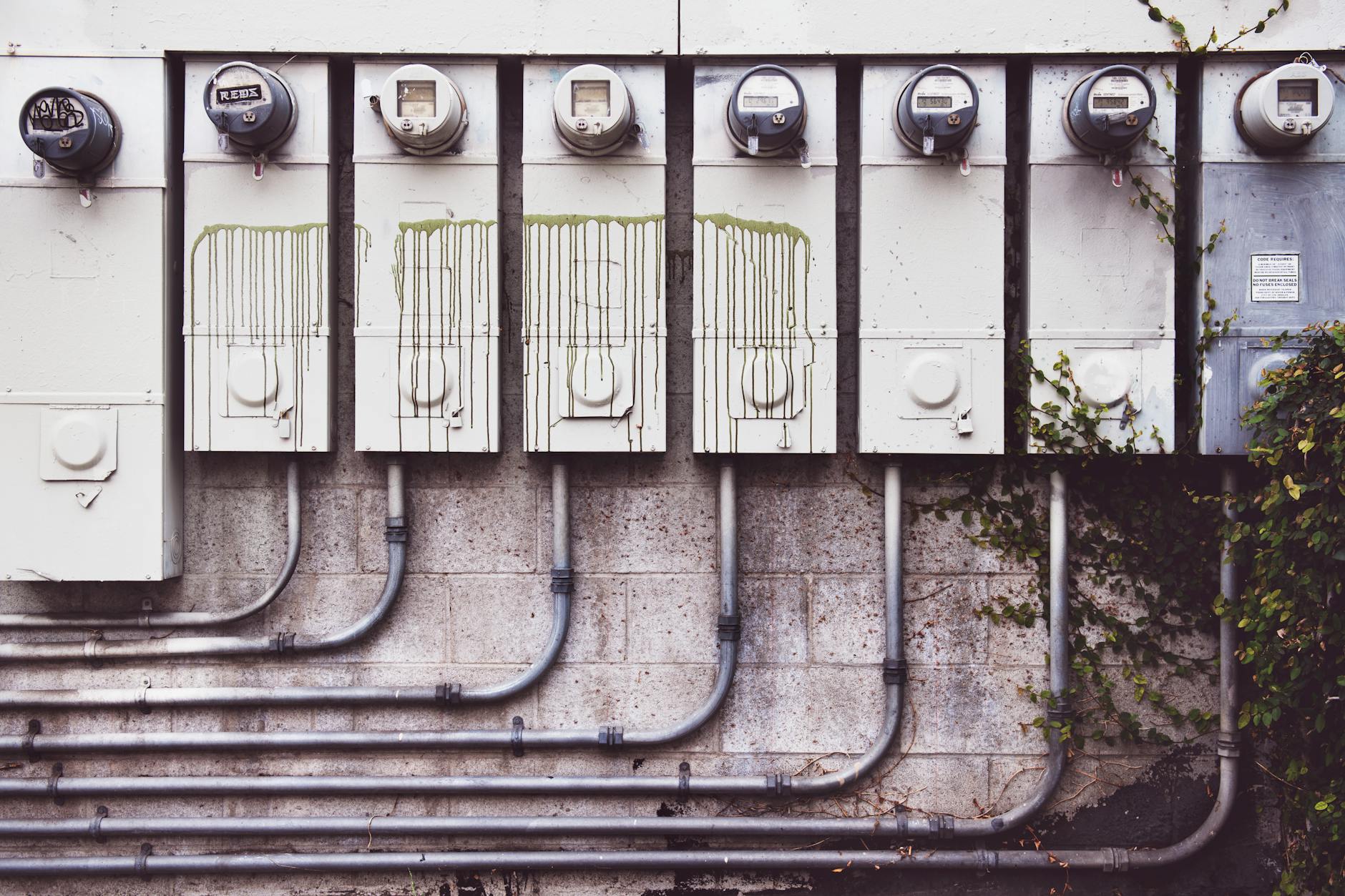

Źródło: Pexels | Autor: Tim Mossholder
Co warto zapamiętać
Smart metering w przemyśle to coś więcej niż zwykłe liczniki kWh – obejmuje gęstą sieć punktów pomiarowych, ciągły zdalny odczyt, analizę jakości zasilania i powiązanie danych z produkcją oraz kosztami.
Kluczowym celem biznesowym jest realne obniżenie kosztów energii: dokładne przypisywanie kosztów do linii i produktów, korekta mocy zamówionej, ograniczenie opłat za energię bierną i przesuwanie procesów na tańsze strefy taryfowe.
Dla utrzymania ruchu i automatyki smart metering jest narzędziem diagnostycznym i predykcyjnym – pozwala szybciej lokalizować przyczyny awarii, wychwytywać rosnące obciążenia silników, nadmierne harmoniczne czy zapady napięcia zanim zatrzymają produkcję.
System zdalnego pomiaru umożliwia wiarygodną kontrolę jakości energii (THD, asymetria, zapady, migotanie) i daje twarde dane do rozmów z dostawcą energii lub uzasadnienia inwestycji w kompensację, filtry czy modernizację instalacji.
Największy efekt daje przełożenie monitoringu na konkretne działania operacyjne: wykrywanie wycieków sprężonego powietrza, eliminowanie niepotrzebnie pracujących maszyn po godzinach, identyfikację anomalii w profilach obciążenia.
Zakład przemysłowy wymaga innego podejścia niż biurowiec: potrzebna jest wyższa częstotliwość próbkowania, liczniki odporne na zakłócenia, poprawnie dobrane przekładniki CT/VT oraz takie prowadzenie instalacji, by nie ingerować w działanie zabezpieczeń.
Opracowano na podstawie
IEC 61557-12: Power metering and monitoring devices (PMD). International Electrotechnical Commission (2018) – Wymagania dla liczników i analizatorów mocy w instalacjach przemysłowych
IEC 61000-4 series: Electromagnetic compatibility (EMC) – Testing and measurement techniques. International Electrotechnical Commission – Metody pomiaru jakości energii, harmonicznych, zapadów i migotania
PN-EN 50160: Parametry napięcia zasilającego w publicznych sieciach rozdzielczych. Polski Komitet Normalizacyjny – Kryteria oceny jakości napięcia zasilającego w sieciach dystrybucyjnych
IEEE 1459: Definitions for the Measurement of Electric Power Quantities. IEEE (2010) – Definicje mocy, energii, harmonicznych i współczynnika mocy dla pomiarów
ISO 50001: Energy management systems – Requirements with guidance for use. International Organization for Standardization (2018) – Systemy zarządzania energią, wymagania i powiązanie z pomiarami energii
Energy Management Systems in Industry – Practical Implementation and Tools. European Commission Joint Research Centre – Praktyczne wdrożenia systemów pomiaru i zarządzania energią w przemyśle
Guidelines for Smart Metering Implementation. European Union Agency for the Cooperation of Energy Regulators – Wytyczne wdrażania systemów zdalnego odczytu liczników
Power Quality in Electrical Systems. McGraw-Hill (2010) – Analiza jakości energii, THD, zapady, przepięcia w instalacjach przemysłowych
