Nowoczesne wyłączniki różnicowoprądowe w przemyśle funkcje, które naprawdę się przydają

Rola wyłączników różnicowoprądowych w instalacjach przemysłowych – punkt widzenia zakładu

Bezpieczeństwo ludzi a ciągłość produkcji – dwa równorzędne kryteria

Wyłączniki różnicowoprądowe w przemyśle pojawiają się zwykle z dwóch powodów: wymogów norm i realnego strachu przed porażeniem lub pożarem. W środowisku mieszkaniowym ten obraz jest prosty – jeden RCD na obwody gniazd, czasem kilka stref. W zakładzie produkcyjnym dochodzi kryterium, które wszystko komplikuje: ciągłość produkcji. Każde nieplanowane wyłączenie linii to nie tylko koszt energii, ale także stracony materiał, lawina reklamacji i praca służb utrzymania ruchu w trybie gaszenia pożaru.

W efekcie to samo urządzenie – wyłącznik różnicowoprądowy – może być postrzegane jako ratunek albo jako źródło nieustannych kłopotów. Tam, gdzie projektant lub dostawca maszyny traktuje RCD jak „znacznik w normie” i wrzuca jeden aparat na cały zasilacz rozdzielni, powstaje układ o dużym potencjale do fałszywych zadziałań. Z kolei tam, gdzie ktoś świadomie planuje selektywne zabezpieczenia różnicowoprądowe, rozbija strefy i analizuje prądy upływu, RCD zaczyna być realnym narzędziem zarządzania ryzykiem, a nie losowym wyłącznikiem.

Z punktu widzenia zakładu przemysłowego kryteria są więc trzy: bezpieczeństwo ludzi, ograniczenie ryzyka pożaru instalacji oraz minimalizacja nieplanowanych przestojów. Każdy dobór i konfiguracja wyłączników różnicowoprądowych powinna zostać prześwietlona przez te trzy soczewki. Brak choćby jednego z nich jest pierwszym sygnałem ostrzegawczym przy audycie.

Ochrona przeciwporażeniowa, przeciwpożarowa i nadzór izolacji – trzy perspektywy

Nowoczesne wyłączniki różnicowoprądowe w przemyśle pełnią kilka funkcji jednocześnie, ale każda z nich ma inne wymagania co do parametrów i miejsca montażu. Ochrona przeciwporażeniowa to przede wszystkim RCD o czułości 30 mA, zastosowane na obwodach z gniazdami, ręcznymi elektronarzędziami, strefami serwisowymi przy maszynach. Tu kluczowa jest szybka reakcja urządzenia i dobra jakość toru PE, nie zaś ochrona całej linii technologicznej.

Ochrona przeciwpożarowa zwykle wiąże się z większymi wartościami prądu różnicowego – rzędu 100…300 mA – ale nastawionymi na wcześniejsze wykrycie degradacji izolacji, zanim dojdzie do zwarcia łukowego lub przegrzewania kabli. Tego typu RCD często stosuje się na zasilaniu całych rozdzielnic, długich linii kablowych lub obwodów wychodzących poza budynek. Ich rolą jest „łapanie” stanu przedawaryjnego, a nie typowe porażenie człowieka.

Trzecią funkcją, coraz częściej spotykaną w nowoczesnych urządzeniach, jest nadzór stanu izolacji. Chodzi o ciągłe monitorowanie prądów upływu lub rezystancji izolacji i wysyłanie sygnałów do systemów BMS/SCADA jeszcze przed zadziałaniem samego RCD. Niektóre wyłączniki różnicowoprądowe z komunikacją potrafią rejestrować trendy i wysyłać ostrzeżenia, że prądy upływu rosną. Dla utrzymania ruchu to bezcenne narzędzie – można zaplanować postój zamiast budzić brygadę o trzeciej nad ranem.

Koszt fałszywego zadziałania – konsekwencje biznesowe i jakościowe

W halach produkcyjnych RCD o źle dobranych parametrach potrafią zadziałać bez widocznej przyczyny: krótkotrwały przepięciowy impuls z sieci, restart falownika, wyłączenie dużego prostownika, chwilowa wilgoć w skrzynce po myciu ciśnieniowym. Z punktu widzenia zabezpieczenia nic „strasznego” się nie dzieje, ale z perspektywy produkcji może to oznaczać:

• zatrzymanie kilku maszyn jednocześnie i stratę całej partii produkcyjnej,
• konieczność czasochłonnego restartu sterowników i napędów,
• nieplanowane przestoje, podczas których trzeba szukać przyczyny zadziałania,
• pogorszenie wskaźników OEE i wskaźników jakościowych (defekty partii, starty, zanik referencji).

Kiedy takie sytuacje się powtarzają, naturalną reakcją bywa „tymczasowe” mostkowanie RCD lub wymiana na większy prąd różnicowy, niekoniecznie zgodnie z normami. To doraźnie podnosi dostępność, ale jednocześnie otwiera drogę do wypadków i ukrytych uszkodzeń izolacji. To klasyczny przykład, jak brak koncepcji na poziomie zakładu prowadzi do chaotycznych decyzji na poziomie pojedynczych brygad.

Normy i wytyczne – PN-HD 60364, PN-EN 60204-1 i zalecenia producentów

Podstawowe wymagania dotyczące wyłączników różnicowoprądowych w instalacjach niskiego napięcia opisuje norma PN-HD 60364 (i jej części składowe), z kolei dla maszyn i ich obwodów istotna jest PN-EN 60204-1. Te dokumenty definiują, kiedy RCD jest obowiązkowy, jakie wartości prądów różnicowych są dopuszczalne, a także jak należy prowadzić przewody ochronne i uziemienia. Normy są punktem wyjścia, ale w przemyśle realne rozwiązania często wynikają z polityki bezpieczeństwa zakładu i specyficznych wymagań technologii.

Producenci maszyn często dodają własne wytyczne dotyczące stosowania RCD. W instrukcjach pojawiają się zapisy typu: „obwód sterowania powinien być chroniony wyłącznikiem różnicowoprądowym typu A o czułości 30 mA” lub „nie stosować RCD typu AC w obwodzie napędów z przemiennikami częstotliwości”. Zignorowanie takich zapisów jest typowym punktem zapalnym przy późniejszych reklamacjach – serwis producenta szybko wskaże niezgodność instalacji jako przyczynę problemów.

Przykład z hali – jeden RCD na całą halę i efekt domina

Klasyczna sytuacja audytowa: rozdzielnica główna starej hali, do niej dołączone trzy linie produkcyjne, kilka gniazd serwisowych i zasilanie pomp. Ktoś lata temu, „dla bezpieczeństwa”, dodał jeden wyłącznik różnicowoprądowy 300 mA na całe wyjście. Przez długi czas nic się nie działo, aż do momentu rozbudowy linii o kilka falowników i system filtrów EMC. Od tego momentu zaczynają się interwencje – RCD wyzwala raz dziennie, czasem kilka razy, bez jednoznacznej przyczyny.

Efekt biznesowy: cała hala stoi, bo zadziałał jeden aparat. Służby utrzymania ruchu tracą czas na zgaduj-zgadulę, który z obwodów był przyczyną. Zamiast podzielić obciążenia na kilka stref z osobnymi RCD, zakład próbuje „uspokoić” sytuację wymianą aparatu na model o tej samej czułości, albo – co gorsza – jego tymczasowym obejściem. To typowy sygnał ostrzegawczy, że RCD zostały potraktowane jak narzucony z zewnątrz obowiązek, bez przemyślanej strategii.

Jeśli wyłączniki różnicowoprądowe funkcjonują w zakładzie jako pojedyncze, losowo rozmieszczone aparaty, to z czasem generują więcej zamieszania niż korzyści; jeśli ich rolę uwzględni się w polityce bezpieczeństwa i strategii utrzymania ruchu, stają się kontrolowanym narzędziem zarządzania ryzykiem.

Podstawowe typy i budowa wyłączników różnicowoprądowych z perspektywy przemysłu

Jak działa wyłącznik różnicowoprądowy – punkt widzenia inżyniera

Klasyczny wyłącznik różnicowoprądowy to połączenie przekładnika Ferrantiego (toru pomiarowego) i mechanizmu wyzwalającego tor mocy. Przewody fazowe i neutralny przechodzą przez rdzeń przekładnika, który mierzy sumaryczny strumień magnetyczny, odpowiadający w praktyce różnicy prądów wpływających i wypływających z obwodu. Jeżeli prąd w fazach i w przewodzie N się bilansuje, strumień jest bliski zeru. Gdy pojawia się upływ do ziemi lub do innej ścieżki, przekładnik „widzi” prąd różnicowy i generuje sygnał wyzwalający.

W nowoczesnych RCD tor pomiarowy bywa uzupełniony o elektronikę, która filtruje niepożądane impulsy (np. udary łączeniowe) i formuje charakterystykę czasową zadziałania. Dlatego dwa wyłączniki o tej samej czułości (np. 30 mA) mogą w praktyce zachowywać się inaczej przy krótkotrwałych skokach prądu upływu. To szczególnie ważne przy napędach z falownikami, gdzie pojawiają się przebiegi odkształcone i krótkie piki prądowe.

Sam RCD nie chroni ani przed przeciążeniem, ani przed zwarciem międzyfazowym. Funkcję tę pełnią wyłączniki nadprądowe (MCB, MCCB) lub wkładki topikowe, z którymi RCD musi być skoordynowany. W środowisku przemysłowym często stosuje się rozwiązania hybrydowe: moduł różnicowoprądowy zintegrowany z wyłącznikiem mocy, co upraszcza koordynację i umożliwia uzyskanie odpowiednich parametrów zwarciowych.

Typy AC, A, F, B – co ma znaczenie w obecności falowników i prostowników

Dobór typu RCD ma w przemyśle znacznie większe znaczenie niż w budownictwie mieszkaniowym. Przebiegi prądów upływu w maszynach nie są idealną sinusoidą – pojawia się składowa stała, odkształcone przebiegi, impulsy wysokoczęstotliwościowe. Z punktu widzenia audytora jako minimum trzeba zweryfikować, czy zainstalowany wyłącznik różnicowoprądowy „widzi” to, co ma widzieć.

Podstawowe typy RCD:

• Typ AC – reaguje wyłącznie na sinusoidalny prąd różnicowy przemienny. W wielu zakładach wciąż montowany rutynowo, mimo że w środowisku napędów falownikowych i prostowników jest to sygnał ostrzegawczy. Może być stosowany jedynie w prostych, liniowych obwodach bez elektroniki mocy.
• Typ A – wykrywa zarówno sinusoidalny prąd AC, jak i pulsujący prąd stały (jednokierunkowy), powstający np. w prostownikach jedno- i dwupołówkowych. To minimalny poziom dla większości współczesnych zasilaczy i prostszych falowników.
• Typ F – przeznaczony do obwodów z falownikami jednofazowymi i napędami o niewielkiej mocy. Lepiej radzi sobie z odkształconymi przebiegami i krótkotrwałymi impulsami, ma podwyższoną odporność na fałszywe wyzwolenia. Dla wielu maszyn pakietowych i małych napędów jest to optymalny wybór.
• Typ B – wykrywa prądy różnicowe AC, pulsujące i gładkie DC. To aparat dedykowany do zasilaczy dużych napędów falownikowych, przemysłowych prostowników, instalacji fotowoltaicznych, ładowania pojazdów elektrycznych. Zapewnia ochronę także wtedy, gdy w obwodzie pojawia się znaczna składowa stała, która może „zamulić” prostsze RCD.

W praktyce przemysłowej typ AC powinien być ograniczony do prostych obwodów oświetlenia lub pomocniczych, gdzie nie występują zasilacze impulsowe, falowniki ani przekształtniki. W każdej strefie, gdzie są falowniki, prostowniki, przekształtniki częstotliwości, minimum stanowi typ A lub F, a przy większych napędach – typ B. Zastosowanie typu AC w takich układach jest czytelnym sygnałem błędnego doboru.

RCD selektywne, z opóźnieniem i o podwyższonej odporności

W złożonych rozdzielnicach zakładowych nie wystarczy tylko dobrać czułość i typ RCD. Trzeba jeszcze ułożyć ich hierarchię tak, aby zadziałał aparat najbliżej miejsca uszkodzenia, a nie ten główny, odcinający całą sekcję. Tu pojawia się pojęcie RCD selektywnego i opóźnienia czasowego.

RCD typu S (selektywny) posiada opóźnioną charakterystykę zadziałania, dzięki czemu daje „szansę” szybkim, podrzędnym wyłącznikom zadziałać wcześniej. Jest to szczególnie przydatne, gdy na wyższych poziomach rozdziału stosuje się RCD o większej czułości przeciwpożarowej (np. 300 mA), a niżej – RCD 30 mA chroniące obwody gniazd i maszyn. Odpowiednie stopniowanie czasowe i prądowe to kluczowy punkt kontrolny w audycie selektywności zabezpieczeń.

Odporność na udary prądowe i krótkie przepięcia ma znaczenie w sieciach, gdzie pojawiają się duże prądy rozruchowe silników, załączanie kondensatorów kompensacyjnych czy urządzenia spawalnicze. Niektóre wyłączniki różnicowoprądowe są specjalnie projektowane z myślą o takich warunkach, wyposażone w podwyższoną odporność na prądy udarowe, co zmniejsza częstotliwość fałszywych wyłączeń. Przy nowych inwestycjach warto wprost pytać dostawcę aparatury o tę cechę, szczególnie na poziomie rozdzielnic głównych.

Formy wykonania – modułowe, kompaktowe, wbudowane w wyłączniki mocy

W praktyce zakładowej spotyka się kilka form konstrukcyjnych wyłączników różnicowoprądowych. Aparaty modułowe na szynę DIN (4–8 modułów) sprawdzają się w rozdzielniach pomocniczych, obwodach o mniejszych prądach znamionowych i przy typowych zastosowaniach 30 mA. Łatwo je wymienić, ale mają ograniczone prądy zwarciowe i trudniej je zintegrować z zaawansowanymi systemami komunikacji.

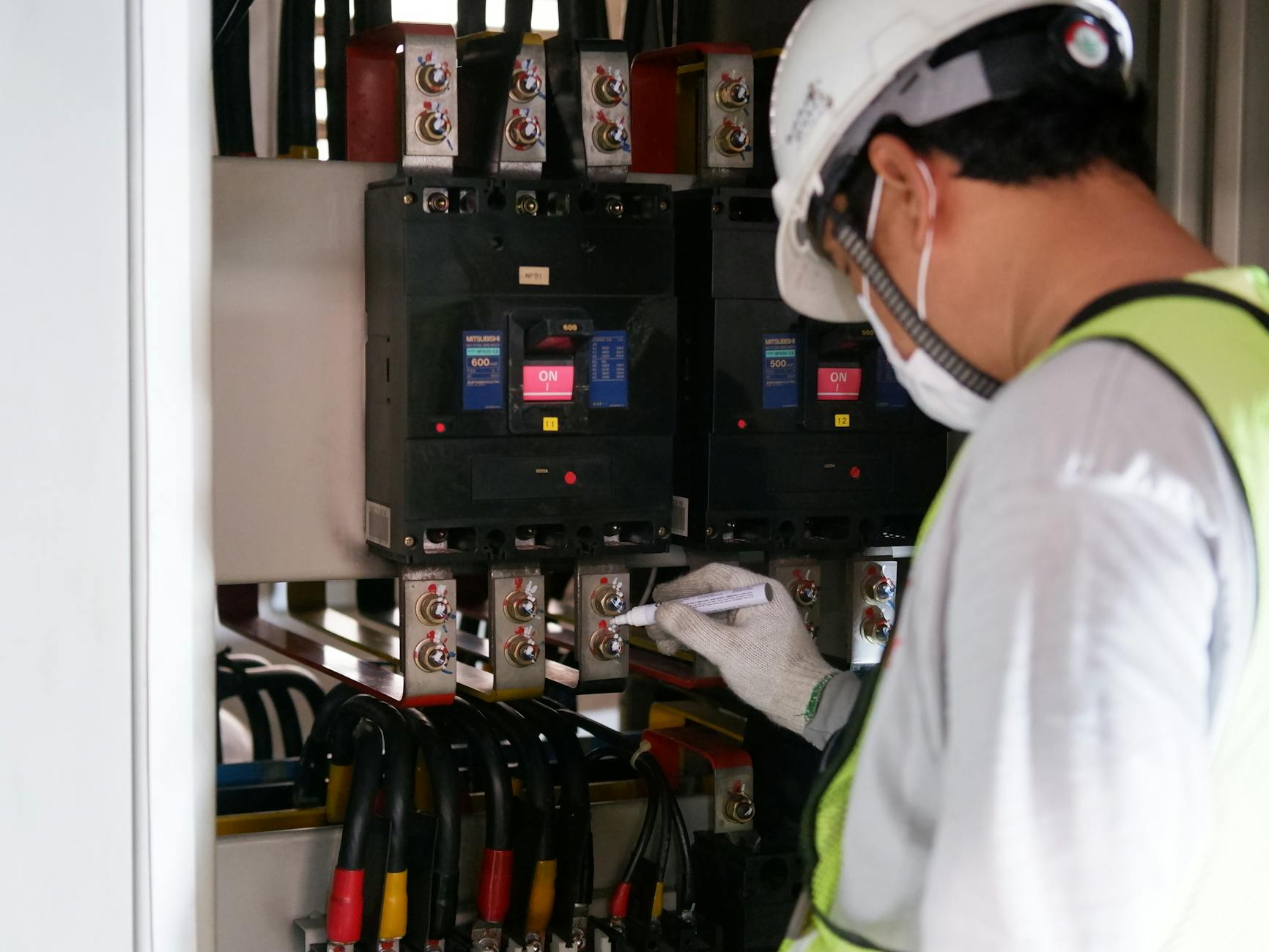

Wyłączniki różnicowoprądowe zintegrowane z wyłącznikami mocy

W rozdzielniach głównych i sekcyjnych dominują dziś rozwiązania, w których funkcja różnicowoprądowa jest zintegrowana z wyłącznikiem mocy (MCCB, ACB). Moduł pomiarowy, elektroniczny wyzwalacz i tor mocy stanowią jeden aparat, często z możliwością nastawy progu prądowego, opóźnienia czasowego oraz charakterystyki działania. Taki układ upraszcza koordynację zwarciową, a jednocześnie umożliwia dokładne „ułożenie” selektywności w pionie rozdziału energii.

Regulowany moduł różnicowoprądowy pozwala dobrać próg zadziałania nie tylko pod kątem funkcji przeciwporażeniowej (30 mA, 100 mA), ale także przeciwpożarowej (np. 300 mA, 500 mA z opóźnieniem). Dzięki temu można na poziomie głównym świadomie tolerować pewien poziom prądów upływu, który na poziomie obwodów końcowych byłby niedopuszczalny. W praktyce często stosuje się kombinację: główny wyłącznik mocy z funkcją różnicową o wyższym progu i kilku podrzędnych RCD 30 mA dla stref szczególnego ryzyka.

Jeżeli w audycie pojawia się główny wyłącznik mocy bez funkcji różnicowej, a jedyną ochronę stanowią rozproszone RCD w rozdzielniach lokalnych, to jest to sygnał ostrzegawczy. Brakuje wtedy globalnej funkcji nadzoru nad prądami upływu całej sekcji, co utrudnia wczesne wykrywanie degradacji izolacji i typowe analizy przyczynowe przy częstych wyzwoleniach.

Jeżeli główny wyłącznik z funkcją różnicową ma regulowany próg i opóźnienie, a wartości te nie są nigdzie udokumentowane, to punkt kontrolny dla utrzymania ruchu: należy te nastawy opisać, uzasadnić i włączyć do dokumentacji eksploatacyjnej.

Moduły różnicowoprądowe do wyłączników kompaktowych i systemy retrofit

W wielu starszych rozdzielniach zamiast pełnej wymiany aparatury stosuje się dobudowanie modułów różnicowoprądowych do istniejących wyłączników kompaktowych. Rozwiązania typu „clip-on” pozwalają rozbudować funkcje zabezpieczeniowe bez zmiany całego pola rozdzielczego. Jednak taka modernizacja wymaga szczególnej dyscypliny projektowej: nie każdy wyłącznik kompaktowy współpracuje z dowolnym modułem RCD, a parametry zwarciowe i selektywność muszą zostać na nowo przeliczone.

Przed wdrożeniem takiego modułu warto przeprowadzić kilka kroków kontrolnych:

• sprawdzić zgodność typu i serii modułu RCD z konkretnym wyłącznikiem (zalecenia producenta, nie katalog ogólny),
• zweryfikować deklarowaną zdolność zwarciową zestawu moduł + wyłącznik względem spodziewanych prądów zwarciowych w danym polu,
• przeanalizować wpływ dodatkowego modułu na miejsce w szafie (odstępy izolacyjne, odprowadzanie ciepła, możliwość serwisu),
• od razu zaprojektować sposób testowania i okresowej kontroli (dostęp do przycisku TEST, ewentualne przyłącze do testera zewnętrznego).

Jeżeli moduły dodawane są „punktowo”, tylko tam, gdzie wystąpił problem, bez aktualizacji dokumentacji i obliczeń zwarciowych, to w przyszłości trudno będzie odtworzyć logikę zabezpieczeń. Jeżeli każda modernizacja zawiera jasny arkusz doboru modułu, szkic selektywności i protokół prób, system pozostaje zarządzalny także po kilku latach kolejnych zmian.

Sieci TN, TT, IT w zakładach – jak środowisko sieciowe wpływa na RCD

Charakterystyka sieci TN w przemyśle – gdzie RCD ma sens, a gdzie jest dodatkiem

W przeważającej liczbie zakładów stosuje się sieci TN-S lub TN-C-S, w których przewód ochronny PE jest oddzielony od neutralnego N. Ochrona podstawowa opiera się w nich na samoczynnym wyłączeniu zasilania przez zabezpieczenia nadprądowe, a RCD pełni rolę dodatkową: zwiększa poziom bezpieczeństwa lub wprowadza funkcję przeciwpożarową. Błędem jest traktowanie RCD jako „leku na całe zło” w sytuacji, gdy pętle zwarcia nie spełniają wymagań normowych – to wtedy raczej sygnał ostrzegawczy, że instalacja wymaga przebudowy, a nie dociążania jej kolejnymi aparatami.

W sieciach TN-S RCD sprawdzają się szczególnie w obwodach:

• gniazd serwisowych i mobilnych odbiorników (szlifierki, spawarki inwertorowe, podnośniki),
• maszyn o częstych przezbrojeniach i ingerencjach mechanicznych (podwyższone ryzyko uszkodzeń kabli i przewodów sterowniczych),
• urządzeń w środowisku wilgotnym, korozyjnym lub o silnych zabrudzeniach.

Jeżeli w sieci TN większość obwodów silnikowych jest zabezpieczona wyłącznie nadprądowo, a RCD pojawiają się jedynie przy gniazdach i w strefach szczególnych, to sytuacja bywa akceptowalna, o ile wynika z analizy ryzyka. Jeżeli jednak RCD montowane są przypadkowo, „tam gdzie się zmieściły”, bez konsekwentnych kryteriów (np. obwody o podobnym charakterze raz mają RCD, raz nie), to sygnał braku spójnej polityki ochrony przeciwporażeniowej.

Sieci TT – gdy RCD staje się elementem krytycznym

W sieciach TT, w których punkt neutralny transformatora jest uziemiony, ale dostępne części przewodzące instalacji mają własne, lokalne uziemienia, RCD staje się podstawowym narzędziem wyłączenia w razie uszkodzenia. Rezystancja pętli zwarcia jest zwykle zbyt duża, aby zabezpieczenia nadprądowe zadziałały w wymaganym czasie. W takiej konfiguracji wyłącznik różnicowoprądowy przestaje być „dodatkiem” – jest kluczowym elementem bezpieczeństwa.

W zakładach z siecią TT szczególnie istotne jest:

• dobranie czułości RCD do sumarycznej rezystancji uziemienia (układ: wartość prądu różnicowego × rezystancja uziemienia → napięcie dotykowe),
• podział instalacji na strefy z osobnymi RCD, aby pojedyncze zadziałanie nie wyłączało całego zakładu lub dużej części produkcji,
• ścisła kontrola jakości uziemień roboczych i ochronnych (regularne pomiary, protokoły, reakcja na degradację parametrów).

Jeżeli w sieci TT duże odcinki instalacji są chronione jednym RCD o czułości 30 mA lub 100 mA, a brak jakiegokolwiek podziału na sekcje, to punkt kontrolny do natychmiastowej analizy. Jeżeli pomiary uziemień systematycznie wykazują pogorszenie parametrów, a progi RCD nie zostały na nowo zweryfikowane, pojawia się realne ryzyko przekroczenia dopuszczalnych napięć dotykowych przy uszkodzeniu.

Sieci IT – produkcja, która ma działać mimo pojedynczego doziemienia

Sieci IT (izolowany punkt neutralny, często z ograniczonym prądem upływu przez impedancję) stosuje się w instalacjach, gdzie krytyczna jest ciągłość zasilania: w części procesów chemicznych, w przemyśle spożywczym, w niektórych liniach pieców i urządzeń ciągłych. Pierwsze doziemienie nie powoduje natychmiastowego wyłączenia – system nadzoru izolacji (IMD) sygnalizuje uszkodzenie, a obsługa ma czas na kontrolowane znalezienie i usunięcie przyczyny.

W takich sieciach zadanie RCD jest inne niż w TN czy TT. Zamiast szybkiego wyłączenia przy pierwszym uszkodzeniu, priorytetem jest:

• kontrola poziomu prądów upływu (funkcja monitorowania, niekoniecznie wyłączania),
• ograniczenie skutków drugiego doziemienia, które może już tworzyć pełną pętlę zwarcia,
• współpraca z systemem monitorowania izolacji (IMD) i przekaźnikami ziemnozwarciowymi.

Typowe moduły różnicowoprądowe mogą w IT nie działać tak jak w TN/TT, szczególnie jeśli w sieci pojawiają się filtry EMC, kondensatory doziemione i duże długości kabli. W praktyce częściej stosuje się przekaźniki ziemnozwarciowe mierzące prąd w przewodzie PE lub przekładnikach obejmujących zestaw przewodów fazowych wraz z PE, a proste RCD zostawia się jedynie w obwodach pomocniczych.

Jeżeli sieć IT wyposażona jest w klasyczne RCD bez analizy ich koordynacji z IMD i przekaźnikami ziemnozwarciowymi, to sygnał ostrzegawczy: taka konfiguracja bywa nieprzewidywalna w czasie rzeczywistego uszkodzenia. Jeżeli układ zawiera jednoznaczny schemat: IMD + przekaźnik ziemnozwarciowy + jasno zdefiniowane progi zadziałania, obsługa ma realną kontrolę nad tym, kiedy następuje tylko sygnalizacja, a kiedy wyłączenie.

Strefy o mieszanych układach sieciowych w jednym zakładzie

Coraz częściej w jednym kompleksie przemysłowym występują równolegle różne układy sieci: TN-S w głównej części, TT dla niektórych obiektów zewnętrznych (np. zbiorniki, oczyszczalnia ścieków), IT dla wybranych procesów ciągłych. Dla RCD oznacza to konieczność zdefiniowania „mapy środowiskowej”: ten sam typ aparatu może mieć sens w jednej strefie, a w innej wprowadzać niekontrolowane ryzyko wyłączeń.

Dobrym punktem startowym jest tabelaryczne zestawienie: strefa – układ sieci – rola RCD – minimalny typ – wymagany podział na sekcje. Takie zestawienie ułatwia wychwycenie niespójności, np. RCD 30 mA w obwodach głównych strefy IT czy brak jakichkolwiek aparatów różnicowych w rozległej sieci TT z wieloma gniazdami serwisowymi.

Jeżeli w dokumentacji brak informacji o układach sieci w poszczególnych rozdzielniach, a dobór RCD wygląda na „uniwersalny”, to punkt kontrolny do uzupełnienia – bez tej wiedzy trudno mówić o świadomej strategii. Jeżeli mapa sieci i strategia stosowania RCD są powiązane z analizą ryzyka procesowego, to późniejsze inwestycje i modernizacje mają spójny punkt odniesienia.

Prądy upływu w maszynach i liniach produkcyjnych – fakty zamiast mitów

Skąd biorą się prądy upływu w nowoczesnych napędach

Nowoczesne falowniki, softstarty i zasilacze impulsowe generują prądy upływu głównie przez:

• kondensatory filtrów EMC podłączone między fazami a PE,
• pojemności pasożytnicze kabli silnikowych oraz uzwojeń względem ziemi,
• zastosowanie wysokich częstotliwości przełączania tranzystorów mocy (przebiegi impulsowe).

Te prądy są w dużej części „normalne”, to znaczy przewidziane przez producenta jako element poprawnej pracy układu, a nie jako objaw uszkodzenia izolacji. Prowadzi to do typowego konfliktu: RCD o zbyt niskiej czułości w obwodzie z kilkoma falownikami może reagować na sumaryczne prądy upływu, mimo że każdy z napędów mieści się w katalogowych parametrach.

Jeżeli audyt wykazuje kilkanaście falowników pod jednym RCD 30 mA, a sumaryczna długość kabli silnikowych jest znaczna, to sygnał ostrzegawczy – nawet przy poprawnym stanie izolacji istnieje spore ryzyko fałszywych wyłączeń. Jeżeli każdy falownik lub mała grupa napędów ma własne zabezpieczenie różnicowe o odpowiednio dobranym typie i progu, utrzymanie ruchu zyskuje czytelniejszy obraz przyczyn wyłączeń.

Dopuszczalne wartości prądów upływu – perspektywa producenta maszyny

Producenci maszyn i napędów często deklarują w dokumentacji maksymalny prąd upływu kompletnego urządzenia. W przypadku większych napędów wartości rzędu kilku miliamperów na fazę nie są niczym niezwykłym. Dla kilku takich urządzeń podłączonych do jednego obwodu sumaryczny prąd upływu może zbliżyć się do kilkunastu lub kilkudziesięciu miliamperów przy normalnej pracy.

Przed decyzją o czułości RCD w danym ciągu technologicznym warto:

• zebrać z dokumentacji maszyn deklarowane prądy upływu (uwzględniając wariant „najgorszy przypadek”),
• dodać szacunkowy udział kabli i przewodów (pojemność względem ziemi rośnie z długością),
• przyjąć współczynnik bezpieczeństwa – nie projektować RCD tak, aby próg wyłączenia był tuż nad sumą wartości nominalnych.

Jeżeli w projekcie nie wykonano nawet przybliżonej sumy prądów upływu, a wybór RCD oparto wyłącznie na ogólnych zaleceniach (np. „wszędzie 30 mA”), to punkt kontrolny do korekty. Jeżeli istnieje arkusz kalkulacyjny pokazujący, że nawet przy maksymalnych katalogowych upływach nie przekraczamy przyjętego procentu progu RCD, można świadomie zarządzać ryzykiem fałszywych wyłączeń.

Typowe mity eksploatacyjne dotyczące prądów upływu

W praktyce zakładowej krąży kilka powtarzających się mitów dotyczących prądów upływu i RCD. Kilka z nich szczególnie utrudnia racjonalne decyzje:

• „Każde wyzwolenie RCD oznacza uszkodzenie instalacji” – w środowisku z falownikami często jest to skutek przekroczenia dopuszczalnego poziomu normalnych prądów upływu lub niekorzystnego zbiegu stanów przejściowych, niekoniecznie trwałego uszkodzenia.
• „Jeśli RCD raz zadziałał bez wyraźnej przyczyny, najlepiej go obejść” – takie podejście usuwa objaw, ale nie przyczynę. Prawidłowym krokiem jest przynajmniej rozdzielenie obwodów i weryfikacja, gdzie powstają największe upływy lub impulsy, a nie eliminacja ochrony.

Jak odróżnić normalny prąd upływu od realnego uszkodzenia

Granica między „normalnym” a niebezpiecznym prądem upływu jest w zakładzie miejscem, gdzie albo panuje spokój, albo ciągłe gaszenie pożarów utrzymaniowych. Rozróżnienie wymaga kilku prostych, ale systematycznych kroków pomiarowych i porównania z dokumentacją.

Podstawowy schemat postępowania obejmuje:

• pomiary prądu upływu w stanie ustalonym przy normalnej pracy (cęgami pomiarowymi obejmującymi wszystkie przewody fazowe i N danego obwodu),
• obserwację prądów w stanach przejściowych: rozruch, zatrzymanie awaryjne, praca w częściowym obciążeniu,
• porównanie wyników z danymi katalogowymi maszyn i napędów, z uwzględnieniem maksymalnych wartości deklarowanych przez producenta,
• weryfikację, czy obserwowane piki prądów korelują z konkretnymi zdarzeniami procesowymi (np. jednoczesny start kilku napędów).

Jeżeli poziom prądu upływu w stanie ustalonym oscyluje w okolicach 30–40% progu RCD, a krótkotrwałe piki zbliżają się do progu zadziałania, to sygnał ostrzegawczy – margines bezpieczeństwa jest niewielki. Jeżeli pomiary pokazują stabilny, powtarzalny poziom upływu istotnie poniżej 30% progu, można przyjąć, że wyzwolenia RCD będą głównie związane z rzeczywistymi uszkodzeniami lub skrajnie nietypowymi stanami pracy.

Przydatne jest również rozdzielenie diagnostyczne obwodów: czasowe wydzielenie poszczególnych napędów lub grup maszyn na osobne RCD i obserwacja, który fragment instalacji generuje najwyższy udział w sumarycznym prądzie upływu. Kilka dni pomiarów w typowych warunkach produkcyjnych daje znacznie pełniejszy obraz niż jednorazowy test w trakcie przestoju.

Jeżeli wyzwolenia RCD są analizowane wyłącznie „na oko”, bez archiwum pomiarów i odniesienia do danych producentów, utrzymanie ruchu porusza się bardziej po omacku niż po danych. Jeżeli istnieje prosta procedura: pomiar – porównanie z dokumentacją – decyzja o sekcjonowaniu, prądy upływu przestają być abstrakcyjnym problemem, a stają się parametrem zarządzanym jak każdy inny.

Wpływ filtrów EMC i długości kabli na dobór RCD

Filtry EMC i długie kable silnikowe są jednym z głównych źródeł „bazowego” prądu upływu. Każdy dodatkowy metr kabla i każda sekcja filtra wprowadzają kolejne pojemności względem ziemi, które z punktu widzenia RCD sumują się w jeden wynik.

Przy przeglądzie istniejącej instalacji warto sprawdzić kilka kryteriów:

• czy falowniki mają zintegrowane filtry EMC klasy przemysłowej, czy też dołożono zewnętrzne filtry „na wszelki wypadek”,
• czy stosowane kable silnikowe są ekranowane, a jeśli tak – w jaki sposób ekran jest doziemiony (jednostronnie, obustronnie, przez przepusty EMC),
• jakie są typowe długości kabli między rozdzielnicą a napędem oraz między napędem a silnikiem,
• czy kilka długich linii z napędami nie jest zgrupowanych pod jednym RCD o niskiej czułości.

W części przypadków prostą poprawą jest reorganizacja filtrów EMC: usunięcie zbędnych filtrów zewnętrznych, zastosowanie filtrów o niższym prądzie upływu lub zmiana sposobu doziemienia ekranów, po konsultacji z producentem napędu. Innym rozwiązaniem jest sekcjonowanie: kilka mniejszych RCD zamiast jednego dużego, tak aby każdy aparat „widzi” tylko ograniczony fragment instalacji.

Jeżeli w dokumentacji brakuje jakiejkolwiek informacji o długościach kabli i typach filtrów, a RCD są dobierane wyłącznie na podstawie mocy napędów, to punkt kontrolny do uzupełnienia danych. Jeżeli arkusz doboru zawiera kolumny: długość kabla, typ filtra, szacowany udział w prądzie upływu, dobór RCD staje się decyzją inżynierską, a nie loterią.

Nowoczesne funkcje RCD, które realnie pomagają w zakładach

Klasyczne wyłączniki różnicowoprądowe typu AC/ A są coraz częściej niewystarczające w środowisku z napędami, prostownikami i przekształtnikami. Producenci wprowadzili szereg funkcji, które – odpowiednio dobrane – pozwalają ograniczyć liczbę nieplanowanych wyłączeń, bez obniżania poziomu bezpieczeństwa.

Najważniejsze z tych funkcji, z perspektywy zakładu przemysłowego, to:

• Typ B / B+ – czułość również na prądy różnicowe o charakterze stałym i wysokoczęstotliwościowym, typowe dla falowników i zasilaczy impulsowych,
• typ F – przeznaczony do obwodów jednofazowych z przekształtnikami, odporniejszy na krótkotrwałe prądy impulsowe i asymetryczne przebiegi,
• RCD z opóźnieniem czasowym (S, G) – umożliwiające selektywność: najpierw zadziałają aparaty bliżej miejsca uszkodzenia, a dopiero potem te wyżej w strukturze sieci,
• RCD z nastawialnym progiem i czasem zadziałania – często w formie przekaźników różnicowych z przekładnikiem pomiarowym, co daje dużą elastyczność nastaw w sieciach o dużych upływach,
• RCD z komunikacją – rejestrujące wartości prądów różnicowych, liczbę i czas wyzwoleń, z możliwością integracji z systemem SCADA lub CMMS.

Przy doborze nowoczesnych RCD kryteria są inne niż przy prostym „30 mA do gniazdka”. Trzeba sprawdzić:

• charakter przebiegów prądowych w obwodzie (obecność komponenty stałoprądowej, częstotliwości powyżej 50/60 Hz),
• maksymalny prąd znamionowy i zdolność zwarciową w miejscu zainstalowania,
• wymaganą selektywność w stosunku do aparatów wyższego i niższego poziomu,
• czy zakład ma infrastrukturę do wykorzystania funkcji komunikacyjnych (bramki komunikacyjne, system rejestracji zdarzeń).

Jeżeli w obwodach z falownikami wciąż stosowane są wyłącznie typy AC, a pojawiają się niewyjaśnione wyłączenia lub odwrotnie – brak reakcji na oczywiste uszkodzenia, to sygnał ostrzegawczy dotyczący kompatybilności typów. Jeżeli przy każdym większym remoncie rozdzielnicy rozważa się zamianę aparatów na typ A/ F/ B wraz z analizą kształtu prądów, ryzyko „niewidzialnych” uszkodzeń spada w sposób wymierny.

Funkcja wyświetlania i rejestracji prądu różnicowego

RCD z funkcją bieżącego wyświetlania prądu różnicowego lub przekaźniki różnicowe z sygnałem analogowym/komunikacyjnym dają utrzymaniu ruchu narzędzie, którego dotąd często brakowało: możliwość obserwacji trendów. Dzięki temu wyzwolenie aparatu nie jest zaskoczeniem, ale logicznym następstwem zmiany parametrów instalacji.

Typowe zastosowania tej funkcji to:

• monitorowanie stopniowego wzrostu prądów upływu w długich liniach kablowych (np. wskutek degradacji izolacji lub wzrostu wilgotności),
• analiza korelacji zmian prądu różnicowego z cyklem produkcyjnym – zmiana receptury, prędkości linii, liczby równocześnie pracujących napędów,
• ustalanie optymalnych progów zadziałania na etapie uruchomienia: najpierw obserwacja typowych wartości, a dopiero potem wprowadzenie ostatecznych nastaw.

Jeżeli RCD w krytycznych obwodach działają „zero-jedynkowo”, bez jakiejkolwiek informacji o poziomie zbliżania się do progu, obsługa widzi tylko efekt końcowy – wyłączenie. Jeżeli dostępna jest historia zmian prądu różnicowego z ostatnich dni lub tygodni, łatwiej odróżnić nagłe uszkodzenie od powolnej degradacji, którą można było wychwycić wcześniej.

Selektywność RCD w złożonych instalacjach przemysłowych

W zakładach o rozbudowanej strukturze rozdzielnic problemem numer jeden nie jest „czy RCD zadziała”, lecz „który zadziała jako pierwszy”. Brak selektywności oznacza, że niewielkie uszkodzenie lokalne może wyłączyć dużą część zakładu zamiast pojedynczego obwodu.

Selektywność osiąga się kombinacją kilku środków:

• stopniowaniem czułości – niższe progi w obwodach końcowych, wyższe na wyższych poziomach rozdziału,
• stopniowaniem czasowym – opóźnienie zadziałania aparatów „wyżej” w strukturze w stosunku do aparatów „niżej”,
• rozsądnym sekcjonowaniem – unikanie sytuacji, w której jeden RCD zabezpiecza dziesiątki obwodów o różnym charakterze pracy,
• koordynacją z zabezpieczeniami nadprądowymi – tak, aby w przypadku zwarcia najpierw zadziałał właściwy wyłącznik nadprądowy, a nie RCD w wyższej rozdzielnicy.

Praktycznym narzędziem jest tu „drzewo selektywności” – tabelaryczny lub graficzny schemat, w którym dla każdego poziomu rozdziału prądu określa się:

• rodzaj RCD (typ, konstrukcja),
• czułość (IΔn),
• czas zadziałania (tΔ),
• docelową strefę odpowiedzialności (jakie obwody końcowe są pod danym aparatem).

Jeżeli w zakładzie każde kolejne dołożenie RCD odbywa się ad hoc, bez przeglądu całego drzewa selektywności, to punkt kontrolny do uporządkowania – po kilku latach taka struktura staje się nieprzewidywalna. Jeżeli każda modyfikacja jest powiązana z aktualizacją schematu selektywności, łatwiej zapobiec scenariuszom, w których lokalne uszkodzenie zatrzymuje całą linię lub nawet cały wydział.

Koordynacja RCD z filtrami aktywnymi, kompensacją mocy biernej i UPS

Nowoczesne zakłady coraz częściej stosują filtry aktywne, baterie kondensatorów oraz zasilacze bezprzerwowe. Każde z tych urządzeń wprowadza własne zniekształcenia prądu i dodatkowe ścieżki prądów upływu, które mogą wpływać na zachowanie RCD.

Przy projektowaniu i audycie warto przeanalizować kilka obszarów:

• lokalizację punktów przyłączenia filtrów aktywnych i kompensacji względem przekładników różnicowych,
• obecność kondensatorów doziemionych i ich wpływ na bazowy poziom prądów upływu,
• sposób przełączania UPS (on-line, line-interactive) i możliwe stany przejściowe przy pracy z baterii,
• zalecenia producentów tych urządzeń dotyczące typów RCD, z którymi są kompatybilne.

Typowym błędem jest podłączanie baterii kondensatorów po stronie „za” przekładnikiem różnicowym, co powoduje, że prąd ładowania kondensatorów oraz prądy upływu filtra widziane są jako składowa prądu różnicowego. W sytuacji dużych zmian obciążenia może to prowadzić do nieoczekiwanych wyzwoleń.

Jeżeli w projekcie brak warstwy koordynacji między działem odpowiedzialnym za jakość energii a działem odpowiedzialnym za bezpieczeństwo elektryczne, a każdy instaluje „swoje” urządzenia niezależnie, to sygnał ostrzegawczy. Jeżeli filtry aktywne, kompensacja i UPS są wpisane w jeden schemat wraz z RCD i przekaźnikami ziemnozwarciowymi, ryzyko wzajemnych zakłóceń można znacząco ograniczyć.

RCD jako narzędzie prewencji, nie tylko awaryjnego wyłączania

Wyłącznik różnicowoprądowy bywa traktowany wyłącznie jako aparat bezpieczeństwa, który zadziała „kiedyś, w razie czego”. Przy nowoczesnych funkcjach pomiarowych i komunikacyjnych może być jednak elementem bieżącej prewencji, włączonym w system zarządzania utrzymaniem ruchu.

Możliwe scenariusze wykorzystania RCD w trybie prewencyjnym to m.in.:

• ustawienie progów wczesnego ostrzegania (sygnalizacja optyczna/komunikat w SCADA przy osiągnięciu np. 50% progu zadziałania),
• rejestrowanie krótkotrwałych przekroczeń, które jeszcze nie powodują wyłączenia, ale wskazują na rosnące problemy z izolacją lub wilgotnością,
• powiązanie wzrostu prądów różnicowych z planami przeglądów okresowych – np. zlecenie kontroli konkretnej linii kablowej zanim dojdzie do wyłączenia podczas produkcji.

Jeżeli RCD są traktowane wyłącznie jako „ostatnia bariera”, a nikt nie analizuje ich sygnałów ani dostępnych danych pomiarowych, zakład rezygnuje z taniego źródła informacji o stanie izolacji. Jeżeli dane z RCD są jednym z kanałów wejściowych do systemu CMMS i raportów z audytów, ochrona różnicowoprądowa staje się aktywnym narzędziem zarządzania ryzykiem, a nie tylko obowiązkiem normatywnym.

Najczęściej zadawane pytania (FAQ)

Jak dobrać wyłącznik różnicowoprądowy do instalacji przemysłowej, żeby nie generował fałszywych zadziałań?

Dobór RCD w zakładzie trzeba zacząć od podziału instalacji na strefy: osobno obwody gniazd i serwisu (30 mA), osobno linie technologiczne, osobno zasilanie długich linii kablowych i obwodów zewnętrznych (100–300 mA, selektywne). Punktem kontrolnym jest pytanie: czy jedno zadziałanie tego aparatu wyłączy więcej niż jedną linię lub obszar produkcyjny. Jeśli tak – to sygnał ostrzegawczy, że zakres jego działania jest zbyt szeroki.

Drugi krok to weryfikacja charakterystyki i typu RCD (AC, A, F, B) pod kątem obecności przemienników częstotliwości, prostowników, filtrów EMC i zasilaczy impulsowych. Przy takich odbiornikach klasyczny typ AC jest z zasady błędnym wyborem. Jeśli RCD reaguje przy każdym restarcie falownika lub po myciu maszyn, to oznacza, że konfiguracja i typ aparatu nie są dopasowane do realnych prądów upływu w instalacji.

Jaki typ RCD (AC, A, B) stosować przy falownikach i elektronice w przemyśle?

Przy napędach z falownikami, prostownikami i dużą ilością elektroniki mocy minimum to wyłączniki typu A lub F, a przy prądach upływu o znaczącym udziale składowej stałej – typu B. Punkt kontrolny: analiza dokumentacji producenta napędu/maszyny. Jeśli w instrukcji jest wyraźne wskazanie typu RCD, jego zignorowanie jest prostą drogą do reklamacji i problemów z serwisem.

Jeżeli w rozdzielnicy są mieszane obwody (proste odbiorniki + falowniki), warto rozdzielić je na osobne sekcje z właściwie dobranym typem RCD zamiast „uniwersalnego” aparatu na wszystko. Jeśli jeden wspólny RCD wybija przy pracy napędów, a pomiar izolacji nie wykazuje uszkodzeń – to wyraźny sygnał ostrzegawczy, że typ i strefa działania zabezpieczenia są źle dobrane.

Gdzie stosować RCD 30 mA, a gdzie 100–300 mA w zakładzie przemysłowym?

RCD 30 mA to przede wszystkim ochrona ludzi: obwody gniazd w strefach serwisowych, zasilanie ręcznych elektronarzędzi, lokalne rozdzielnice przy maszynach, miejsca, gdzie serwis wchodzi z przenośnym sprzętem. Tutaj kryterium jest minimalizacja skutków ewentualnego dotyku pośredniego – nawet kosztem lokalnego wyłączenia małej strefy. Jeśli 30 mA RCD odcina całą linię zamiast pojedynczej sekcji serwisowej, to błąd w podziale stref.

Wyłączniki 100–300 mA stosuje się głównie jako zabezpieczenie przeciwpożarowe na zasilaniu rozdzielnic, długich tras kablowych i obwodów wychodzących na zewnątrz budynku. Ich zadaniem jest wyłapanie degradacji izolacji zanim pojawi się łuk lub przegrzewanie. Punkt kontrolny: czy ten aparat jest selektywny względem RCD 30 mA niżej. Jeśli przy zwarciu upływowym w gnieździe serwisowym wyłącza się cała hala, brak selektywności jest oczywisty.

Jak ograniczyć fałszywe zadziałania RCD w hali z falownikami i filtrami EMC?

Podstawowy krok to rozbicie instalacji na mniejsze strefy z odrębnymi RCD oraz zapewnienie selektywności (odpowiednia zwłoka czasowa i poziomy czułości). Kolejny punkt kontrolny to właściwy dobór typu RCD (A/F/B) oraz sprawdzenie, czy przewód PE i ekranowanie kabli napędowych są prowadzone zgodnie z zaleceniami producentów falowników. Nieprawidłowe uziemienie często generuje dodatkowe prądy upływu.

W praktyce warto też:

• unikać jednego wspólnego RCD na całą rozdzielnicę z napędami,
• zastosować RCD ze wzmocnioną odpornością na udary łączeniowe i krótkotrwałe przepięcia,
• monitorować prądy upływu (np. przekładniki pomiarowe, funkcje pomiarowe RCD z komunikacją).

Jeśli RCD zadziała z pozoru „bez przyczyny”, a jednocześnie brak jest jakichkolwiek danych o prądach upływu, to sygnał ostrzegawczy, że instalacja działa „na ślepo”, bez narzędzi diagnostycznych.

Czy stosowanie jednego RCD na całą halę lub rozdzielnicę jest dopuszczalne?

Formalnie można spełnić wymagania norm jednym RCD na główne wyjście rozdzielnicy, ale z punktu widzenia zakładu to zwykle rozwiązanie o wysokim ryzyku. Każde zadziałanie takiego aparatu powoduje efekt domina: staje cała hala, a utrzymanie ruchu musi dopiero szukać obwodu winnego wyłączenia. Punkt kontrolny: czy zadziałanie jednego RCD powoduje zatrzymanie więcej niż jednej linii produkcyjnej lub kilku niezależnych technologii. Jeśli tak – konfiguracja jest krytyczna.

Bezpieczniejszym podejściem jest podział na kilka niezależnych stref z osobnymi RCD, dobranymi do charakteru obciążeń i wymaganej dostępności. Jeżeli jedyną reakcją na częste zadziałania jest „wymiana na większy” lub mostkowanie aparatu, to jasny sygnał ostrzegawczy, że w zakładzie brakuje spójnej koncepcji ochrony różnicowoprądowej.

Jaką rolę w przemyśle pełnią RCD z komunikacją i funkcją nadzoru izolacji?

Nowoczesne RCD potrafią nie tylko wyłączać obwód, ale również mierzyć prądy upływu, rejestrować trendy i wysyłać sygnały ostrzegawcze do BMS/SCADA. Dzięki temu służby utrzymania ruchu widzą rosnące prądy upływu z wyprzedzeniem i mogą zaplanować postój lub przegląd zamiast reagować na nagłe wyłączenie w środku zmiany nocnej. Punkt kontrolny: czy dane z RCD są w ogóle zbierane i analizowane, czy aparat pracuje „w ciemno” wyłącznie jako wyłącznik.

W praktyce taki nadzór izolacji sprawdza się szczególnie przy:

• długich liniach kablowych narażonych na wilgoć i uszkodzenia mechaniczne,
• maszynach krytycznych dla produkcji, gdzie nieplanowany postój jest wyjątkowo kosztowny,
• instalacjach modernizowanych, w których spodziewane są stopniowe pogorszenia izolacji.

Jeśli zakład inwestuje w rozbudowane napędy, automatykę i systemy pomiarowe, a przy tym używa najprostszych, „niemówiących” RCD, to znaczy, że potencjał diagnostyczny zabezpieczeń różnicowoprądowych pozostaje niewykorzystany.
