Zasilanie automatyki bram, rolet i furtki – projekt bezpiecznych obwodów niskoprądowych przy domu

Podstawy: jakie napięcia i obwody krążą wokół bramy, rolet i furtki

Podział na obwody zasilające i sterujące

Automatyka bramy, rolet i furtki pracuje jednocześnie na dwóch „poziomach” instalacji: obwodach zasilających oraz obwodach sterujących. To kluczowy podział, który porządkuje cały projekt i późniejsze serwisowanie.

Obwody zasilające to te, które dostarczają energię do urządzeń wykonawczych: napędów bram, silników rolet, elektrozaczepów, siłowników czy dodatkowych zasilaczy. Zwykle są to obwody 230 V AC, ale coraz częściej pojawia się również zasilanie niskonapięciowe 24 V AC/DC (np. do siłowników czy systemów kontroli dostępu).

Obwody sterujące pracują na niskim napięciu (najczęściej 12/24 V AC/DC) i niewielkich prądach. Obejmują przewody do przycisków dzwonkowych, fotokomórek, czujników, krańcówek, domofonu/wideodomofonu, czytników RFID, czujek alarmowych, magistrali systemów smart home. To właśnie te obwody określa się potocznie jako niskoprądowe.

Dobra praktyka projektowa zakłada czytelne rozdzielenie tras kablowych zasilających i sterujących. Wspólny wykop – tak, ale z zachowaniem odległości, oddzielnych peszli i przejrzystego oznaczania przewodów. Dzięki temu łatwiej diagnozować awarie i unika się zakłóceń.

Różnice między 230 V AC a niskim napięciem 12/24 V AC/DC

W automatyce przydomowej pojawia się kilka typowych napięć:

• 230 V AC – standardowe napięcie sieciowe, zasilające większość napędów bram, silniki rolet, niektóre zasilacze domofonów, oświetlenie.
• 24 V AC – często używane w napędach bram (napędy „bezpieczne” z zasilaniem niskonapięciowym), w niektórych domofonach i modułach automatyki.
• 12/24 V DC – napięcie stałe z zasilaczy lub zasilaczy impulsowych, używane do elektrozaczepów, zamków elektromagnetycznych, modułów kontroli dostępu, kamer IP, czujników.

Napięcie 230 V AC zapewnia dużą moc przy relatywnie niewielkim prądzie, ale wymaga ścisłego przestrzegania zasad bezpieczeństwa (ochrona przeciwporażeniowa, odpowiednie przekroje przewodów, zabezpieczenia, RCD). Z kolei obwody 12/24 V są z natury bezpieczniejsze dla człowieka, ale za to dużo bardziej wrażliwe na spadki napięcia, słabe styki i zakłócenia elektromagnetyczne.

Przy dłuższych odcinkach (np. 30–50 m od domu do bramy) zasilanie niskonapięciowe musi być starannie przeliczone. Prąd dla cewki elektrozaczepu czy napędu 24 V płynie przez cały odcinek przewodu – każdy om rezystancji działa jak mały „grzejnik”, który wytraca część napięcia.

Co w praktyce oznacza „niskoprądowy” w domu

W języku instalatorów obwody niskoprądowe to wszystkie te, gdzie prądy są niewielkie (rzędu miliamperów do kilku amperów), a przekroje przewodów małe: 0,5–1,5 mm². Wokół domu dotyczy to głównie:

• przewodów do domofonu i wideodomofonu,
• okablowania fotokomórek i czujników bezpieczeństwa przy bramie,
• linii sterujących roletami (wejścia przycisków, magistrale),
• okablowania czytników RFID, klawiatur kodowych, kontaktronów,
• zasilania 12/24 V dla zamków, modułów sterujących, modułów Wi-Fi itp.

Te obwody nie „ciągną” dużej mocy, ale są krytyczne funkcjonalnie. Jeden słabo zaciśnięty przewód lub źle dobrany przekrój potrafi unieruchomić bramę, zablokować furtkę albo rozłączyć komunikację z wideodomofonem. Dlatego wymagają równie świadomego projektowania, jak obwody 230 V.

Granica między instalacją domową a automatyką producenta

Każdy producent napędu, domofonu czy systemu rolet prowadzi swoją dokumentację i określa, gdzie kończy się instalacja budynku, a zaczyna urządzenie (czyli zakres jego gwarancji). W praktyce wygląda to tak:

• Instalator elektryk doprowadza zasilanie 230 V w odpowiednim miejscu (np. do puszki przy bramie), zabezpieczone w rozdzielnicy i zgodne z projektem.
• Od zacisków zasilania napędu w głąb centrali odpowiada już automatyka producenta: płyta sterująca, wewnętrzne przewody, transformatory.
• To samo dotyczy obwodów 12/24 V wychodzących z centrali – producent określa, do jakiej długości przewodu, obciążenia i typu kabla gwarantuje prawidłową pracę akcesoriów.

Dobry projekt obwodów niskoprądowych trzyma się wytycznych producenta, ale jednocześnie zostawia margines bezpieczeństwa: większy przekrój tam, gdzie odległości są duże, osobny zasilacz dla elektrozaczepu, gdy prądy są graniczne, czy osobny przewód dla przyszłych czujników.

Planowanie zasilania automatyki na etapie projektu domu i ogrodzenia

Myślenie o okablowaniu „na zapas”

Zasilanie automatyki bram, rolet i furtki najlepiej zaplanować równolegle z projektem instalacji elektrycznej domu i ogrodzenia. Chodzi o to, aby nie wracać do koparki po wprowadzeniu się, kiedy okazuje się, że brakuje jednego przewodu sterującego lub gniazda na słupku.

Podstawowym narzędziem jest prosty schemat blokowy: dom (rozdzielnica główna) – podrozdzielnice (np. garaż) – brama – furtka – słupki – rolety. Na kartce lub w programie CAD warto narysować:

• miejsca zasilaczy i rozdzielnic (główna, garażowa, ewentualne skrzynki ogrodzeniowe),
• wszystkie punkty odbioru: napęd bramy, słupek furtki, każdy zestaw rolet, kaseta domofonu, lampy, kamery,
• trasę wykopów i peszli do ogrodzenia.

Do każdego punktu zwykle prowadzi się co najmniej dwa typy przewodów:

• kabel zasilający 230 V (np. YKY 3×2,5 mm² lub 3×1,5 mm² w zależności od obciążenia),
• przewód niskoprądowy wielożyłowy (np. YTDY, UTP, skrętka, przewód domofonowy, kabel sygnałowy).

Rezerwa w postaci dodatkowego przewodu wielożyłowego do słupka bramowego lub słupka furtki to tani sposób na uniknięcie bruzd i przekopów za kilka lat, gdy pojawi się potrzeba dołożenia czytnika kart, dodatkowych fotokomórek, kamery IP czy modułu kontroli dostępu.

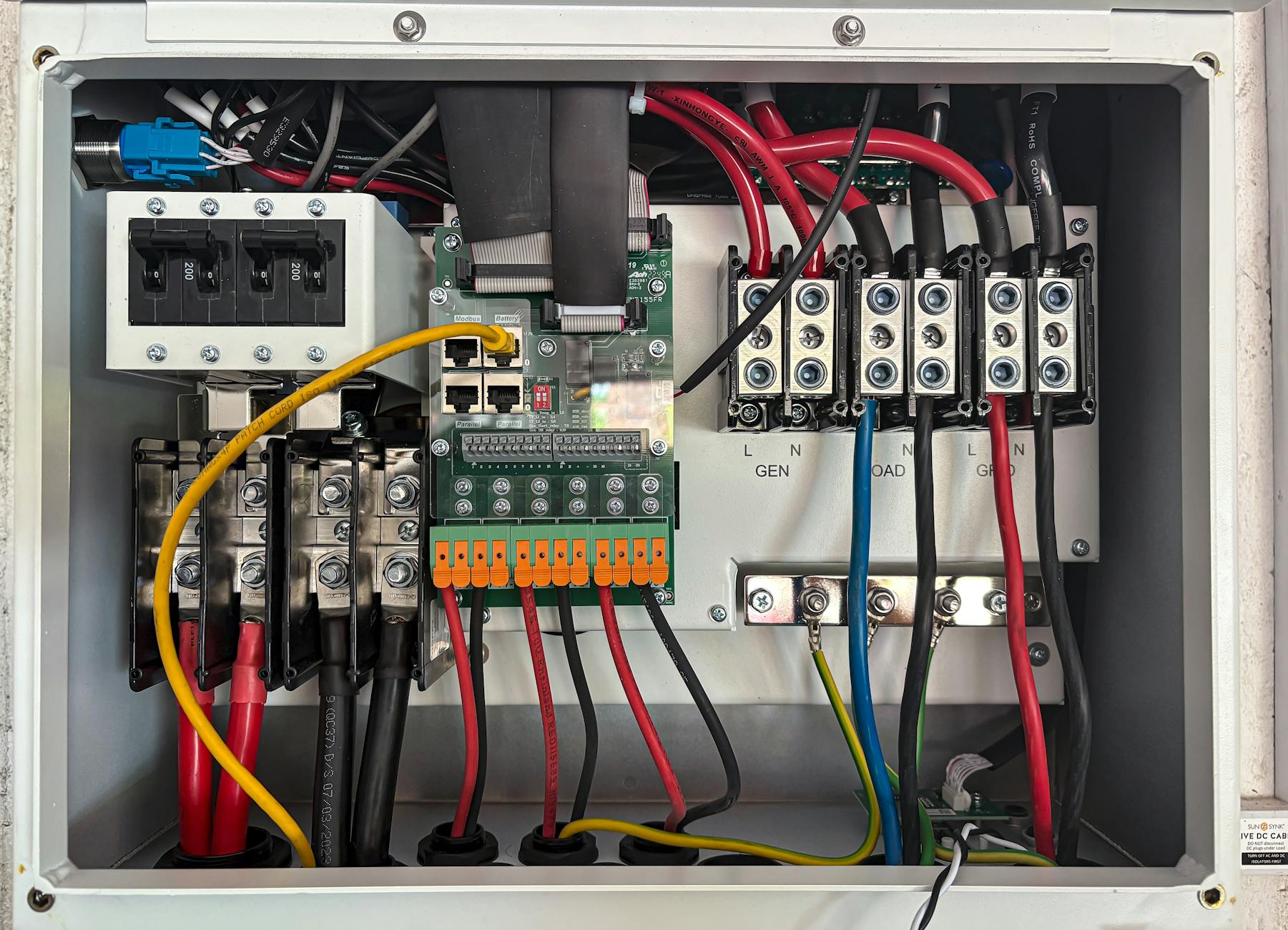

Planowanie osobnych obwodów w rozdzielnicy

Automatyka wokół domu powinna mieć własne, logicznie wydzielone obwody w rozdzielnicy. Typowy podział to:

• obwód „brama wjazdowa + automatyka bramy” – osobny wyłącznik nadprądowy (np. B10/B16) oraz RCD (różnicówka),
• obwód rolet parteru – wspólne zabezpieczenie, przy większej liczbie rolet podział na kilka grup,
• obwód rolet piętra/poddasza – osobny obwód dla czytelności i ograniczenia skutków awarii,
• obwód zasilacza domofonu/wideodomofonu (jeżeli zasilanie 230 V) – najlepiej odseparowany od obwodów gniazdowych,
• obwód oświetlenia zewnętrznego, jeżeli sterowane z automatyki bramowej (np. ścieżki podjazdu).

W nowoczesnych instalacjach pojawiają się dodatkowo magistrale sterujące (np. dla systemów rolet, alarmu, smart home). Zabezpiecza się je zwykle z tego samego zasilacza w rozdzielnicy lub rozdzielnicy teletechnicznej. Ważne, aby magistrala nie była „doklejona” do istniejącego kabla przypadkowym przewodem, tylko zaprojektowana z góry, z odpowiednią topologią i rezerwą.

Rezerwa przepustów i peszli do ogrodzenia

Trasa od domu do bramy i furtki powinna mieć więcej miejsca niż aktualnie potrzebne. Typowy błąd to pojedyncza rura peszla z jednym kablem, bez możliwości dołożenia czegokolwiek. Dużo rozsądniejsze rozwiązania to:

• co najmniej dwa peszle do słupka bramowego (jeden „główny” zasilający, drugi rezerwowy/sygnałowy),
• dodatkowy peszel wzdłuż ogrodzenia (np. na wysokości 40–60 cm), do którego można później wciągnąć przewody do kamer, czujników, dodatkowych słupków,
• peszle z lekkim zapasem średnicy (np. 50 mm zamiast 25 mm), żeby dało się przeciągnąć kilka kabli jednocześnie.

Rezerwa dotyczy również liczby żył w przewodach. Jeśli napęd bramy wymaga np. 2 żył dla fotokomórek, 2 dla lampy, 2 dla przycisku, sensowne jest zastosowanie jednego przewodu 6–8-żyłowego zamiast trzech osobnych dwójkowych. Zostanie wtedy 1–2 żyły wolne na przyszłe funkcje (czujnik, kontaktron, dodatkowy przycisk).

Integracja z alarmem, automatyką domową i systemem „smart”

Zasilanie automatyki rolet, bramy i furtki często ma być zintegrowane z innymi systemami: alarmem, sterowaniem oświetleniem, systemem smart home (np. KNX, Loxone, modbus, systemy radiowe). Z punktu widzenia okablowania ważne są dwie rzeczy:

• zapewnienie magistrali komunikacyjnej (np. przewód typu skrętka, magistrala KNX, przewód systemowy producenta automatyki rolet),
• możliwość doprowadzenia sygnałów wejścia/wyjścia (np. wejścia typu „suchy kontakt” w centrali bramowej, które alarm lub sterownik smart może załączać).

Nawet jeśli dziś plan zakłada prostą automatykę stand-alone, przewód magistralowy (np. UTP lub dedykowany przewód magistrali) do bramy i do centralnej puszki roletowej jest tanią polisą na przyszłość. Późniejsza rozbudowa „bez kabli” często kończy się kompromisami na radiu, zasięgach, bateriach i opóźnieniach.

Dobór zasilania i przekrojów dla bramy wjazdowej

Zasilanie 230 V napędu – obwód główny bramy

Napęd bramy wjazdowej jest jednym z najważniejszych odbiorników na zewnątrz domu. Istotne jest, aby zasilanie 230 V było wykonane jak dla pełnoprawnego odbiornika o mocy rzędu kilkuset watów:

• osobny obwód z rozdzielnicy (nie „dołączony” do obwodu gniazd garażu),
• zabezpieczenie nadprądowe dobrane do przekroju (często B10–B16),
• wyłącznik różnicowoprądowy (RCD) typu A lub AC zgodnie z projektem i wytycznymi producenta napędu,
• przewód ziemny min. 3×1,5 mm² (przy większych odległościach i dodatkowych odbiornikach 3×2,5 mm²).

Od rozdzielnicy do słupka bramy prowadzi się zwykle kabel YKY w wykopie na głębokości ok. 70 cm, wpięty do napędu albo do puszki technicznej w słupku. Dobrze, jeśli w tej samej trasie znajduje się dodatkowy peszel na przewody niskoprądowe – dzięki temu nie trzeba wracać do kopania.

Zasilanie niskonapięciowe z centrali napędu a zewnętrzne zasilacze

Większość nowoczesnych napędów posiada wbudowaną centralę sterującą z transformatorem i wyjściami niskonapięciowymi. Z tych zacisków można zasilać:

• fotokomórki (np. 24 V AC/DC),
• lampę sygnalizacyjną (często niskonapięciową),
• zasilanie dla przycisku sterującego (np. w garażu),
• czasem akcesoria typu moduł radiowy, odbiornik Wi-Fi, proste czujniki.

To rozwiązanie jest wygodne, ale ma granice: producent określa maksymalne obciążenie (np. kilka watów) oraz dopuszczalne długości przewodów. Przy dłuższych odcinkach do furtki czy dodatkowych urządzeń lepszym wyjściem bywa zewnętrzny zasilacz zainstalowany w domu lub rozdzielnicy teletechnicznej. Zasilacz 12/24 V DC o większej mocy zasili elektrozaczep, czytnik RFID, moduł kontroli dostępu, a centrala napędu bramy będzie obsługiwać tylko sygnały sterujące.

Kluczowy jest tu podział funkcji: centrala napędu odpowiada za sterowanie bramą, a zasilacz ogólny – za zasilanie urządzeń furtki i akcesoriów, nawet jeśli są one logicznie połączone z bramą (np. funkcja otwarcia furtki z pilota).

Przekrój przewodu a odległość – przykład obliczeniowy

Dla napędu bramy kluczowe są dwie wielkości: prąd znamionowy napędu oraz długość linii zasilającej. Typowy napęd 230 V o mocy 300–500 W pobiera kilka amperów. Przy długim zasilaniu (30–50 m i więcej) spadek napięcia na zbyt cienkim przewodzie może być już zauważalny.

Do wstępnej oceny wykorzystuje się prostą zasadę: dla obwodów 230 V w budynkach mieszkalnych spadek napięcia nie powinien przekraczać ok. 3% napięcia znamionowego. Dla 230 V daje to ok. 7 V. Jeśli schemat przewiduje odcinek 40 m od rozdzielnicy do bramy i dodatkowo 10 m od bramy do innego odbiornika na tym samym obwodzie, realna długość pętli (tam i z powrotem) jest już znaczna. W wielu przypadkach przejście z 3×1,5 mm² na 3×2,5 mm² rozwiązuje problem bez złożonych obliczeń.

Uproszczona praktyczna reguła dla pojedynczego napędu bramy w domu jednorodzinnym:

• do ok. 20–25 m – przewód 3×1,5 mm² zazwyczaj wystarcza,
• powyżej 25–30 m – rozważ 3×2,5 mm², szczególnie jeśli na tym samym kablu pracuje oświetlenie słupka lub inne drobne odbiorniki.

Przy większych instalacjach (kilka napędów, liczne urządzenia towarzyszące) obciążenie i spadki napięć liczy się już dokładniej, zgodnie z normami i projektem instalacji.

Rozmieszczenie puszek i punktów łączeniowych przy bramie

Automatyka bramy to nie tylko sam napęd. Wokół pojawiają się fotokomórki, lampa, ewentualna kamera, przycisk lokalny. Dobre rozplanowanie puszek pozwala uniknąć późniejszego „pajęczarstwa” na słupku.

Sprawdza się układ, w którym:

• w słupku napędowym umieszczona jest hermetyczna puszka rozdzielcza (IP65 lub wyżej),
• w puszce lądują wszystkie przewody z domu, fotokomórek, lampy, dodatkowych akcesoriów,
• z puszki do centrali napędu wychodzi krótki odcinek kabla, a same połączenia logiczne (mostki, rozdziały) realizuje się już na listwach w napędzie.

Jeżeli skrzynka napędu jest bardzo ciasna, lepiej przenieść większość łączeń do osobnej obudowy technicznej na słupku. Przewody niskoprądowe (fotokomórki, sterowania) można tam połączyć na listwach zaciskowych, zachowując przejrzystość i możliwość łatwego serwisu.

Topologia przewodów akcesoriów – gwiazda zamiast „łańcucha”

Przy większej liczbie akcesoriów wokół bramy dobrze działa prosta zasada: gwiazda, czyli wszystkie akcesoria zbiegają się w jednym punkcie (centrala napędu lub puszka na słupku). Rozwiązania „szeregowe” – kabel od domu do fotokomórki, z niej dalej do lampy, potem do furtki – utrudniają diagnostykę i późniejsze modyfikacje.

Przykładowy układ dla napędu przesuwnego:

• kabel zasilający 230 V: rozdzielnica → słupek napędu,
• przewód wielożyłowy do fotokomórek: słupek napędu → fotokomórka nr 1 → fotokomórka nr 2 (po stronie przeciwnej),
• przewód do lampy: słupek napędu → lampa (na słupku innym niż napędowy lub na elewacji),
• przewód sterujący do przycisku w garażu: rozdzielnica lub centrala napędu → garaż.

Taki układ ogranicza liczbę miejsc, w których trzeba później szukać przerw czy zwarć. Ułatwia też wymianę pojedynczego elementu, bo większość połączeń jest „pod ręką” przy napędzie.

Zasilanie i sterowanie roletami zewnętrznymi w domu jednorodzinnym

Model „roleta zasilana z puszki podokiennej”

Najprostszy i wciąż bardzo popularny model instalacji rolet polega na tym, że każda roleta ma zasilanie doprowadzone do puszki pod oknem. W puszce montuje się lokalny łącznik (żaluzjowy lub roletowy), a z puszki przewód biegnie do silnika w skrzynce roletowej.

Typowy układ przewodów dla jednej rolety:

• zasilanie 230 V do puszki: przewód 3×1,5 mm² (L, N, PE),
• z puszki do silnika rolety: przewód 4×1,5 mm² (L góra, L dół, N, PE) lub 5×1,5 mm², gdy przewidziane są dodatkowe funkcje.

Łącznik lokalny rozłącza tylko fazy kierunkowe („góra”/„dół”), natomiast przewód neutralny i ochronny prowadzone są na stałe. Takie rozwiązanie jest poprawne i proste, ale ma jedną wadę – sterowanie centralne (wszystkie rolety naraz, grupy rolet) wymaga dodatkowego okablowania lub modułów bezprzewodowych.

Grupowanie rolet w obwody zasilające

Roleta zewnętrzna to silnik o mocy typowo 100–300 W. Kilkanaście rolet w domu to już zauważalny odbiornik. Nie łączy się więc wszystkich silników na jednym bezpieczniku 10 A, licząc, że „i tak nigdy wszystkie naraz nie pojadą”. Bezpieczniejsza jest struktura grupowa.

Praktyczny podział obwodów wygląda następująco:

• osobny obwód na rolety parteru (np. kilka–kilkanaście rolet),
• osobny obwód na rolety piętra/poddasza,
• przy dużych domach dodatkowe rozbicie na strefy: np. fasada północna i południowa.

Każdy obwód zabezpiecza się wyłącznikiem nadprądowym o charakterystyce i prądzie dobranym do przekroju przewodu oraz łącznej mocy rolet. Jeżeli system ma możliwość automatycznego sterowania wszystkimi roletami naraz (centrala pogodowa, sceny „wyjście z domu”), grupowanie obwodów zapobiega przeciążaniu jednego odcinka instalacji.

Magistrala sterująca a klasyczne sterowanie klawiszami

Rolety można sterować na dwa główne sposoby:

1. tradycyjnie, lokalnymi łącznikami – do każdej rolety lub grupy rolet prowadzi się przewód zasilający oraz oddzielny przewód sterujący (tzw. „centralny”) dla wspólnego podnoszenia/opuszczania,
2. magistralowo – wszystkie silniki lub moduły wykonawcze podłączone są do wspólnej magistrali (przewodu komunikacyjnego), która dostarcza komendy.

W modelu tradycyjnym, jeżeli ma istnieć centralne sterowanie, do każdej puszki z łącznikiem doprowadza się dodatkową żyłę z centrali (np. z rozdzielnicy lub z puszki zbiorczej). Łącznik lokalny ma wtedy kontakt wspólny z zasilaniem lokalnym oraz wejście „centralne”. W efekcie w puszkach rolet królują przewody 5×1,5 mm², a przestrzeń w puszcze szybko się wyczerpuje.

Model magistralowy wymaga innego podejścia. Do skrzynki rozdzielczej (np. w garderobie lub przy rozdzielnicy elektrycznej) sprowadza się zasilanie wszystkich rolet oraz magistralę sterującą (np. przewód typu YTKSY 2×2×0,8, skrętka lub przewód systemowy producenta). W puszkach przy oknach pojawiają się już tylko przyciski beznapięciowe (tzw. „suchy kontakt”) lub moduły radiowe.

Z punktu widzenia kabli najważniejsze jest, aby na etapie tynków podjąć decyzję: czy łączniki mają rozłączać moc (jak w prostych instalacjach), czy jedynie podawać sygnał do centrali. Od tego zależy, czy do puszek idzie 3×1,5 + 4×1,5, czy wystarczy skrętka i przewód zasilający do modułu.

Bezpieczeństwo i selektywność zasilania rolet

Rolety zewnętrzne bywają traktowane jako dodatkowe zabezpieczenie okien. Dlatego zasilanie rolet warto powiązać z instalacją alarmową lub systemem ewakuacyjnym w przemyślany sposób.

Kilka zasad, które ułatwiają późniejsze scenariusze:

• rolety przy wyjściach ewakuacyjnych (drzwi tarasowe, balkony dostępowe) dobrze jest przypisać do osobnego obwodu,
• warto przewidzieć możliwość awaryjnego podniesienia wybranych rolet nawet przy wyłączonych innych obwodach (np. ręczny wyłącznik w rozdzielnicy, specjalny obwód awaryjny, moduł UPS dla wybranych rolet),
• wspólne RCD dla wielu rolet zwiększa ryzyko, że pojedyncza usterka wyłączy sterowanie w całej strefie; sensowne bywa rozbicie na 2–3 różnicówki.

Jeżeli projekt zakłada integrację z alarmem lub systemem „wyjście z domu”, dobrze jest doprowadzić przewód magistralowy lub sygnałowy (np. skrętkę) do miejsca, gdzie zbiegają się przewody rolet, nawet jeśli dziś nie ma tam jeszcze automatyki centralnej.

Przygotowanie okablowania pod sterowanie radiowe lub hybrydowe

Coraz częściej rolety otrzymują silniki z wbudowanymi odbiornikami radiowymi, a na ścianie montowane są nadajniki zasilane bateryjnie. Instalacyjnie wygląda to kusząco – brak przewodu do łącznika. Jednak nawet przy takim podejściu przewód do tradycyjnego sterownika w puszce podokiennej to bardzo tanie zabezpieczenie na przyszłość.

Rozsądny kompromis:

• do każdej rolety doprowadzony przewód zasilający (np. 4×1,5 lub 5×1,5 mm²) z rozdzielnicy lub puszki zbiorczej,
• pod oknem lub w pobliżu przewidziana puszka (nawet „pusta”), do której można wstawić sterownik przewodowy, moduł magistralowy lub przekaźnik,
• do tej puszki doprowadzony dodatkowo przewód niskoprądowy (np. skrętka) z rozdzielnicy teletechnicznej, aby w razie potrzeby wpiąć sterowanie z systemu automatyki.

Jeśli system radiowy okaże się po kilku latach zawodny (zakłócenia, problemy z zasięgiem, padnięte baterie), zasilanie i okablowanie pod sterowanie przewodowe już czeka w ścianie. Wystarczy wymienić kilka modułów zamiast kuć ściany.

Zasilanie furtki, domofonu i elektrozaczepu – praktyczny układ

Rozdzielenie torów: zasilanie a logika domofonu

Furtka z domofonem to układ, w którym miesza się kilka napięć i funkcji: 230 V do zasilacza, niskie napięcie do elektrozaczepu, linie komunikacyjne audio/wideo, magistrale IP, sterowania z bramy. Z punktu widzenia porządku w kablach dobrze działa zasada fizycznego rozdziału torów:

• tor zasilania 230 V (z rozdzielnicy do zasilacza domofonu / wideodomofonu),
• tor mocy niskonapięciowej (12–24 V AC/DC do elektrozaczepu, ewentualnie do czytnika),
• tor sygnałowy (audio, wideo, IP, sygnały przycisków, magistrale systemowe).

W praktyce sprowadza się to do tego, że do słupka furtki dochodzi przynajmniej 2–3 przewody: jeden „silny” (moc), jeden lub dwa sygnałowe. Ich łączenie odbywa się zwykle nie przy samej kasecie, lecz w skrzynce technicznej po wewnętrznej stronie ogrodzenia lub w słupku z odpowiednią puszką.

Lokalizacja zasilacza domofonu i sterowania elektrozaczepem

Zasilacz domofonu/wideodomofonu (jeśli jest w wersji na szynę DIN lub w obudowie zewnętrznej) najlepiej umieścić:

• w rozdzielnicy głównej lub podrozdzielnicy teletechnicznej,
• ewentualnie w osobnej małej rozdzielnicy w garażu lub wiatrołapie.

Kluczowe, aby zasilacz miał:

• stabilne zasilanie 230 V z osobnego obwodu lub wspólnego z innymi urządzeniami o podobnym charakterze (np. zasilacze systemów teletechnicznych),
• dostęp serwisowy bez konieczności rozbierania słupka ogrodzeniowego,
• możliwość łatwego dołożenia zewnętrznego zasilacza do elektrozaczepu, jeśli okaże się, że prąd z zasilacza domofonowego jest na granicy.

Przy klasycznym elektrozaczepie często lepiej jest oddzielić tor zasilania zaczepu od toru logiki domofonu. Domofon wtedy podaje jedynie sygnał sterujący (np. „suchy kontakt”), a właściwy prąd do zaczepu dostarcza niezależny zasilacz 12 V lub 24 V. Dzięki temu nie przeciąża się zasilacza domofonowego, a dobór przewodu do zaczepu można zrobić swobodniej (zgodnie z długością trasy i prądem szczytowym).

Dobór przewodu do kasety zewnętrznej i monitora

Systemy domofonowe i wideodomofonowe potrafią mieć bardzo różne wymagania dotyczące okablowania. Najważniejsze jest trzymanie się specyfikacji producenta, ale da się wskazać kilka uniwersalnych zasad.

Typowe konfiguracje przewodów dla kasety przy furtce:

• klasyczny domofon analogowy – przewód wielożyłowy typu YTDY/YTKSY 6–10×0,5 mm² od kasety do miejsca montażu unifonu/centralki; przy większych odległościach lepiej sięgać po żyłę 0,8 mm²,
• wideodomofon 4‑żyłowy – zasilanie + magistrala audio/wideo po jednym kablu 4×0,5–0,75 mm²; często producenci oferują własne przewody systemowe, ale w praktyce dobrze sprawdza się YTKSY 2×2×0,8 lub skrętka UTP kategorii 5e,
• system IP (wideodomofon na bazie sieci komputerowej) – do kasety dochodzi skrętka UTP/FTP kat. 5e lub 6; zasilanie zwykle PoE (Power over Ethernet) lub osobny przewód zasilający 2×1 mm².

Monitor wewnętrzny (wideomonitor) najczęściej łączy się z tą samą magistralą co kasetę lub bezpośrednio skrętką (w systemach IP). Przy centralnym prowadzeniu kabli dobrze jest zorganizować układ gwiazdy: wszystkie monitory i kasety schodzą do jednej puszki rozdzielczej, a tam dopiero łączą się magistralą systemową.

Uwaga praktyczna: producenci wideodomofonów lubią podawać maksymalne długości linii dla konkretnych typów przewodów. Przykładowe ograniczenia: do 50 m przy YTDY 0,5 mm², do 100 m przy YTKSY 0,8 mm². Jeśli furtka jest daleko (długa działka), lepiej od razu przejść na większy przekrój lub skrętkę dobrej jakości i na etapie projektu policzyć spadki napięcia.

Osobne zasilanie elektrozaczepu i przewymiarowanie żył

Elektrozaczep „ciągnie” zazwyczaj od kilkuset miliamperów do ponad 1 A w momencie zadziałania, często przy napięciu 12 V lub 24 V (AC albo DC). Przy odcinku kilkunastu–kilkudziesięciu metrów klasyczna żyła 0,5 mm² potrafi mieć już wyraźny spadek napięcia – zaczep brzęczy, ale nie otwiera furtki.

Dlatego dla przewodu zasilającego zaczep warto zastosować:

• min. 2×0,75 mm² przy dystansach do ok. 20–30 m,
• 2×1,0–1,5 mm² dla odległości większych oraz przy mocniejszych zaczepach, zamkach elektromotorycznych albo rygielkach.

Tip: jeżeli do słupka furtki i tak prowadzony jest kabel zasilający do automatu bramy (np. 3×1,5 mm²), można dołożyć osobny, mały kabel 2×1 mm² tylko dla zaczepu. Później domofon steruje wyłącznie przekaźnikiem, a właściwy prąd płynie niezależną parą żył o sensownym przekroju.

Wspólna puszka techniczna przy słupku furtki

Zamiast łączyć wszystkie przewody „w locie” przy kasecie, znacznie wygodniej jest mieć po wewnętrznej stronie ogrodzenia małą puszkę lub mini‑rozdzielnicę:

• wchodzą do niej kable: z domu (domofon, LAN, zasilanie), do kasety, do zaczepu, ewentualnie do automatu bramy,
• tam można umieścić małe przekaźniki, moduły logiki, złączki WAGO, zabezpieczenia niskonapięciowe,
• w razie serwisu nie trzeba rozkręcać kasety lub rozbierać słupka – wszystko dostępne jest od strony działki.

Przy takim układzie kable układa się w prosty sposób: dom –> puszka techniczna –> kaseta / zaczep. Kaseta jest wtedy „głupim” panelem z podłączonym przewodem wielożyłowym, a cała magia dzieje się obok w puszce.

Scenariusze sterowania furtką z domu i z systemu alarmowego

Furtka coraz częściej nie otwiera się tylko z unifonu przy drzwiach. Do gry wchodzą:

• przyciski przy drzwiach wejściowych (otwarcie furtki jednym klikiem),
• aplikacje mobilne,
• system alarmowy lub centrala automatyki (np. „otwórz furtkę, gdy ktoś zadzwoni i jestem w domu”).

Aby to było możliwe bez późniejszego kucia ścian, warto zapewnić przy zasilaczu domofonu lub w rozdzielnicy teletechnicznej:

• dostęp do styków sterujących zaczepem (przekaźnik, „suchy kontakt”),
• kilka zapasowych par żył (np. wolna skrętka między domofonem a centralą alarmu lub PLC),
• miejsce na dodatkowy przekaźnik – dzięki niemu można łączyć różne logiki (domofon + przycisk + system alarmowy) bez ingerencji w urządzenie.

Przykład z praktyki: przy drzwiach wejściowych ląduje dzwonkowy przycisk chwilowy (NO) połączony skrętką z puszką domofonu. W puszce styki przycisku sterują małym przekaźnikiem, który równolegle „zwiera” styki otwierania furtki w module domofonowym. W efekcie furtkę można otworzyć zarówno z monitora, jak i z przycisku obok drzwi.

Separacja galwaniczna i ochrona przed przepięciami

Instalacja przy ogrodzeniu jest narażona na przepięcia (indukowane przez wyładowania atmosferyczne, długie linie w ziemi, równoległe prowadzenie zasilania 230 V). Aby nie uśmiercić elektroniki domofonu przy pierwszej większej burzy, stosuje się kilka prostych zabiegów:

• separacja galwaniczna – preferowane są domofony, w których linia do kasety jest odseparowana transformatorem lub optoizolatorami,
• ochronniki przepięciowe na liniach wychodzących z domu (szczególnie na liniach IP/SAT/LAN i zasilaniu 230 V do napędu bramy),
• prowadzenie kabli w ziemi w osobnych rurach (osobno 230 V, osobno niskie napięcia i sygnały).

Jeżeli do kasety przy furtce podciągnięta jest skrętka z sieci LAN, dobrze jest przy wyjściu z budynku przewidzieć moduł ochrony LAN (np. na szynę DIN) oraz porządne uziemienie rozdzielnicy, do którego ochronnik jest dołączony. W przeciwnym razie potencjał z linii ogrodzenie–dom może bezpośrednio uszkodzić porty switcha.

Planowanie wspólnego korytka dla bramy, furtki i mediów

Typowy błąd na etapie budowy ogrodzenia: osobne wykopy i przypadkowo krzyżujące się rury dla bramy, furtki, oświetlenia, LAN i wody do zraszaczy. Dużo rozsądniej jest zaplanować jedno korytko techniczne wzdłuż ogrodzenia i dopiero z niego wykonywać odgałęzienia.

Przykładowy układ rurociągów (od najgłębszego):

• najniżej: rura wodna / kanalizacja deszczowa (jeśli występuje),
• wyżej: rura zasilania 230 V do bramy i oświetlenia ogrodu (np. peszel 40 mm),
• jeszcze wyżej, w odstępie: druga rura na sygnały niskoprądowe (domofon, LAN, czujniki, sterowanie),
• odgałęzienia do słupków furtki i bramy z tej „magistrali” rur.

Taki układ ułatwia późniejsze dołożenie np. nowego przewodu do czytnika kart przy furtce albo dodatkowej kamery na słupku. Zamiast pruć kostkę czy trawnik, przepycha się kabel w istniejącej rurze.

Rezerwy kablowe i miejsce na modernizacje

Kable do bramy i furtki mają jedną wspólną cechę – bardzo trudno się je wymienia po zagospodarowaniu terenu. Dlatego przy projektowaniu obwodów niskoprądowych wokół domu warto zostawić kilka rezerw:

• do słupka bramy i furtki – zapasowa skrętka UTP (nawet jeśli dziś nie jest używana),
• kilkadziesiąt centymetrów luźnej pętli kabla w słupku lub puszce technicznej, aby w razie potrzeby przenieść urządzenie wyżej/niżej lub zmienić kasetę na większą,
• w rozdzielnicy teletechnicznej – wolne miejsce na dodatkowe zasilacze, przekaźniki, moduły IP.

Prosty scenariusz: na etapie budowy wystarcza zwykły domofon analogowy. Po kilku latach pojawia się potrzeba przejścia na system IP z podglądem na telefonie. Jeżeli do słupka dochodzi już skrętka i jest przewód 230 V w peszlu, wymiana ogranicza się do zamiany kasety i zasilacza. Bez koparki i bez kujenia.

Integracja furtki i bramy w jednym schemacie sterowania

Automatyka bramy, furtki i rolet często ląduje w jednym systemie (centrala alarmowa, system „inteligentnego domu”, sterownik PLC). Z punktu widzenia okablowania ważne jest, by nie mieszać logiki i mocy w jednym kablu oraz jednoznacznie przypisać funkcje poszczególnym żyłom.

Klasyczny, przejrzysty schemat zakłada:

• osobny przewód 3×1,5 mm² (lub większy) do napędu bramy z rozdzielnicy elektrycznej,
• osobny przewód 2×0,75–1 mm² do lampy ostrzegawczej / oświetlenia słupka,
• skrętkę UTP do zacisków sterowania napędem (wejście przycisku, wejście fotokomórek, wejście furtki),
• skrętkę lub przewód systemowy domofonu między kasetą, zasilaczem oraz centralą sterującą (jeśli przewiduje się integrację).

W centrali alarmowej lub sterowniku PLC każdy z tych torów kończy się na osobnym module przekaźnikowym. Moduł zwiera styki wejścia impulsowego napędu bramy, inny steruje zaczepem furtki, a jeszcze inny może podawać sygnał na moduł rolet. Dzięki temu z poziomu jednego systemu można zrealizować sceny typu „otwórz furtkę i zapal ścieżkę ogrodową”, bez mieszania wysokiego i niskiego napięcia na jednej listwie.

Najczęściej zadawane pytania (FAQ)

Jakie kable do bramy wjazdowej i furtki – osobno zasilanie i sterowanie?

Do napędu bramy i zasilania akcesoriów prowadzi się zwykle osobny kabel zasilający 230 V (np. YKY 3×1,5 mm² lub 3×2,5 mm² – zależnie od mocy i długości trasy) oraz osobny przewód niskoprądowy wielożyłowy do sterowania i czujników. Dla fotokomórek, przycisków, domofonu czy czytnika RFID wystarczy najczęściej YTDY 6–12×0,5 mm² albo skrętka UTP żelowana do ziemi.

Zasilanie 230 V i przewody niskoprądowe układa się w tym samym wykopie, ale w osobnych peszlach i z odstępem kilku–kilkunastu centymetrów. Ogranicza to zakłócenia i ułatwia późniejsze serwisowanie – łatwo zidentyfikować, który kabel odpowiada za zasilanie, a który za sterowanie.

Czy lepiej stosować napęd bramy 230 V czy 24 V – co jest bezpieczniejsze?

Napędy 230 V AC mają proste zasilanie i duży zapas mocy, ale wymagają pełnej ochrony przeciwporażeniowej (RCD, uziemienie, odpowiednie przekroje przewodów). Napędy 24 V (AC lub DC) pracują na niskim napięciu, więc są z natury bezpieczniejsze dla człowieka i często lepiej współpracują z dodatkowymi zabezpieczeniami (fotokomórki, enkodery, czujniki przeszkód).

W praktyce do domów jednorodzinnych coraz częściej wybiera się napędy 24 V, zwłaszcza gdy planowana jest integracja z systemem alarmowym lub smart home. Trzeba jednak przeliczyć spadki napięcia przy dłuższych odcinkach przewodów – zbyt cienki kabel na 30–50 m potrafi spowodować, że napęd 24 V nie wystartuje lub będzie losowo się resetował.

Co to znaczy, że obwód jest „niskoprądowy” przy bramie i roletach?

Obwody niskoprądowe to te, w których prądy są małe (od miliamperów do kilku amperów), a przekroje żył zwykle nie przekraczają 1,5 mm². W praktyce są to przewody do fotokomórek, krańcówek, domofonu, magistrali rolet, czujników alarmowych, czytników kart, zamków 12/24 V oraz modułów smart home.

Takie obwody nie przenoszą dużej mocy, ale są krytyczne dla działania całej automatyki. Jeden źle zaciśnięty przewód 0,5 mm² potrafi unieruchomić bramę albo „zniknąć” obraz z wideodomofonu. Dlatego planuje się je równie świadomie, jak obwody 230 V – z dobranym przekrojem, długością i trasą ułożenia.

Jak zaplanować zasilanie rolet zewnętrznych – wspólny obwód czy osobne?

Rolety zewnętrzne grupuje się zwykle w osobne obwody w rozdzielnicy: np. „rolety parter”, „rolety piętro”. Każdy obwód ma swój wyłącznik nadprądowy (np. B10/B16) i często wspólny moduł sterowania. Dzięki temu awaria jednej grupy (np. zwarcie w silniku) nie wyłącza całego domu.

Do samych rolet prowadzi się zasilanie 230 V oraz przewody sterujące (lokalne przyciski, czasem magistrala systemu roletowego lub smart home). Uwaga: przy większej liczbie rolet dobrze jest przewidzieć rezerwę żył lub dodatkowy przewód, aby w przyszłości dołożyć centralne sterowanie, czujnik wiatru/światła czy integrację z alarmem.

Jakie zabezpieczenia w rozdzielnicy dla bramy, rolet i domofonu?

Dla bramy wjazdowej zaleca się osobny obwód z wyłącznikiem nadprądowym (np. B10/B16) oraz RCD (różnicówka). Takie wydzielenie ułatwia diagnozowanie usterek i zapobiega sytuacji, w której błąd w napędzie wyłącza inne obwody domowe. Analogicznie rolety mogą mieć wspólne zabezpieczenie na kondygnację lub grupę pomieszczeń.

Zasilacz domofonu lub wideodomofonu (jeśli jest na 230 V) również warto podpiąć pod osobny obwód, a nie „przyklejać” do przypadkowego obwodu gniazd. Stabilne zasilanie domofonu zmniejsza liczbę dziwnych usterek typu samoczynne resetowanie czy zaniki obrazu po załączeniu innych odbiorników.

Jak prowadzić peszle i rezerwę kablową do bramy i furtki?

Do słupka bramowego dobrze jest ułożyć co najmniej dwa peszle: jeden główny dla zasilania 230 V i drugi zapasowy na przewody niskoprądowe oraz przyszłe dodatki (kamery, dodatkowe fotokomórki, czujniki). Średnica peszla powinna mieć zapas – np. 40–50 mm zamiast minimalnych 20–25 mm, aby dało się dołożyć kolejne kable bez rozkopywania ogrodu.

Dobrym nawykiem jest też dodatkowy peszel biegnący równolegle z ogrodzeniem, na wysokości ok. 40–60 cm pod ziemią. Dzięki temu można w przyszłości „dociągnąć” przewody do kolejnych słupków, lamp ogrodowych czy czujek bez niszczenia kostki ani trawnika. Tip: w peszlu zostaw sznurek pilotujący – bardzo ułatwia późniejsze przeciąganie kabli.

Gdzie kończy się instalacja elektryczna domu, a zaczyna automatyka producenta?

Elektryk odpowiada za doprowadzenie zasilania 230 V do punktu przyłączenia urządzeń – np. puszki przy bramie, miejsca zasilacza domofonu czy skrzynki roletowej. Od zacisków zasilania napędu w głąb urządzenia (płyta sterująca, transformator, okablowanie wewnętrzne) odpowiedzialność przejmuje producent automatyki.

Podobnie z obwodami 12/24 V wychodzącymi z centrali: producent określa maksymalne długości przewodów, dopuszczalne obciążenia i zalecane typy kabli dla fotokomórek, domofonu czy czujników. Projektując instalację niskoprądową, dobrze jest zostawić margines – zastosować nieco większy przekrój przy długich odcinkach albo przewidzieć osobny zasilacz dla „prądożernych” elementów, jak mocne elektrozaczepy czy zamki elektromagnetyczne.

Najważniejsze punkty

• Instalację automatyki bram, rolet i furtki trzeba projektować w dwóch warstwach: osobne obwody zasilające (230 V / 24 V do napędów i silników) oraz osobne obwody sterujące (12/24 V do czujników, domofonu, czytników), z wyraźnym rozdzieleniem tras kablowych.
• Standardowe 230 V AC daje dużą moc, ale stawia wysokie wymagania bezpieczeństwa (RCD, przekroje, zabezpieczenia), natomiast niskie napięcia 12/24 V są bezpieczniejsze dla ludzi, lecz silnie podatne na spadki napięcia i złe styki, zwłaszcza przy długich odcinkach 30–50 m.
• Obwody niskoprądowe (małe przekroje 0,5–1,5 mm², prądy do kilku amperów) zasilają kluczowe funkcje – domofon, fotokomórki, zamki, moduły sterujące – i potrafią unieruchomić bramę lub furtkę przez jeden źle zaciśnięty przewód czy zbyt cienki kabel.
• Granica odpowiedzialności między instalacją budynku a automatyką producenta przebiega na zaciskach urządzenia: elektryk doprowadza 230 V do punktu zasilania, a cała logika, przetwornice i obwody 12/24 V (wraz z limitami długości i obciążenia) podlegają wytycznym producenta.
• Dobre praktyki to: rozdział kabli zasilających i sterujących w osobnych peszlach, czytelne oznaczanie przewodów oraz trzymanie się instrukcji producenta z dodatkowym marginesem bezpieczeństwa (większy przekrój przewodu, osobny zasilacz dla „ciężkich” elektrozaczepów).
