Różnicówka czy bezpiecznik nadprądowy? Najpierw sprawdź, co rozłączyło obwód
Brak prądu w części domu, mieszkaniu albo pojedynczym pomieszczeniu może oznaczać kilka różnych rzeczy. Najczęściej zadziałała różnicówka, czyli wyłącznik różnicowoprądowy RCD, albo bezpiecznik nadprądowy, fachowo nazywany wyłącznikiem nadprądowym. Oba aparaty odłączają napięcie, lecz reagują na inne zagrożenia. To rozróżnienie ma znaczenie, ponieważ inaczej szuka się przyczyny wyzwalania RCD, a inaczej zwarcia lub przeciążenia obwodu.
Nie należy zakładać, że „wybił bezpiecznik”, tylko dlatego, że zgasło światło lub przestały działać gniazdka. W wielu rozdzielnicach jeden wyłącznik różnicowoprądowy zabezpiecza kilka obwodów naraz. Jego zadziałanie może więc odciąć jednocześnie prąd w kuchni, łazience i części oświetlenia. Z kolei pojedynczy wyłącznik nadprądowy zwykle odłącza tylko jeden konkretny obwód, na przykład gniazda kuchenne, pralkę, oświetlenie piętra albo ogrzewanie elektryczne.
Dwa aparaty, dwa różne zadania
Wyłącznik różnicowoprądowy RCD reaguje przede wszystkim na prąd upływu. Chodzi o sytuację, w której część prądu nie wraca przewodem neutralnym, lecz odpływa inną drogą, na przykład przez uszkodzoną izolację do metalowej obudowy urządzenia, przewodu ochronnego PE, wilgotnej ściany albo ziemi. Różnicówka ma ograniczać ryzyko porażenia oraz skutki niektórych uszkodzeń izolacji.
Wyłącznik nadprądowy chroni natomiast przewody instalacji przed zbyt dużym prądem. Działa przy przeciążeniu, czyli gdy do jednego obwodu podłączono zbyt wiele odbiorników, oraz przy zwarciu, gdy dochodzi do nieprawidłowego połączenia przewodów o różnym potencjale. Jego głównym zadaniem jest zapobieganie przegrzewaniu przewodów, uszkodzeniu instalacji i ryzyku pożaru.
Objaw z perspektywy użytkownika bywa podobny: urządzenia przestają działać. Przyczyna jest jednak zupełnie inna. Jeśli wybiła różnicówka, trzeba myśleć o upływie prądu, wilgoci, uszkodzeniu izolacji lub wadliwym urządzeniu. Gdy zadziałał bezpiecznik nadprądowy, bardziej prawdopodobne stają się przeciążenie, zwarcie albo problem z konkretnym obwodem. [2]
Jak rozpoznać aparat w domowej rozdzielnicy
Najłatwiej zacząć od odczytania oznaczeń na aparacie. Różnicówka zwykle ma przycisk oznaczony jako „T”, „TEST” albo symbolem testu. Na jej obudowie można znaleźć także oznaczenie IΔn, określające znamionowy prąd różnicowy, na przykład 30 mA, 100 mA albo 300 mA. W instalacjach domowych typowy wyłącznik stosowany do dodatkowej ochrony ludzi ma czułość 30 mA.

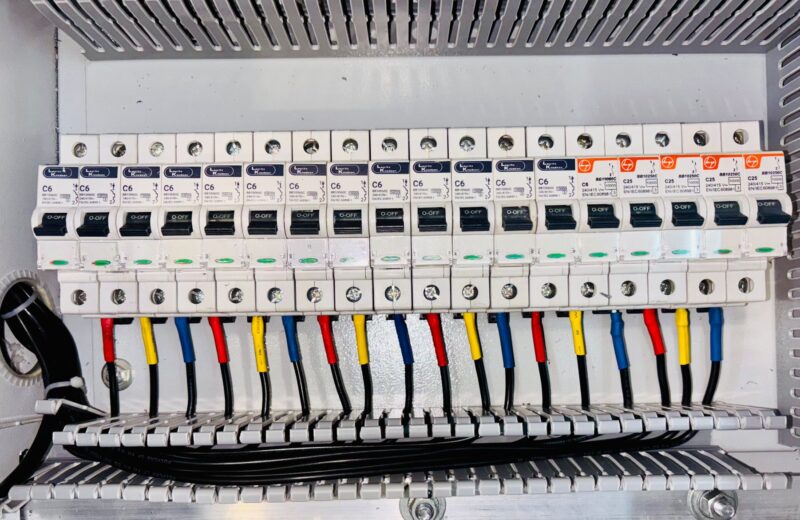

Na klasycznym wyłączniku nadprądowym spotyka się oznaczenia takie jak B10, B16, C16 czy C20. Liczba oznacza prąd znamionowy w amperach, a litera opisuje charakterystykę zadziałania członu zwarciowego. Przykładowo B16 to popularne zabezpieczenie obwodu gniazdowego o prądzie znamionowym 16 A, ale samo oznaczenie nie przesądza, do czego dany obwód został przeznaczony.
RCD bywa szerszy niż pojedynczy wyłącznik nadprądowy i często zajmuje dwa albo cztery moduły w rozdzielnicy. Nie jest to jednak reguła absolutna. Coraz częściej stosuje się wyłączniki różnicowoprądowe z członem nadprądowym, określane skrótem RCBO. Taki aparat łączy funkcję różnicówki i bezpiecznika nadprądowego w jednym module lub węższej obudowie. Jeżeli zadziała RCBO, sam wygląd dźwigni nie powie od razu, czy przyczyną był upływ prądu, przeciążenie czy zwarcie. [1]
| Cecha | Różnicówka RCD | Wyłącznik nadprądowy | RCBO |
|---|---|---|---|
| Podstawowa funkcja | Wykrywa prąd upływu | Chroni przed przeciążeniem i zwarciem | Łączy obie funkcje |
| Typowe oznaczenia | IΔn, 30 mA, TEST, T, RCD, RCCB | B10, B16, C16, D20 | Oznaczenia nadprądowe i IΔn, często także TEST |
| Przycisk testowy | Zwykle występuje | Zwykle brak | Zwykle występuje |
| Najczęstszy powód zadziałania | Upływ prądu do PE, ziemi lub obudowy | Zwarcie albo zbyt duże obciążenie | Jedna z powyższych przyczyn |
Pozycja dźwigni nie zawsze jest oczywista
Po zadziałaniu zabezpieczenia dźwignia nie zawsze ustawia się wyraźnie w dolnym położeniu. W wielu aparatach znajduje się w pozycji pośredniej, pomiędzy „I” i „0”. Taki stan oznacza zadziałanie mechanizmu ochronnego. Aby ponownie załączyć aparat, zwykle trzeba najpierw przesunąć dźwignię zdecydowanie do pozycji wyłączonej, a dopiero później podnieść ją do pozycji włączonej.
Nie należy jednak opierać diagnozy wyłącznie na jednej dźwigni. W rozdzielnicy zabezpieczenia działają szeregowo. Jeśli zadziała RCD, wyłączniki nadprądowe za nim mogą nadal być ustawione w pozycji „I”, lecz obwody i tak nie będą miały napięcia. Jeżeli wyłączył się tylko jeden wyłącznik B16, pozostałe obwody chronione przez tę samą różnicówkę mogą działać normalnie.
W przypadku większych rozdzielnic trzeba prześledzić cały tor zasilania. Czasem brak napięcia powoduje rozłączenie głównego wyłącznika, zabezpieczenia przedlicznikowego, rozłącznika izolacyjnego albo aparatu znajdującego się w innej części instalacji. Nie należy samodzielnie otwierać zaplombowanych skrzynek, liczników ani osłon, za którymi znajdują się nieosłonięte części pod napięciem.
Co oznacza zadziałanie różnicówki i jakie usterki wywołują RCD
Prąd upływu – mechanizm działania wyłącznika RCD
Różnicówka porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. W prawidłowo działającym obwodzie wartości te powinny się równoważyć. Jeśli część prądu „ucieka” poza przewody robocze, pojawia się różnica. Gdy przekroczy ona próg działania aparatu, RCD odłącza zasilanie.
W typowej instalacji mieszkaniowej stosuje się wyłączniki o czułości 30 mA. Taki aparat może zadziałać bardzo szybko, zanim kontakt z uszkodzonym urządzeniem stanie się szczególnie niebezpieczny. Nie oznacza to jednak, że różnicówka eliminuje całe ryzyko porażenia. Nie zastępuje sprawnej instalacji ochronnej, uziemienia, właściwie podłączonych przewodów PE ani ochrony przed zwarciem.
RCD nie jest także urządzeniem do wykrywania każdego rodzaju awarii. Zwarcie między przewodem fazowym a neutralnym może wyłączyć wyłącznie zabezpieczenie nadprądowe, ponieważ prąd wypływający i powracający nadal się równoważy. Z kolei niewielki upływ nie musi powodować zauważalnych objawów w działaniu urządzenia, ale może wystarczyć, aby różnicówka reagowała okresowo.
Dobrym uzupełnieniem tego tematu jest także poradnik: Stałe lekko „kopiące” obudowy urządzeń – skuteczna diagnostyka prądów upływu w praktyce.
Najczęstsze przyczyny wyzwalania różnicówki
Bardzo częstą przyczyną jest uszkodzenie elementu grzejnego. Dotyczy to między innymi pralek, zmywarek, bojlerów, piekarników, przepływowych podgrzewaczy wody, suszarek do ubrań czy grzejników elektrycznych. Grzałka może działać pozornie poprawnie, ale po rozgrzaniu izolacja między jej elementem roboczym a obudową pogarsza się i pojawia się prąd upływu. Typowy objaw: urządzenie rozpoczyna program, pobiera wodę lub obraca bębnem, a różnicówka zadziała dopiero po kilku lub kilkunastu minutach, gdy zaczyna się grzanie. [3]
Drugim częstym źródłem problemu jest wilgoć. Woda i skropliny mogą dostać się do oprawy zewnętrznej, puszki instalacyjnej, gniazda ogrodowego, przedłużacza, urządzenia w garażu albo instalacji znajdującej się w piwnicy. Awaria może ujawniać się po deszczu, roztopach, myciu tarasu, zalaniu pomieszczenia czy dłuższej przerwie w używaniu urządzenia.
Różnicówkę może wyzwalać także przetarty przewód, uszkodzona wtyczka, nadłamany kabel zasilający, zalany zasilacz, problem z filtrem przeciwzakłóceniowym albo zużyta izolacja wewnątrz urządzenia. W przypadku sprzętu przenośnego szczególnie podejrzane są przewody wielokrotnie zginane przy wtyczce, uchwycie, obudowie odkurzacza czy zwijaku przedłużacza.
Nie każdy przypadek oznacza jedną dużą usterkę. Nowoczesne urządzenia elektroniczne, zasilacze impulsowe, płyty indukcyjne, komputery, listwy przeciwprzepięciowe i sprzęt AGD mogą generować niewielkie prądy upływu w normalnej pracy. Jeżeli zbyt dużo takich odbiorników pracuje za jednym RCD, ich wartości mogą się zsumować. Różnicówka zaczyna wtedy wyzwalać pozornie bez wyraźnego powodu, zwłaszcza podczas jednoczesnego uruchamiania wielu urządzeń.
Sytuacje, które mogą wprowadzać w błąd
Jeśli różnicówka zadziała natychmiast po włożeniu wtyczki do gniazda, podejrzany jest przewód, wtyczka, filtr wejściowy urządzenia albo bezpośrednie uszkodzenie wewnętrzne. Gdy problem występuje dopiero po kilku minutach, należy brać pod uwagę nagrzewanie się elementów, uruchomienie sprężarki, silnika, pompy lub grzałki. Czas wystąpienia awarii bywa jedną z najcenniejszych wskazówek diagnostycznych.
Ostatnio używany sprzęt nie zawsze jest winny. Różnicówka może zadziałać w chwili, gdy uruchamia się urządzenie podłączone na stałe, na przykład lodówka, pompa, bojler, ogrzewanie podłogowe albo oświetlenie zewnętrzne sterowane zegarem czy czujnikiem zmierzchu. Zdarza się też, że problem zależy od warunków pogodowych i nie występuje podczas krótkiego sprawdzenia w suchy dzień.
Możliwe jest jednoczesne zadziałanie RCD i wyłącznika nadprądowego. Dzieje się tak między innymi przy zwarciu przewodu fazowego do metalowej obudowy połączonej z przewodem ochronnym. Prąd zwarciowy może być wtedy na tyle duży, aby zadziałał człon nadprądowy, a jednocześnie część prądu płynie torem ochronnym, co wykrywa różnicówka. Taka sytuacja wymaga ostrożności i nie powinna być „naprawiana” kolejnymi próbami załączania.
Kiedy wybija bezpiecznik nadprądowy: przeciążenie, zwarcie i uszkodzenie obwodu
Przeciążenie – za dużo odbiorników na jednym obwodzie
Przeciążenie występuje wtedy, gdy suma pobieranego prądu przekracza możliwości danego obwodu. Urządzenia nie muszą być uszkodzone. Problem wynika z jednoczesnej pracy odbiorników o dużej mocy, podłączonych do tych samych gniazd lub obwodu.
Klasyczny przykład to kuchnia: czajnik elektryczny, mikrofalówka i grzejnik przenośny działają równocześnie na obwodzie zabezpieczonym wyłącznikiem B16. Każde z tych urządzeń może pobierać znaczną moc. Jeśli instalacja została zaprojektowana tak, że kilka gniazd w kuchni należy do jednego obwodu, zabezpieczenie może zadziałać po pewnym czasie. Nie musi wyłączyć się natychmiast, ponieważ człon przeciążeniowy reaguje zależnie od wartości i czasu przepływu nadmiernego prądu.
Zwarcie – gwałtowna awaria wymagająca ostrożności
Zwarcie różni się od przeciążenia przede wszystkim skalą i szybkością zjawiska. Powstaje wtedy, gdy przewody o różnych potencjałach zetkną się ze sobą w sposób niezamierzony, na przykład przewód fazowy z neutralnym albo z ochronnym. Prąd rośnie wtedy bardzo gwałtownie, a wyłącznik nadprądowy powinien odłączyć obwód niemal natychmiast.
Typowym objawem zwarcia jest sytuacja, w której zabezpieczenie nie daje się ponownie załączyć albo wyłącza się od razu po podniesieniu dźwigni. Czasem problem pojawia się dokładnie po podłączeniu konkretnego urządzenia, włączeniu lampy, użyciu przełącznika albo poruszeniu przedłużaczem. Nie należy jednak próbować wielokrotnie „sprawdzać”, czy tym razem zabezpieczenie pozostanie włączone. Każde kolejne załączenie przy istniejącym zwarciu powoduje ponowny przepływ bardzo dużego prądu.
Źródłem zwarcia może być uszkodzona oprawa oświetleniowa, przypalony styk gniazda, pęknięty przewód, uszkodzony zasilacz, wadliwy sprzęt warsztatowy albo przewiercony kabel w ścianie. Szczególnie niepokojące są ślady nadpalenia, zapach stopionego tworzywa, trzaski, dym, nagrzewanie się gniazda lub widoczne uszkodzenie izolacji. W takim przypadku obwód należy pozostawić wyłączony i wezwać elektryka.
Uszkodzenie obwodu nie zawsze oznacza pełne zwarcie
Wyłącznik nadprądowy może reagować również wtedy, gdy uszkodzenie nie powoduje klasycznego, natychmiastowego zwarcia. Poluzowany zacisk, nadpalone połączenie, uszkodzony mechanizm gniazda albo przewód przygnieciony meblem mogą okresowo powodować nieprawidłowy przepływ prądu. Objawy bywają nieregularne: zabezpieczenie działa poprawnie przez wiele dni, a problem wraca po poruszeniu wtyczką, zamknięciu drzwi, włączeniu oświetlenia lub obciążeniu konkretnego gniazda.
Jeśli chcesz pogłębić ten wątek, sprawdź też: RCD wyłącza się przy włączaniu piekarnika lub pralki – co sprawdzić najpierw.
Zwykle wychodzi tak, że wyłącznik nadprądowy nie jest wskaźnikiem miejsca awarii. Informuje jedynie, że w danym obwodzie wystąpił prąd większy, niż aparat może bezpiecznie przepuszczać. Przyczynę trzeba ustalić metodycznie, bez rozbierania gniazd, puszek i urządzeń pod napięciem.
Bezpieczna procedura ustalenia, który obwód lub sprzęt powoduje problem
Najbezpieczniej zacząć od obserwacji, co dokładnie straciło zasilanie. Jeżeli nie działa tylko jedno pomieszczenie, kilka gniazd albo pojedyncza grupa oświetlenia, łatwiej powiązać awarię z konkretnym wyłącznikiem nadprądowym. Jeżeli napięcie zniknęło w kilku różnych miejscach, trzeba ustalić, czy wspólnym punktem nie jest aparat nadrzędny.
Przed ponownym załączeniem zabezpieczenia odłącz od gniazd wszystkie przenośne urządzenia należące do podejrzanego obwodu. Nie wystarczy wyłączyć ich przyciskiem – najlepiej wyjąć wtyczki. Dotyczy to także listew zasilających, ładowarek, przedłużaczy, urządzeń stojących w szafkach oraz sprzętu, który pozornie nie pracuje, lecz pozostaje w trybie czuwania.
Następnie można wykonać prostą procedurę:
- Ustaw wyłączony aparat całkowicie w pozycji „0”, a potem spróbuj załączyć go ponownie.
- Jeśli pozostaje załączony przy odłączonych odbiornikach, podłączaj urządzenia pojedynczo, zachowując odstęp pozwalający zauważyć moment wystąpienia problemu.
- Gdy zabezpieczenie zadziała po podłączeniu konkretnego sprzętu, nie używaj go dalej i odłącz go od instalacji.
- Jeżeli aparat wyłącza się mimo odłączonych urządzeń, przyczyna może znajdować się w stałej instalacji, oświetleniu lub odbiorniku podłączonym na stałe. Taki przypadek należy przekazać elektrykowi.
Przy podejrzeniu przeciążenia wynik testu może być inny niż przy zwarciu. Zabezpieczenie może dać się załączyć, a urządzenia będą działały poprawnie pojedynczo, lecz problem wróci po uruchomieniu kilku odbiorników jednocześnie. Wtedy rozwiązaniem nie jest wymiana wyłącznika na model o większym prądzie znamionowym. Taka zmiana wymaga oceny przekroju przewodów, sposobu ułożenia instalacji i projektu obwodu przez osobę z odpowiednimi kwalifikacjami.
Jeżeli podejrzany jest sprzęt podłączony na stałe, na przykład oświetlenie, wentylator, roleta, ogrzewanie albo urządzenie zabudowane, nie należy demontować jego osłon ani odłączać przewodów samodzielnie. Wystarczy zanotować, kiedy występuje awaria: po włączeniu danego przełącznika, o określonej porze, podczas pracy konkretnej funkcji albo po zwiększeniu obciążenia. Taka informacja znacząco ułatwia elektrykowi znalezienie źródła usterki.
Gdy zabezpieczenie nie chce pozostać w pozycji włączonej, w rozdzielnicy słychać nietypowe dźwięki, pojawia się zapach spalenizny albo widoczne są ślady przegrzania, należy pozostawić obwód wyłączony. Nie wolno zastępować zabezpieczenia mocniejszym aparatem, zwierać go ani omijać przedłużaczem z innego obwodu. Zadziałanie zabezpieczenia jest sygnałem, że instalacja lub podłączony odbiornik wymaga sprawdzenia, a nie przeszkodą, którą należy usunąć za wszelką cenę.
W praktyce warto prowadzić krótkie notatki z kolejnych prób: który aparat zadziałał, jakie urządzenia były wtedy włączone, czy problem wystąpił natychmiast, czy po pewnym czasie oraz czy powtarza się w określonych warunkach. Nie trzeba wykonywać skomplikowanych pomiarów, aby taka obserwacja była użyteczna. Informacja, że wyłącznik odłącza obwód dopiero po włączeniu konkretnego gniazda albo po kilkunastu minutach pracy danego urządzenia, często pozwala znacznie skrócić diagnostykę.
Jeżeli po odłączeniu wszystkich odbiorników zabezpieczenie daje się załączyć, nie oznacza to jeszcze, że instalacja jest na pewno sprawna. Problem może dotyczyć urządzenia używanego tylko okresowo albo sprzętu podłączanego w innym miejscu. Dobrym rozwiązaniem jest pozostawienie podejrzanego urządzenia odłączonego i obserwowanie, czy awaria powraca podczas normalnego korzystania z pozostałych odbiorników.
W przypadku obwodów zewnętrznych, garażowych lub gospodarczych należy zachować szczególną ostrożność. Nie wolno dotykać uszkodzonych kabli, otwartych opraw, zawilgoconych przedłużaczy ani gniazd z widocznymi śladami uszkodzenia. Sprzęt używany na zewnątrz najlepiej odłączyć dopiero wtedy, gdy można to zrobić bez kontaktu z mokrymi elementami i bez ryzyka dotknięcia części przewodzących.
Wezwanie elektryka jest konieczne nie tylko wtedy, gdy nie da się ponownie załączyć aparatu. Pomoc specjalisty będzie potrzebna również wtedy, gdy awaria powtarza się mimo odłączenia urządzeń, zabezpieczenie wyłącza się po użyciu elementu instalacji stałej albo problemowi towarzyszy przegrzewanie, zapach spalenizny czy ślady łuku elektrycznego. Elektryk może wykonać pomiary izolacji, sprawdzić ciągłość przewodów, stan połączeń i rzeczywiste obciążenie obwodu.
Najważniejsze jest więc rozróżnienie objawu od przyczyny. Zadziałanie różnicówki sugeruje problem związany z prądem upływu, natomiast wyłączenie zabezpieczenia nadprądowego kieruje uwagę na przeciążenie, zwarcie lub uszkodzenie obwodu. Sam aparat nie zastępuje diagnozy, ale podpowiada, od czego bezpiecznie zacząć sprawdzanie.
